修正的机器检查错误中断（CMCI）是MCA的一个增强特性，它提供了一种基于阈值的错误报告方式。通过这种模式，软件可以配置硬件校正MC错误的阈值，当硬件发生的CE（校正错误）次数达到设定阈值时，会产生一个中断通知软件处理。

需要注意的是，CMCI是随MCA引入的特性，最初只能通过软件轮询方式获取CE信息。CMCI中断通知方式的优势在于，每个CE都将通过IRQ处理，不会丢失任何CE；而轮询方式则可能因轮询频率低、存储空间有限等原因导致CE丢失。然而，CMCI并非总是最佳选择，其缺点在于大量的CE可能引发中断风暴，影响机器性能。在云服务器场景中，CE风暴较为常见，那么Intel服务器是如何解决这一问题的呢？下文将详细说明。

CMCI机制

CMCI默认是关闭的，软件需要通过配置IA32_MCG_CAP[10] = 1来启用。

软件通过IA32_MCi_CTL2 MSR来控制对应Bank的CMCI功能的启用或关闭。

通过IA32_MCi_CTL2 Bit 14:0设置阈值，如果设置非0，则使用配置的阈值；如果CMCI不支持，则全0；

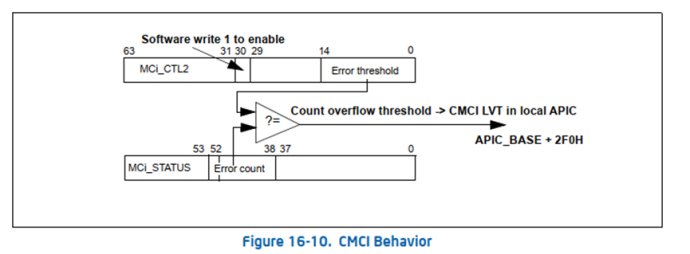

CMCI机制如下图所示：

硬件通过比较IA32_MCi_CTL2 Bit 14:0和IA32_MCi_STATUS Bit 52:38，如果数值相等，则溢出事件发送到APIC的CMCI LVT条目。如果MC错误涉及多个处理器，那么CMCI中断会同时发送到这些处理器，例如两个CPU共享的缓存发生CE，这两个CPU都会收到CMCI。

CMCI初始化

以Linux v6.3分支为例，内核启用CMCI的代码如下：

arch/x86/kernel/cpu/mce/intel.c
void intel_init_cmci(void)
{
    int banks;
    if (!cmci_supported(&banks))
        return;
    mce_threshold_vector = intel_threshold_interrupt;
    cmci_discover(banks);
    /*
     * For CPU #0 this runs with still disabled APIC, but that's
     * ok because only the vector is set up. We still do another
     * check for the banks later for CPU #0 just to make sure
     * to not miss any events.
     */
    apic_write(APIC_LVTCMCI, THRESHOLD_APIC_VECTOR|APIC_DM_FIXED);
    cmci_recheck();
}

1. cmci_supported()函数的主要任务包括：

   • 根据内核启动参数"mce=no_cmci,ignore_ce"判断是否启用cmci和ce报告功能
   • 检查硬件是否支持cmci
   • 通过MCG_CMCI_P位判断硬件是否已启用cmci功能

2. mce_threshold_vector = intel_threshold_interrupt; 声明cmci的中断处理函数为intel_threshold_interrupt();

3. cmci_discover()函数的主要功能是：

   • 遍历所有banks，通过配置IA32_MCi_CTL2寄存器启用所有bank的cmci功能；

rdmsrl(MSR_IA32_MCx_CTL2(i), val);
...
val |= MCI_CTL2_CMCI_EN;
wrmsrl(MSR_IA32_MCx_CTL2(i), val);
rdmsrl(MSR_IA32_MCx_CTL2(i), val);

• 设置cmci阈值，代码如下：

#define CMCI_THRESHOLD 1
if (!mca_cfg.bios_cmci_threshold) {
    val &= ~MCI_CTL2_CMCI_THRESHOLD_MASK;
    val |= CMCI_THRESHOLD;
} else if (!(val & MCI_CTL2_CMCI_THRESHOLD_MASK)) {
    /*
     * If bios_cmci_threshold boot option was specified
     * but the threshold is zero, we'll try to initialize
     * it to 1.
     */
    bios_zero_thresh = 1;
    val |= CMCI_THRESHOLD;
}

如果用户未通过启动参数"mce=bios_cmci_threshold"配置值，则val = CMCI_THRESHOLD，为1；

如果启动参数"mce=bios_cmci_threshold"配置，那么表示bios已配置阈值，即val & MCI_CTL2_CMCI_THRESHOLD_MASK不为0，跳过else if判断，采用bios配置值；如果bios未配置值，val & MCI_CTL2_CMCI_THRESHOLD_MASK为0，那么驱动将阈值初始化为1。

4. cmci_recheck()

   cmci_recheck函数通过调用machine_check_poll()，检查CPU #0是否有遗漏的CE&UCE事件。

CMCI处理

cmci中断处理函数为intel_threshold_interrupt()，定义在arch/x86/kernel/cpu/mce/intel.c：

/*
 * The interrupt handler. This is called on every event.
 * Just call the poller directly to log any events.
 * This could in theory increase the threshold under high load,
 * but doesn't for now.
 */
static void intel_threshold_interrupt(void)
{
    if (cmci_storm_detect())
        return;
    machine_check_poll(MCP_TIMESTAMP, this_cpu_ptr(&mce_banks_owned));
}

1. cmci_storm_detect()函数主要是对cmci风暴的处理，代码如下：

static bool cmci_storm_detect(void)
{
    unsigned int cnt = __this_cpu_read(cmci_storm_cnt);
    unsigned long ts = __this_cpu_read(cmci_time_stamp);
    unsigned long now = jiffies;
    int r;
    if (__this_cpu_read(cmci_storm_state) != CMCI_STORM_NONE)
        return true;
    if (time_before_eq(now, ts + CMCI_STORM_INTERVAL)) {
        cnt++;
    } else {
        cnt = 1;
        __this_cpu_write(cmci_time_stamp, now);
    }
    __this_cpu_write(cmci_storm_cnt, cnt);
    if (cnt >= CMCI_STORM_THRESHOLD) {
        cmci_toggle_interrupt_mode();
        return true;
    }
    return false;
}

该函数通过jiffies，判断固定时间内发生的cmci次数是否大于CMCI_STORM_THRESHOLD（15），如果不是则返回，否则说明发生了cmci风暴，则执行cmci_toggle_interrupt_mode()关闭cmci功能，切换为轮询模式，通过轮询方式获取事件；

2. 在非cmci风暴情况下，通过machine_check_poll(MCP_TIMESTAMP, this_cpu_ptr(&mce_banks_owned))函数获取并记录故障信息。

   参数1定义如下，MCP_TIMESTAMP表示会记录当前TSC：

enum mcp_flags {
    MCP_TIMESTAMP = BIT(0), /* log time stamp */
    MCP_UC = BIT(1), /* log uncorrected errors */
    MCP_DONTLOG = BIT(2), /* only clear, don't log */
};

machine_check_poll函数的主要功能是通过读取IA32_MCG_STATUS、IA32_MCi_STATUS寄存器信息和CPU的ip、cs等相关信息，然后对故障进行分类，将CE事件或其他类型的故障事件记录到/dev/mcelog。用户可以通过读取/dev/mcelog获取错误记录。

执行流程如下，过程说明在代码注释中：

bool machine_check_poll(enum mcp_flags flags, mce_banks_t *b)
{
    if (flags & MCP_TIMESTAMP)
        m.tsc = rdtsc(); // 记录当前TSC
    /* CE Error记录 */
    /* If this entry is not valid, ignore it */
    if (!(m.status & MCI_STATUS_VAL))
        continue;
    /*
     * If we are logging everything (at CPU online) or this
     * is a corrected error, then we must log it.
     */
    if ((flags & MCP_UC) || !(m.status & MCI_STATUS_UC))
        goto log_it;
    /* UCNA Error记录 */
    /*
     * Log UCNA (SDM: 15.6.3 "UCR Error Classification")
     * UC == 1 && PCC == 0 && S == 0
     */
    if (!(m.status & MCI_STATUS_PCC) && !(m.status & MCI_STATUS_S))
        goto log_it;
    /* 通过mce_log记录故障信息 */
    log_it:
    /*
     * Don't get the IP here because it's unlikely to
     * have anything to do with the actual error location.
     */
    if (!(flags & MCP_DONTLOG) && !mca_cfg.dont_log_ce)
        mce_log(&m);
    else if (mce_usable_address(&m)) {
        /*
         * Although we skipped logging this, we still want
         * to take action. Add to the pool so the registered
         * notifiers will see it.
         */
        if (!mce_gen_pool_add(&m))
            mce_schedule_work();
    }
}

总结一下，CMCI是MCA的一个增强特性，主要用于将硬件CE、UCNA等类型故障通过中断方式报告给软件，软件收到中断后，执行中断处理函数intel_threshold_interrupt()，采取IRQ模式或轮询模式记录错误信息到/dev/mcelog，用户态可以通过/dev/mcelog获取硬件故障信息。

参考文档：《Intel® 64 and IA-32 Architectures Software Developer’s Manual》
