CATIA钻孔加工技术详解

CATIA数控编程中的钻孔加工技巧与流程

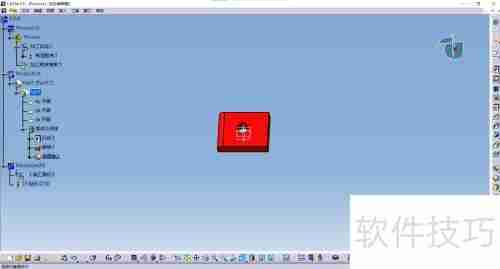

1. 加载模型：通过软件加载需要加工的模型。

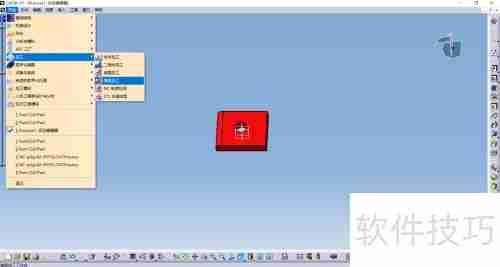

2. 进入加工模块：完成加载后，切换至数控编程加工界面。



3. 定义坐标系：设置编程所需的原点坐标系统。

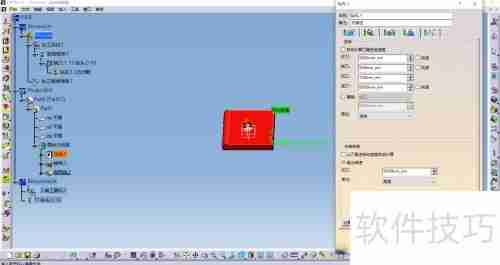

4. 设定安全距离：配置抬刀时的安全高度以保障操作准确无误。

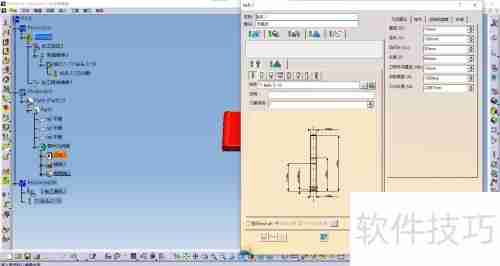

5. 选择钻头规格：确定钻头的直径参数。

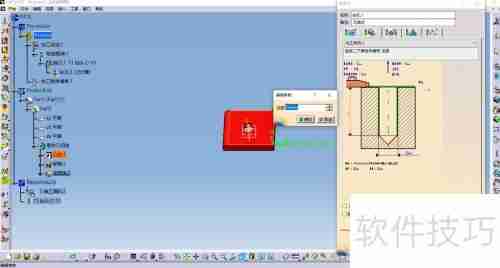

6. 指定加工深度：明确目标加工深度。



7. 调整速度和进给量：配置主轴转速及进给速率。

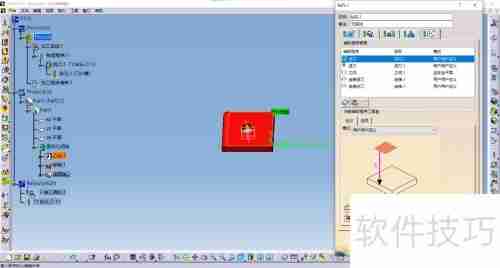

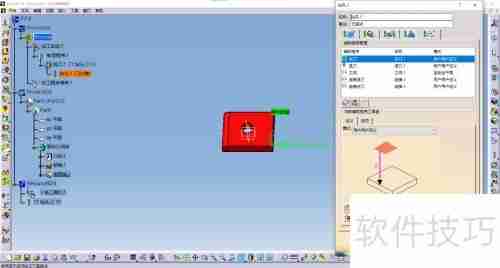

8. 规划进退刀路径：设置进退刀的具体参数。

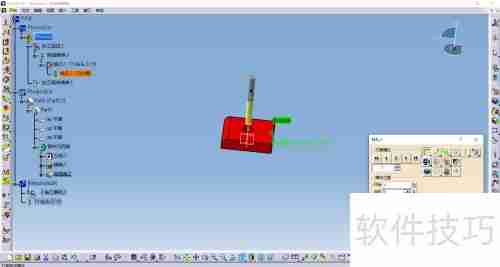

9. 生成刀具路径：完成上述设置后，生成最终的刀路轨迹。



10. 模拟验证：对生成的刀具轨迹进行仿真模拟，并进行必要的优化处理。
