AutoCAD与CASS三维建模技巧解析

使用CASS软件建立三维地形模型。

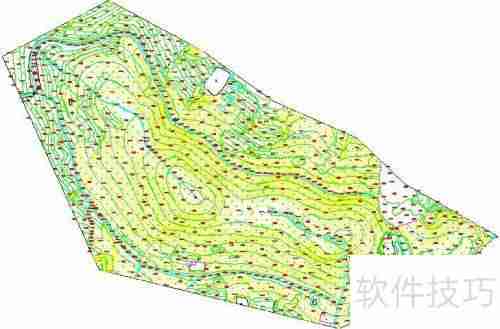

1、 以下以一块地形图为示例，讲解如何在CAD界面中绘制三维模型。所选区域包含两个突出的山丘，如下图所示。

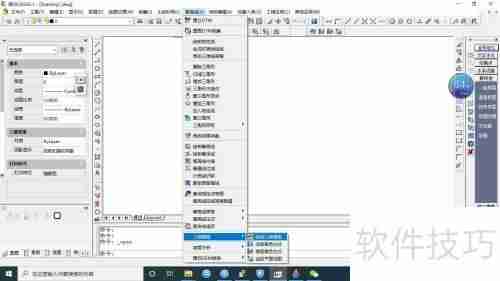

2、 按照下图所示方式选择命令，点击“绘制三维模型”工具。

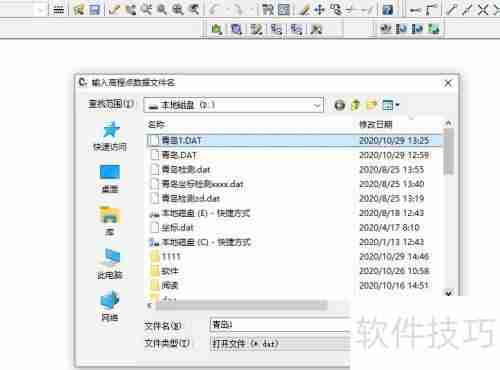

3、 弹出窗口后，输入高程点数据文件名称，选择相应文件后点击“打开”。

4、 在命令行中输入高程放大系数，本次操作输入数值2并按回车确认。

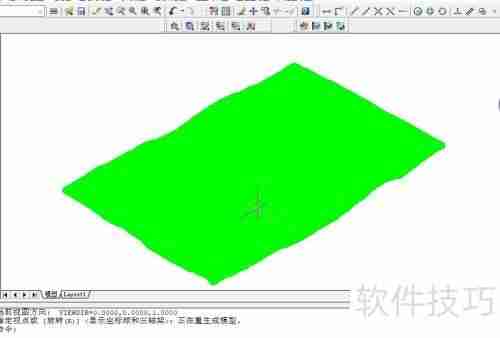

5、 当命令行显示以下参数时，直接按下回车键继续。

6、 命令行继续提示参数，输入数字1后按回车确认。

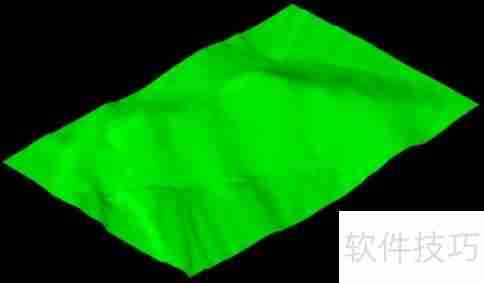

7、 系统将生成如下图所示的三维地形模型。

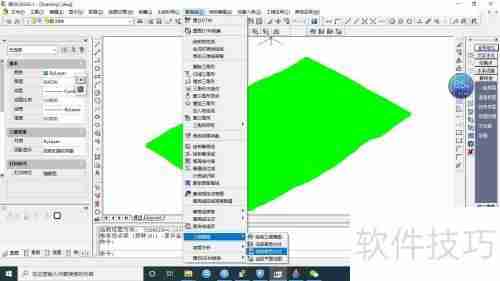

8、 如下图所示，选择“高级着色”工具命令。

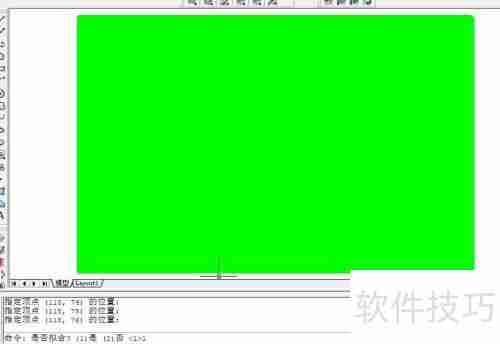

9、 最终生成的三维模型效果如下图所示。
