Multisim是一款广泛应用于电子行业的电路仿真软件，接下来将从零开始，逐步指导大家掌握如何使用该软件进行电路仿真。
1、 在桌面找到软件图标，双击打开软件。

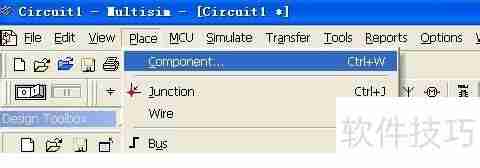

2、 启动软件后，查找元件。可以通过菜单栏中的Place-Component选项，使用快捷键Ctrl+W，或者点击工具栏上的元件图标来完成。

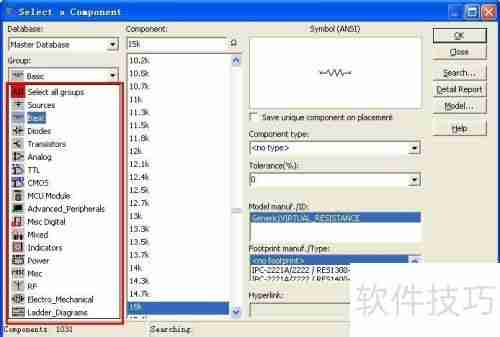

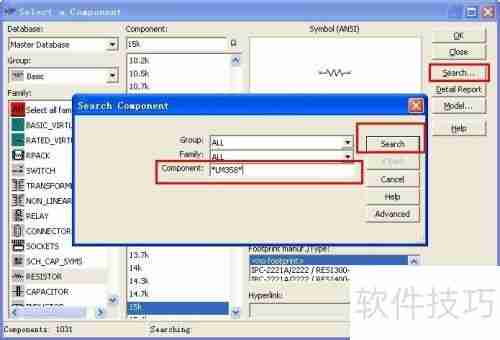

3、 在选择组件窗口里，点击Group下的下拉菜单，会展示元件分类，依据需求挑选合适的类别。若未找到目标元件，可利用搜索功能。点击Search，在出现的对话框内输入元件名，并且记得用通配符*来进行模糊搜索。

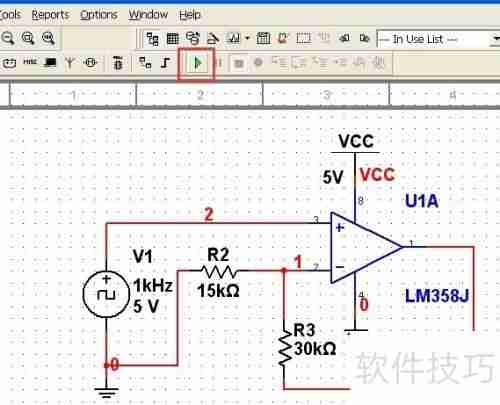

4、 安排元件并连线，以运算放大器电路为例。如图所示，点击运行按钮即可启动仿真。
5、 在分析电路时，需借助相关设备测量电压、电流、波形以及相位等指标。Multisim内置了完整的电子测量工具，位于软件界面右侧。将光标置于仪器上方，即可查看其名称。此处仅采用示波器（Osciloscope）。软件提供两种示波器，分别是2通道和4通道。选用2通道示波器即可满足要求，将其拖拽至电路中，如下所示。
6、 把示波器连接到电压波形回路，A通道接输入电压，B通道接运算放大器输出，如下图所示。点击运行按钮，双击示波器就能观察波形。

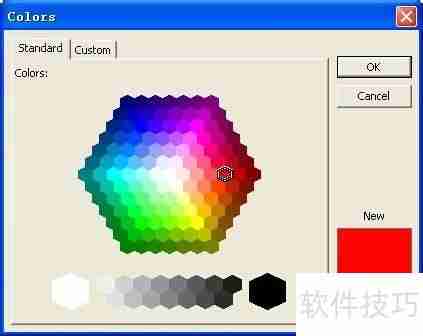

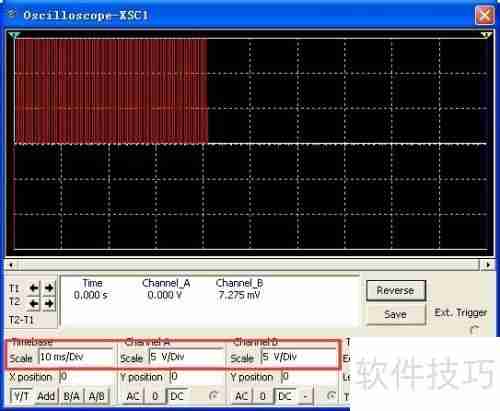

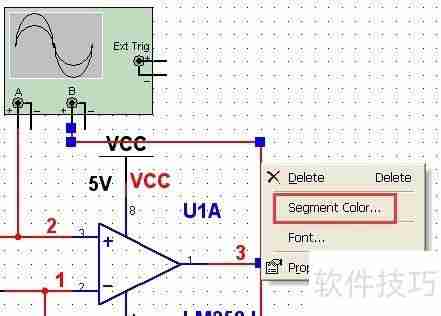

7、 若示波器中的波形过于密集，可以调整时间基准（Timebase）和电压设置。例如，当前波形全部呈现红色，难以区分A和B。这时可设定波形颜色，重新运行后，再微调电压和时间参数，就能清楚地区分波形。

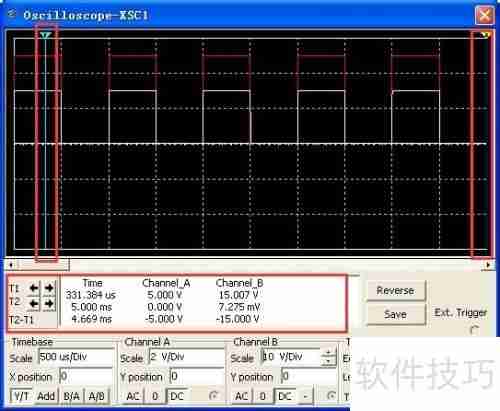

8、 若要对比两个电压在同一时刻的大小，只需按住鼠标左键，从最左边拖动到所需的时间点，释放后下方会显示该点的电压、时间和电压差值，右侧的操作类似。
9、 波形结果显示，同一时刻，A点的最大值为5V，B点为15V，相差3倍。理论分析表明：Vb = (1+R3/R2) * Va = 3Va，结果准确无误。这种结合理论与实践的方式有助于深入理解电路知识。
