CAM350如何测量板尺寸？

CAM350是一款功能强大且广泛应用于PCB设计与制造的专业软件。通过该软件，用户能够方便地查看并精确测量电路板的尺寸。准确掌握PCB板的尺寸信息，有助于确保设计符合生产制造的标准和要求。在正式投产前进行尺寸核对，可以帮助厂商优化生产流程，比如合理选择加工设备、提前准备所需材料等，从而提升整体生产效率。

那么，如何在cam350中查看和测量板尺寸呢？以下是详细的操作步骤：

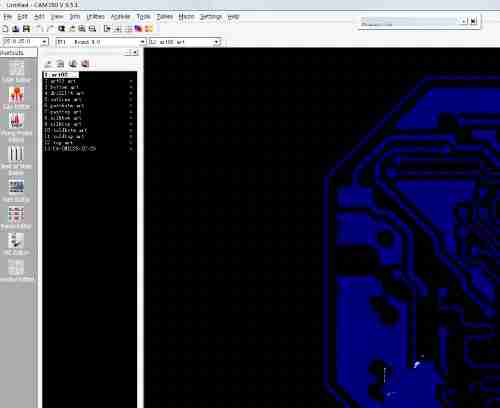

1、首先打开cam350软件，并导入需要查看的PCB生产文件。

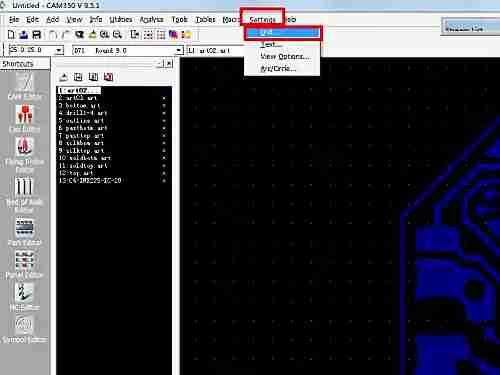

2、点击菜单栏中的Settings—Unit，进入单位设置界面，确认当前设置。

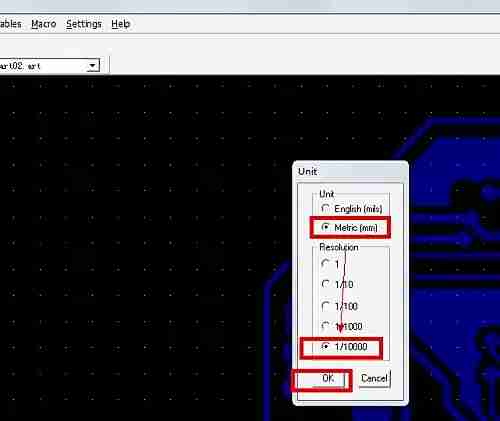

3、在弹出的设置窗口中，将单位类型选择为公制（metric），并将操作精度设为最小单位1/10000，设置完成后点击确定。

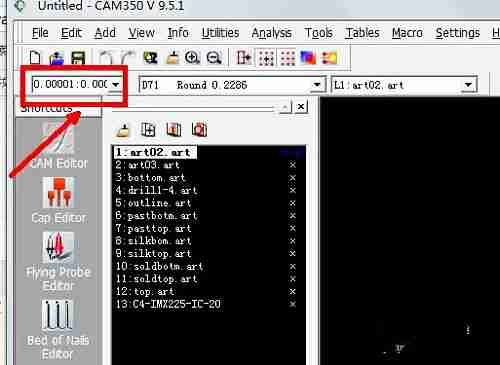

4、接着将左上角显示的操作最小距离调整为最小值，建议设置为0.001:0.001，以确保测量精度。

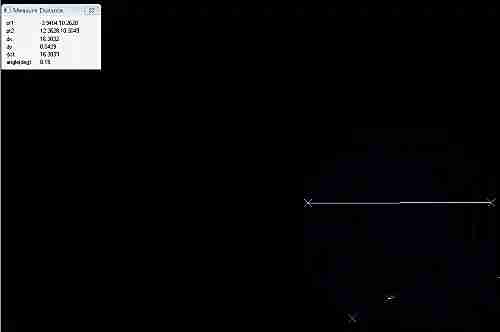

5、然后点击菜单中的Info—Measure选项，右侧将弹出测量工具窗口，提供点对点测量、线段测量、网络测量等多种测量模式，如图所示。

6、最后，按下键盘上的F键，使图形中的线宽显示为零，这样可以更清晰地进行边缘对齐和精准测量。
