CAM350如何让两个图层重合?
cam350是一款功能强大且广泛应用的制造分析软件,常用于电子线路的设计与生产环节。在使用cam350时,图层是管理设计内容的核心组成部分,而实现两个图层的重合(即对齐或叠加)是一项非常关键的操作。接下来,本文将详细介绍如何在cam350中完成图层对齐的步骤,感兴趣的朋友可以继续阅读了解。cam350如何实现两个图层重合?具体操作方法如下:1、启动cam350程序,双击桌面图标进入软件界面。通过“文件”菜单中的“自动导入”功能,加载所需的PCBGerber文件。导入后,可能会发现各图层之间存在位置偏移。
cam350是一款功能强大且广泛应用的制造分析软件,常用于电子线路的设计与生产环节。在使用cam350时,图层是管理设计内容的核心组成部分,而实现两个图层的重合(即对齐或叠加)是一项非常关键的操作。接下来,本文将详细介绍如何在cam350中完成图层对齐的步骤,感兴趣的朋友可以继续阅读了解。

cam350如何实现两个图层重合?具体操作方法如下:

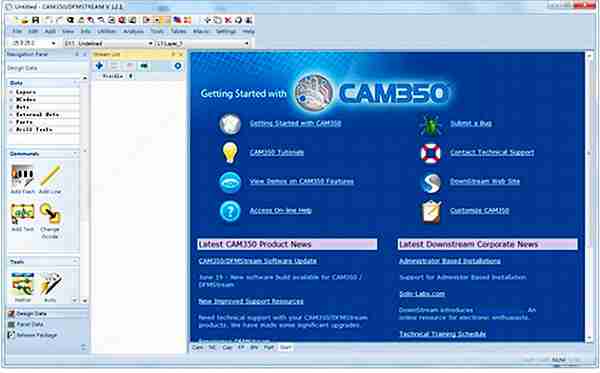

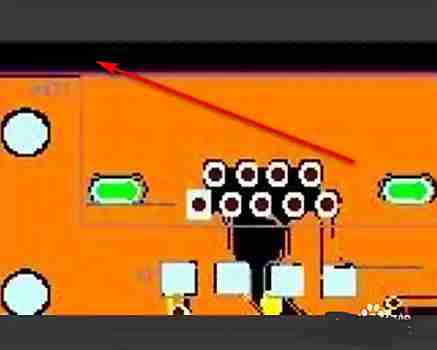

1、启动cam350程序,双击桌面图标进入软件界面。通过“文件”菜单中的“自动导入”功能,加载所需的PCB Gerber文件。导入后,可能会发现各图层之间存在位置偏移。

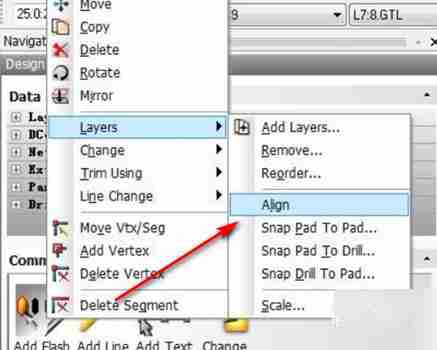

2、点击顶部菜单栏中的“Edit→Layer→Align”命令,开始对图层进行对齐操作。

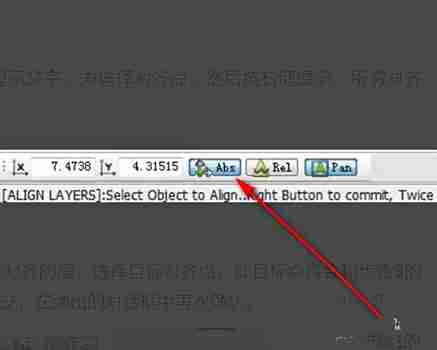

3、注意观察软件底部状态栏的提示信息,依次选择需要对齐的源图层和目标图层,然后选取合适的对齐基准点。设置完成后,连续点击鼠标右键两次以确认操作,并在弹出的确认窗口中再次确认执行。

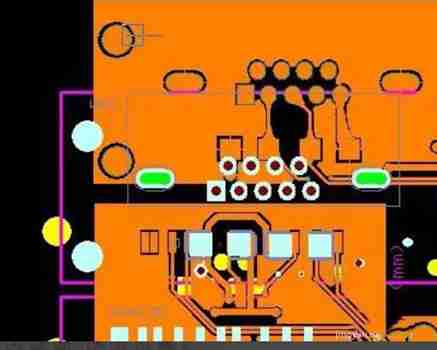

4、操作成功后,原本错位的两个图层将精准对齐,实现重合效果。
