CAM350调锣带方法详解

CAM350软件为用户提供了从PCB设计到生产制造的全流程支持，是一款至关重要的制造分析工具。借助CAM350，用户能够高效制作锣带文件，将复杂的工程数据快速、精准地转换为可用于生产的PCB格式，确保数据无误，显著缩短生产周期，提升生产效率。接下来，本文将详细介绍在CAM350中制作锣带的具体操作步骤，感兴趣的朋友不妨继续往下看。

cam350怎么调锣带？cam350制作锣带的操作步骤

1、首先打开CAM350软件，导入所需的钻孔文件和外形GERBER文件。

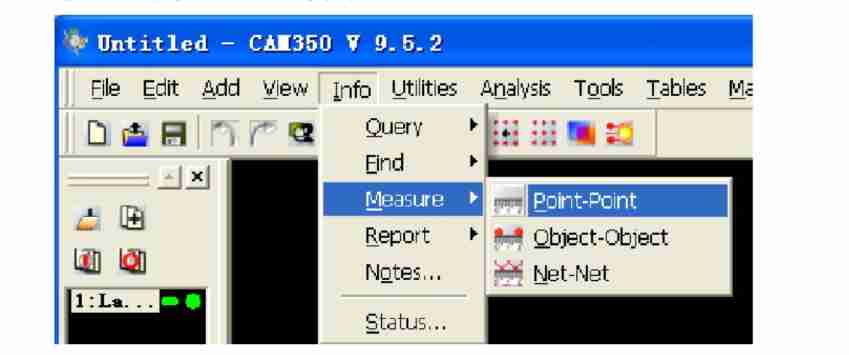

2、根据MI（制造指示）要求，对外形尺寸进行核对测量，确保成品轮廓准确无误。

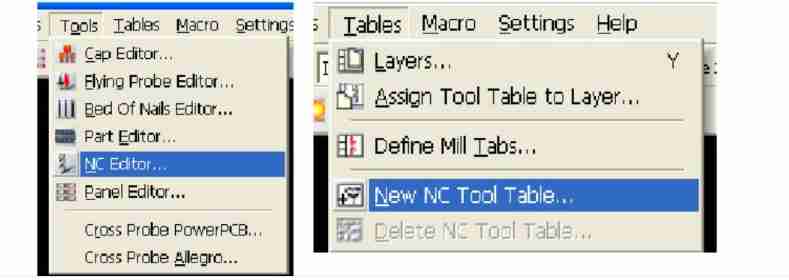

3、进入NC编辑模式，创建一个新的空白钻孔表。

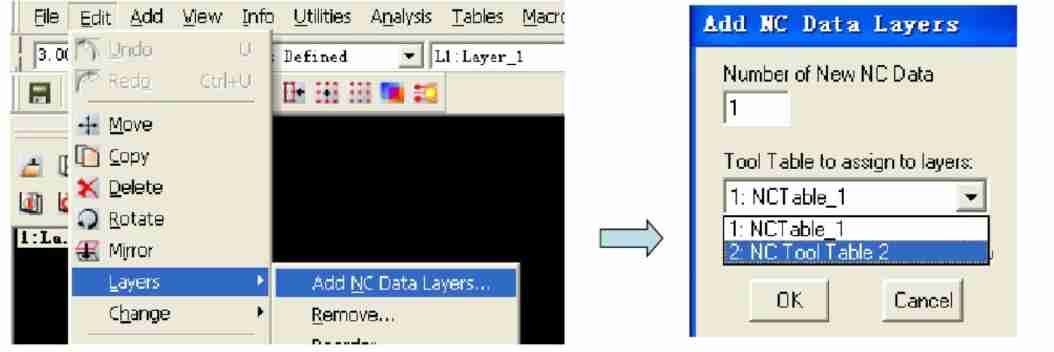

4、新建一个NC层（即锣带层），并将上一步创建的空钻孔表指定给该层。

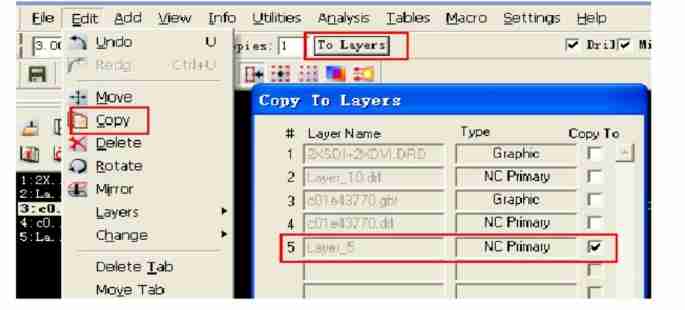

5、从生产钻带中选取一个成品内的管位孔（如GH1、GH2、GH3），复制到新建的锣带层中。

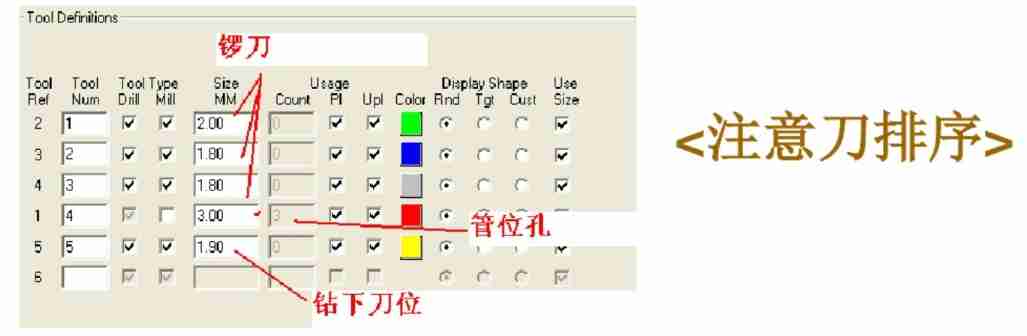

6、打开钻孔表，将管位孔的孔径调整为与MI一致，并添加锣刀直径或下刀位所需的刀具参数。

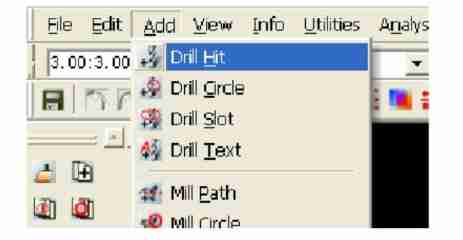

7、在板边添加防错孔、定位孔及下刀位，包括三个靶标孔和一个尾孔，孔径需与管位孔保持一致。

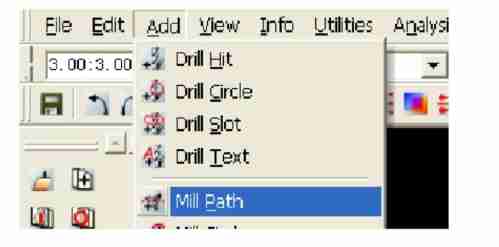

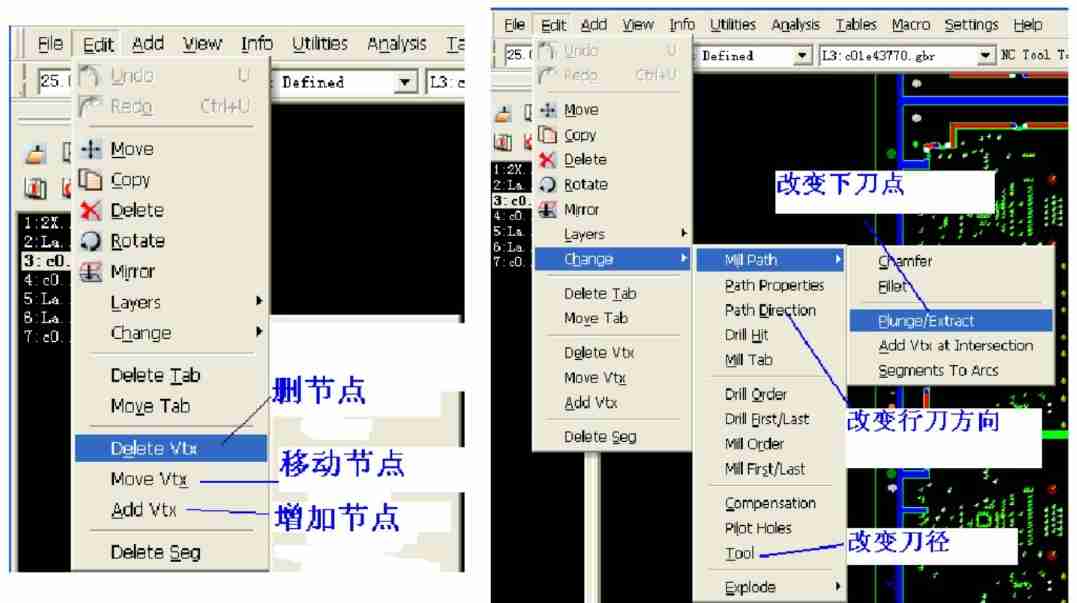

8、开始锣板操作，通常先处理内槽再处理外框；选择合适的锣刀沿外形线走刀，行刀方向可通过右补偿后路径是否位于板外边缘来判断。

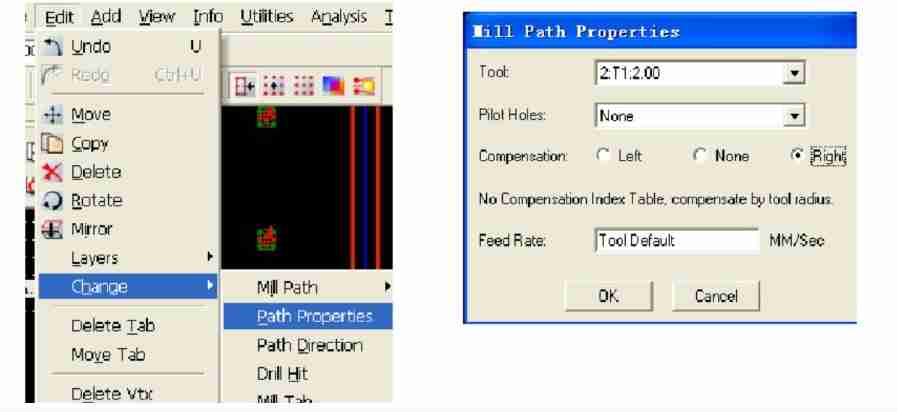

9、设置补偿方式，启用右补偿模式以确保加工路径正确。

通过CAM350完成锣带制作，不仅有助于提升产品质量与生产效率，还能优化设计结构，增强自动化生产能力，是现代PCB制造流程中不可或缺的关键工具。
