AutoCAD2007插入图片方法详解

如何在AutoCAD2007中插入图片？详细步骤教程来了！

第一步

首先，在电脑中定位到存放目标CAD图纸的文件夹。找到你需要编辑的图纸文件，双击打开，系统会自动启动AutoCAD2007并加载该图纸。

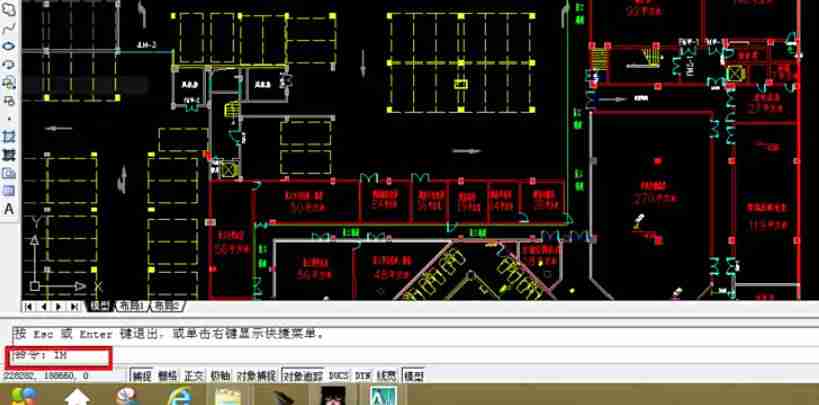

第二步

进入AutoCAD2007的操作界面后，查看下方的命令输入区域。在此处输入“IM”命令，注意大小写无影响，输入完成后按键盘上的回车键确认。

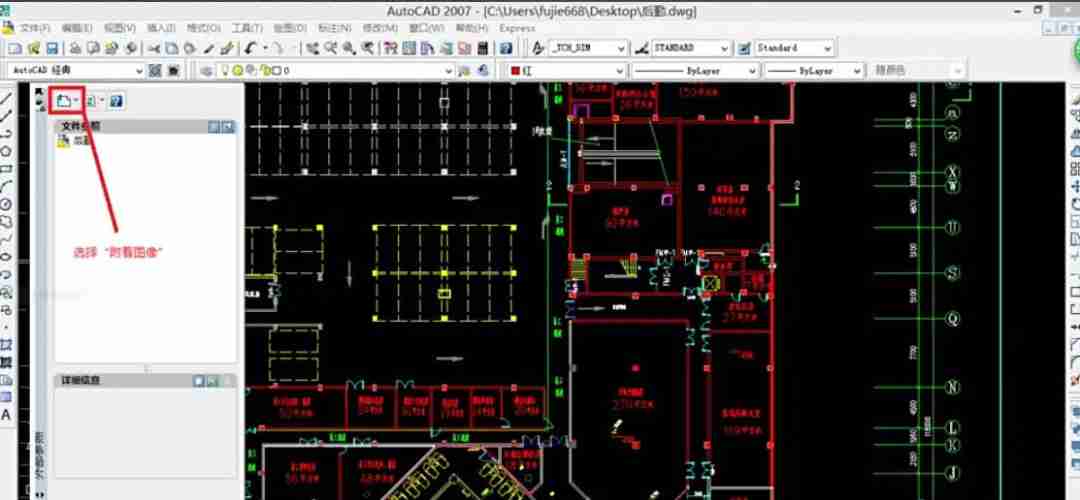

第三步

按下回车后，软件右侧会弹出“外部参照”面板。在该面板的左上角，找到名为“附着图像”的功能按钮，通常配有图标和文字说明，点击它即可进入图片选择界面。

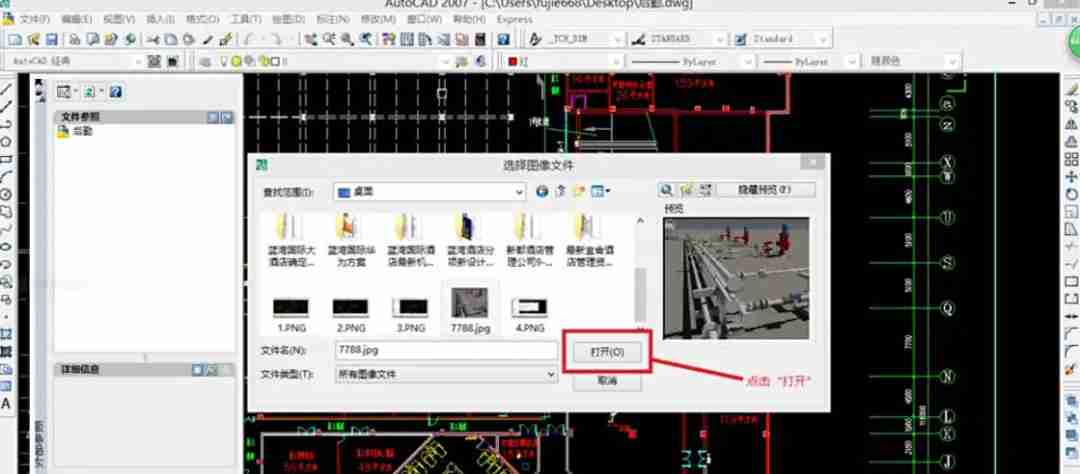

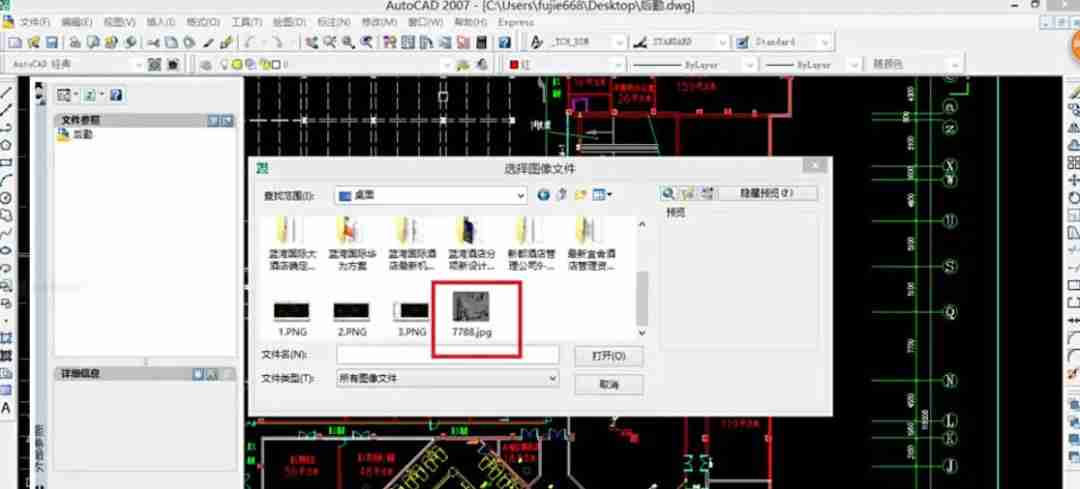

第四步

点击“附着图像”后，会跳出文件浏览器窗口。浏览你的电脑文件夹，定位到图片所在的路径，选中目标图片文件（支持通过文件名或缩略图预览识别）。确认无误后，点击窗口右下角的“打开”按钮，开始导入图片。

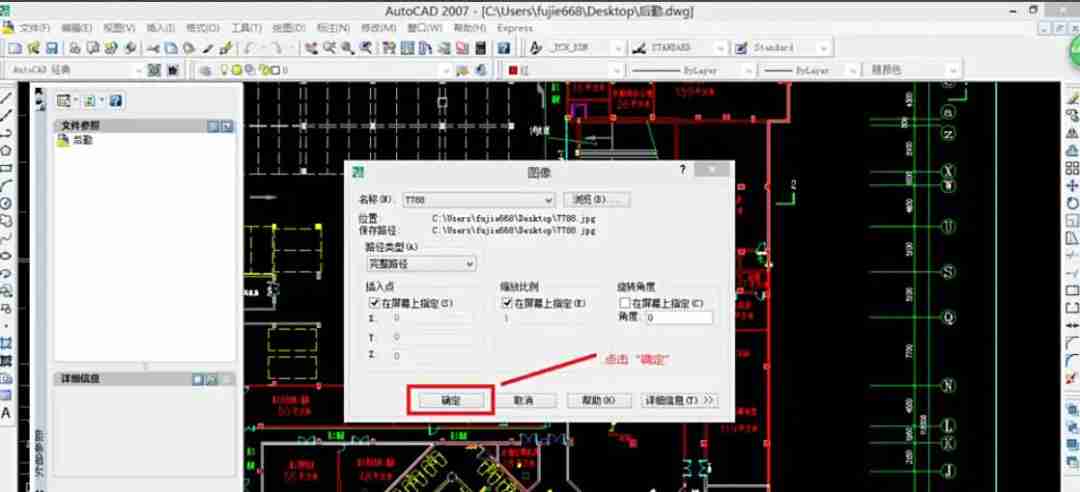

第五步

导入后，将弹出“图像”设置对话框。这里可以设置插入点、缩放比例和旋转角度等参数，若无特殊需求，保持默认设置即可。检查无误后，点击“确定”按钮，准备在图纸中放置图片。

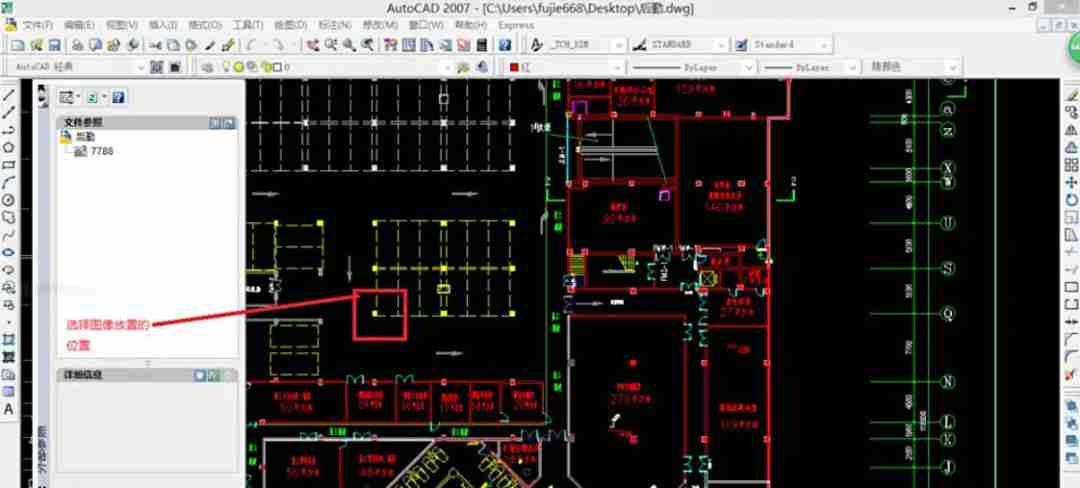

第六步

此时鼠标指针会变成十字光标并附带图片预览。移动光标至图纸中希望插入图片的位置，点击鼠标左键，确定图片的插入起点。

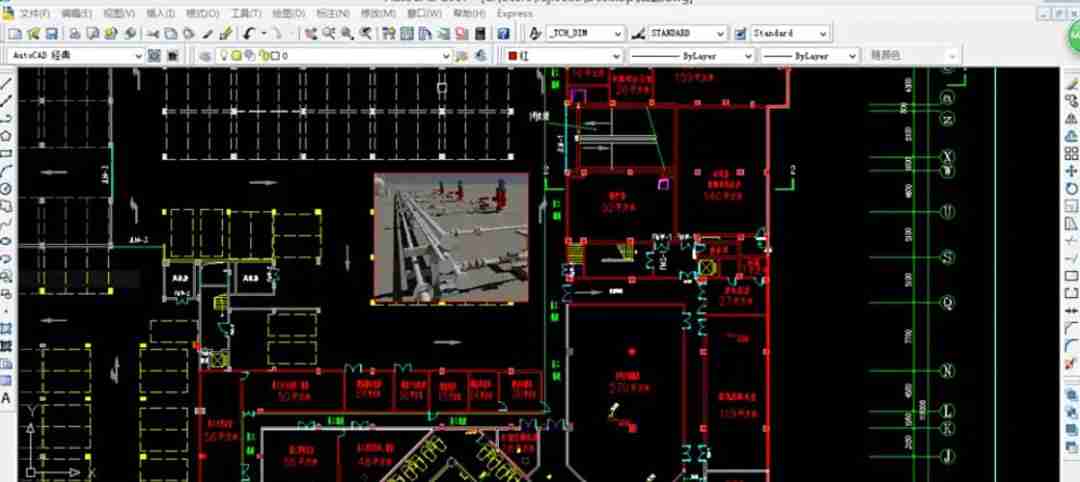

第七步

确定插入点后，继续按住鼠标左键拖动，调整图片的显示大小。拖动过程中可实时预览尺寸变化，待调整到合适比例后，再次点击鼠标左键，完成尺寸设定。

第八步

图片成功插入后，别忘了保存操作结果。点击软件顶部菜单栏的“文件”选项，选择“保存”或直接使用快捷键“Ctrl + S”，将修改后的图纸保存至指定路径。至此，AutoCAD2007中插入图片的全部流程顺利完成。
