Solidworks钣金展开折叠教学详解

钣金成型与折叠的操作步骤。

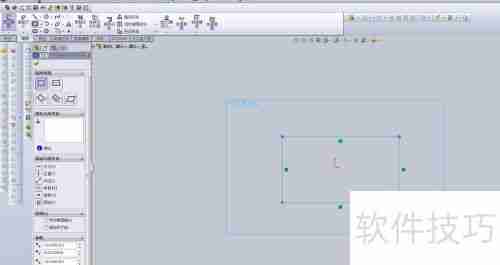

1. 创建新工程，选取顶视基准面，绘制一个矩形草图。

2. 关键部分来了，使用钣金里的基础折边功能，就能生成钣金模型图。

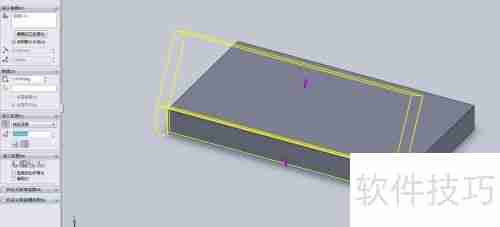

3. 为了演示展开效果，先构建两条边。选用边线折边工具，再点选实体边线。

4. 接着点击展开按钮，红色线条代表展开功能，下方则是折叠功能。

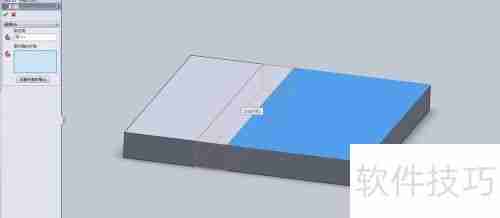

5. 首先选择固定面1，然后选取之前绘制的弯曲部分。

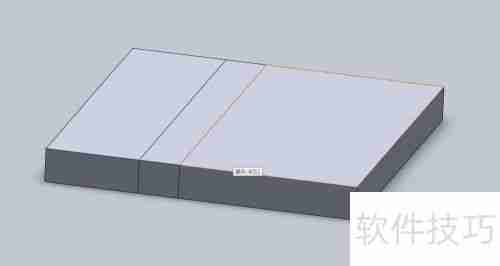

6. 点击确定后，钣金结构就能展开。

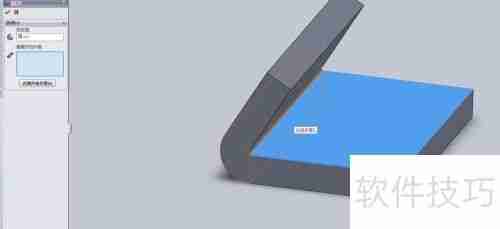

7. 折叠同样如此，选定面1，再选折叠边，确认后恢复初始状态。

8. 钣金的一大特点是能够折叠和展开。
