Visio绘制书店系统数据流图教程

互联网的普及推动了电子商务的发展，优盘网店应运而生。

1、 网络书店作为一种新型书店模式，不仅拓展了传统销售渠道，也预示着未来图书销售的方向。目前，国内已有多个运作成功的大型网上书店，如当当网和卓越亚马逊等。其中，当当网在价格与图书种类方面具有明显优势，而卓越亚马逊则擅长打造畅销书籍。从国际来看，美国亚马逊和德国贝塔斯曼都是全球知名的网络书店。资料显示，亚马逊在1998年已拥有450万用户，至2002年，其用户数量接近32亿，销售额达到78亿美元。随着互联网技术的进步，在线售书正逐步成为图书销售的主要渠道。

2、 接下来将以一个小型网上书店系统为例，探讨软件工程开发过程中所采用的方法与工具应用。该系统基于电子商务模式进行图书销售，旨在满足经销商与用户之间的电子交易需求，充分发挥在线交易的优势。其核心目标是实现经销商与用户间高效的信息交互，提升交易效率。

3、 本节重点介绍如何使用Visio 2007绘制网上书店系统的数据流图。在Visio 2007中创建Gane-Sarson风格的数据流图时，可以选择软件和数据库模板，并进一步选择数据流模型图。创建完成后，会发现Gane-Sarson数据流图由四种基本符号构成，具体见表2-1所示。这些符号构成了数据流图的基本元素。

4、 在构建系统数据流图的过程中，结构化需求分析方法通常遵循自上而下、逐层分解的原则。对于复杂的软件系统，需要采用多层数据流图来清晰展现其复杂性；而对于中小型系统，则通常采用三层数据流图即可满足分析需求。

5、 在三层数据流图中：顶层图将整个系统作为一个整体，描述其与外部用户或数据环境的交互关系；中层图对顶层图进行展开，详细展示系统的主体功能模块以及数据在各模块间的流动方式；底层图则进一步细化中层图内容，重点呈现功能模块内部的数据处理逻辑与具体操作细节。这种分层设计有助于系统分析人员全面理解软件的功能与数据流程。

6、 绘制目标系统顶层数据流图的关键在于明确外部用户及其与系统的数据交互关系。以网上书店为例，其主要外部用户包括游客、会员及管理员。游客注册后可升级为会员，会员具备图书订购、订单查询与书籍信息查看等功能，而管理员则负责系统各类信息的管理与维护工作。

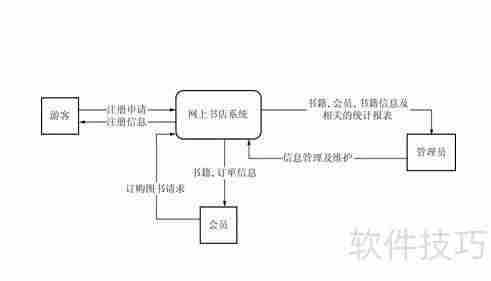

7、 根据上述分析，可以绘制出网上书店系统的顶层数据流图，如图1所示。

8、 中层数据流图是对顶层数据流图的具体展开，它将系统的核心功能模块细分为多个加工环节，并描绘数据在这些环节间的流动情况。根据结构化需求分析方法，网上书店系统的核心功能模块可分为用户注册、订单查询、书籍查询、图书订购、订单管理以及图书信息管理等部分。在数据处理过程中，系统内部至少需要保存会员信息、图书信息和订单信息三项关键数据，以确保各项功能顺利运行。

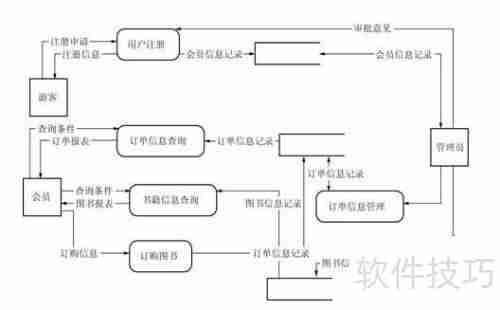

9、 通过以上分析，网上书店系统的中层数据流图如图2所示。

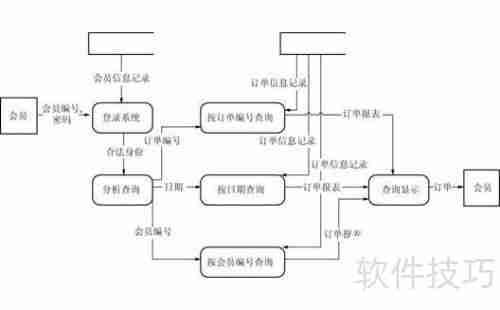

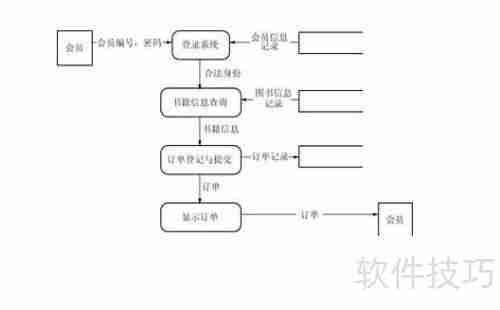

10、 为了更深入地描述数据流图，可以对中层数据流图中的每个加工环节进行分解和细化。在网上书店系统的中层数据流图中，共有六个加工环节，分别是用户注册、订单信息查询、书籍信息查询、图书订购、订单信息管理和图书信息管理。因此，该系统需要六张底层数据流图。底层数据流图展示了最细致的数据处理流程，为后续的设计与编码提供直接依据。图3和图4展示了图书订购及订单信息查询模块的底层数据流图。读者可参照本节提供的示例，自行绘制其他模块的底层数据流图。

11、 在展示网上书店系统的三层数据流图之后，接下来介绍使用Visio 2007绘制数据流图的具体方法。绘图过程主要包括四个步骤：添加图元、编辑图元文字、连接各图元以及调整整体布局，从而完成清晰的数据流图绘制。

12、 下面以网上书店“图书订购”模块的数据流图为示例，详细解析其绘制过程。

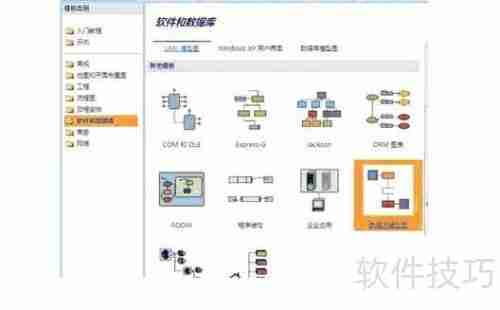

13、 启动Visio 2007后，点击“软件和数据库”类别下的“数据流模型图”，参考图5操作。在数据流模型图的模具文件中，提供了多种用于绘制数据流图的图形元素，例如处理节点、数据流连线以及数据存储符号等。

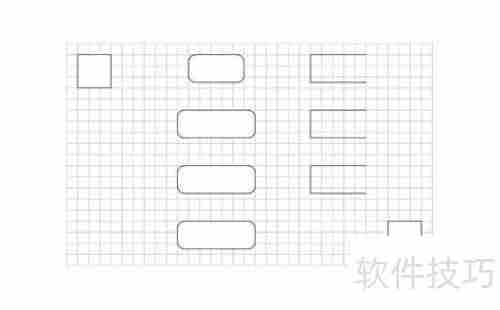

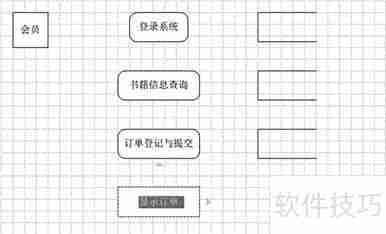

14、 绘制图元时，Visio 2007支持拖放式操作，可将所需图元直接拖入绘图窗口，如图6所示，操作简便且高效。

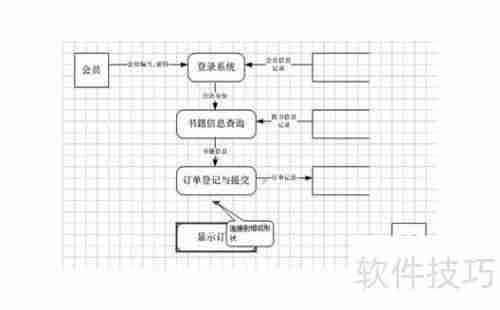

15、 连接图元时，需根据数据在各图元间的流动关系，使用数据流连线将其连接起来。可利用Visio 2007的自动连线功能，或手动拖拽数据流连线至相应图元之间完成连接。双击数据流图元，可输入其所代表的具体信息。图8展示了Visio 2007自动连线功能的应用实例。

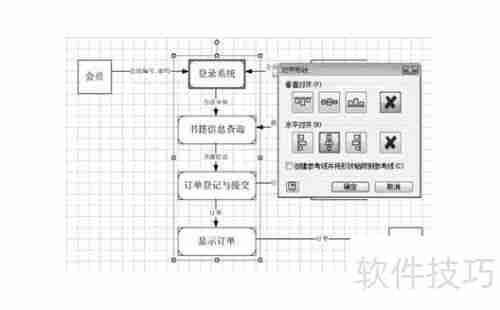

16、 布局调整操作如下：选中多个图元后，通过菜单栏“形状”下的“对齐形状”与“分布形状”命令调整图形布局，如图2-25所示。完成调整后，即可获得完整的数据流图。
