全网独家！真AR眼镜的优缺分析（硬件篇）

“AR”眼镜光学方案各有优劣，

未来有着巨大的发展潜力

重写内容为：文 | 青崖白鹿

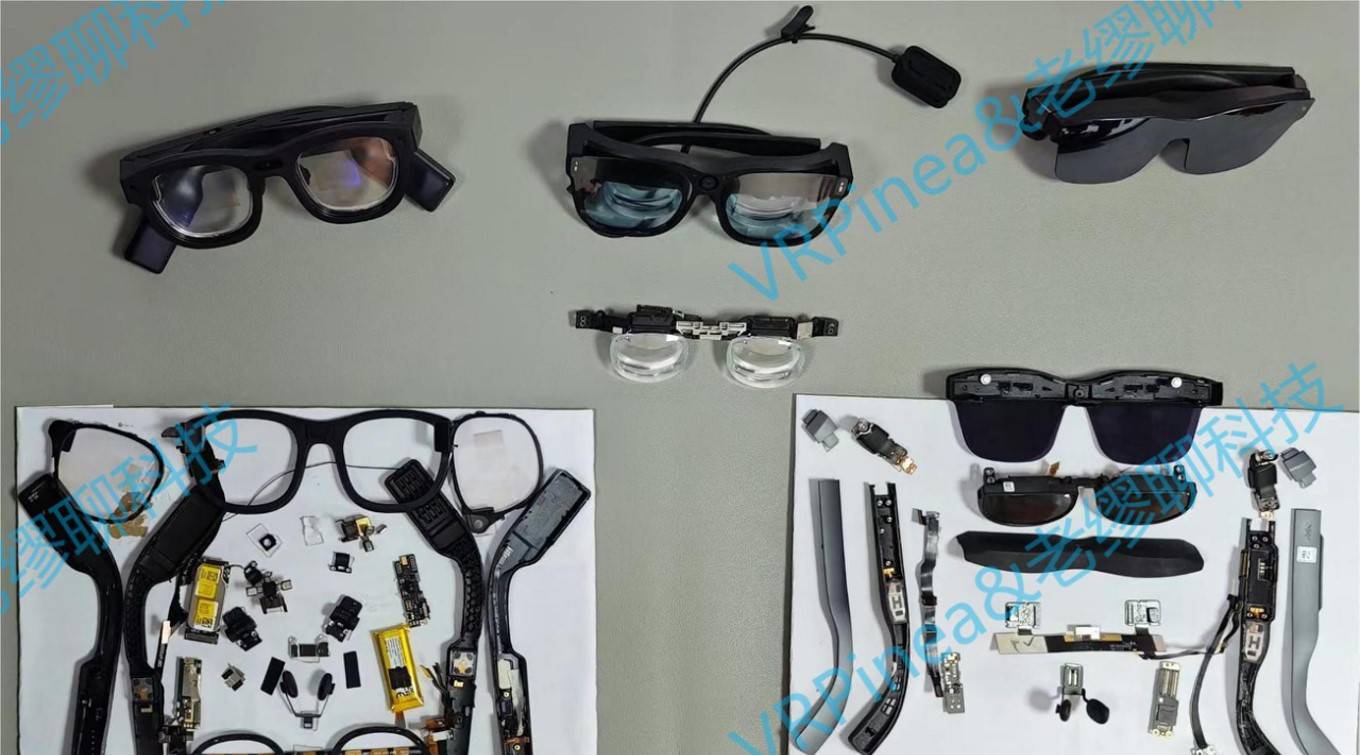

（VRPinea2023年12月1日讯）全网独家拆解雷鸟Air 2、X2，ARknovv A1！这里向本次AR眼镜硬件拆解选题的“赞助商”雷鸟创新、致敬未知表示感谢，不辞辛苦为VRPinea寄来了自家产品的拆解件。

此外，小P先打个小小补丁，本次选题核心讨论的是硬件方案，而不是针对任何一款眼镜。本期文章将主要聚焦于AR眼镜硬件方案中的光学模组，某种程度上来说，这也是AR眼镜最为关键的硬件部位。

这道题目非常关键

BirdBath偏振方案

雷鸟最新款智能投屏眼镜雷鸟Air 2采用的就是BirdBath偏振方案，其核心光学组件，就是索尼0.55英寸MicroOLED显示屏+BB模组。

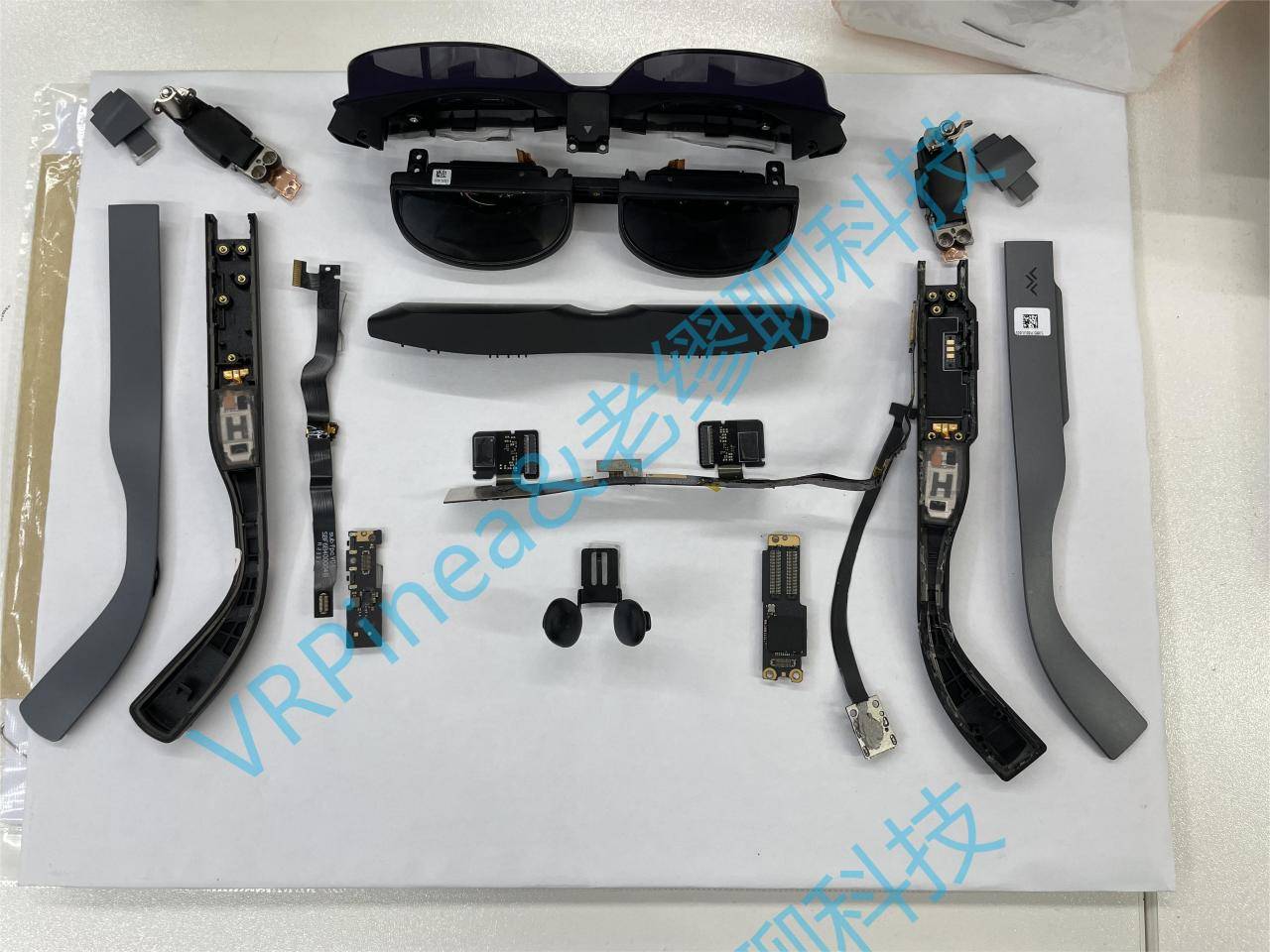

（雷鸟Air 2拆解件一览）需要重新编写成中文： 雷鸟Air 2拆解件一览

BB模组的成像原理，简单来说就是：通过屏幕的半球形透镜，将画面放大、变焦，经过近眼面板背面（偏振分束器）的反射，将其投到前部的镜片（曲面镜）；再通过双层的四分之一波片，让整个画面实现90°的旋转，然后画面被反射回来，二度经过偏振分束器，最后投入人眼。

在这个过程中，由于画面经历两次反射，整体亮度的损失可能高达75%-80%。所以即使屏幕本身的亮度很高，最终进入眼睛的亮度可能只有500-600尼特

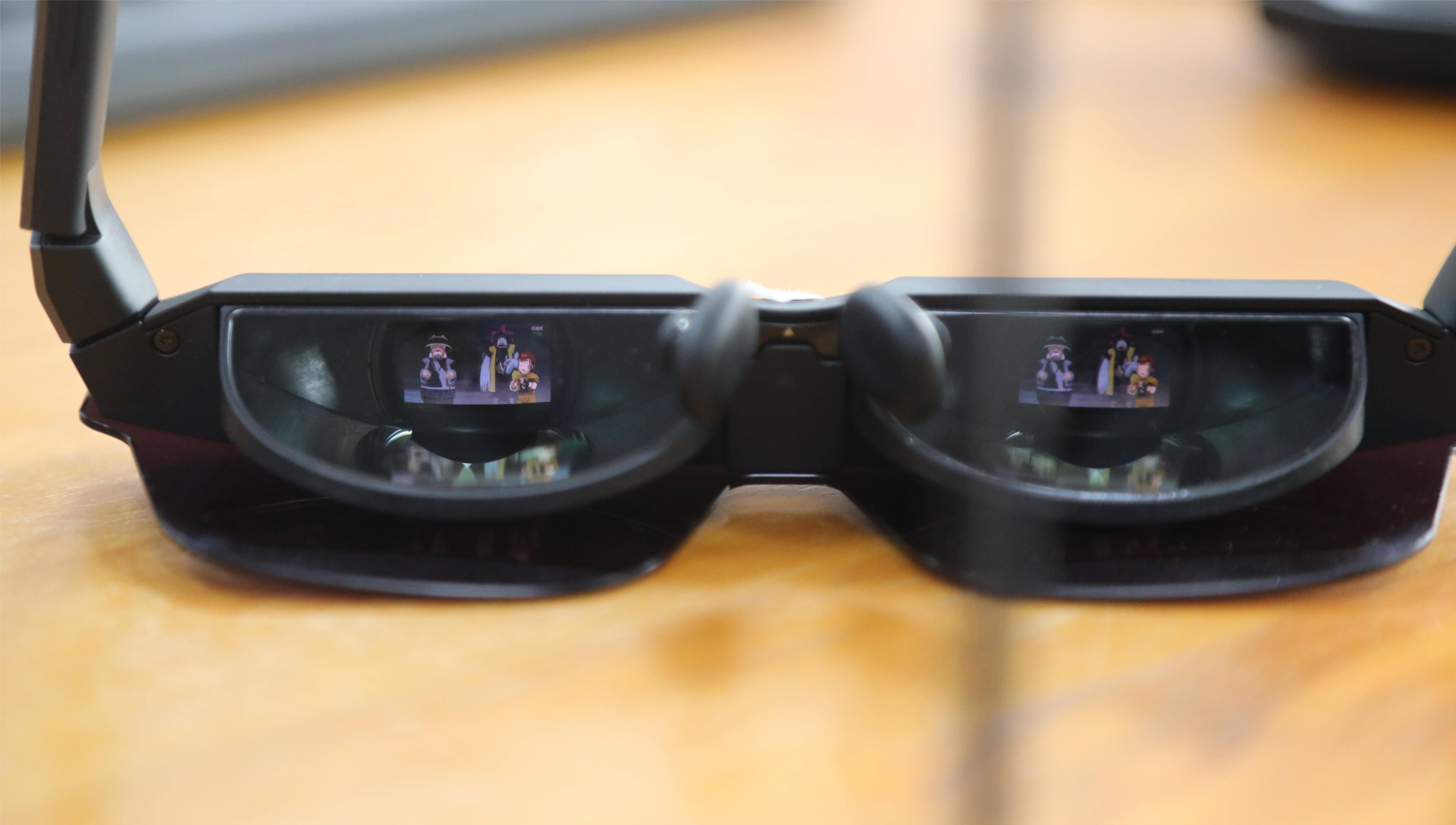

（雷鸟Air 2屏幕画面实拍）

根据目前情况来看，BB投屏眼镜的发展方向将在现有基础上不断进行优化。例如，可以进一步优化光学结构中的镜片和反射膜，以减少画面亮度的损失。然而，很可能不会出现什么重大突破，因为它的发展已经接近极限

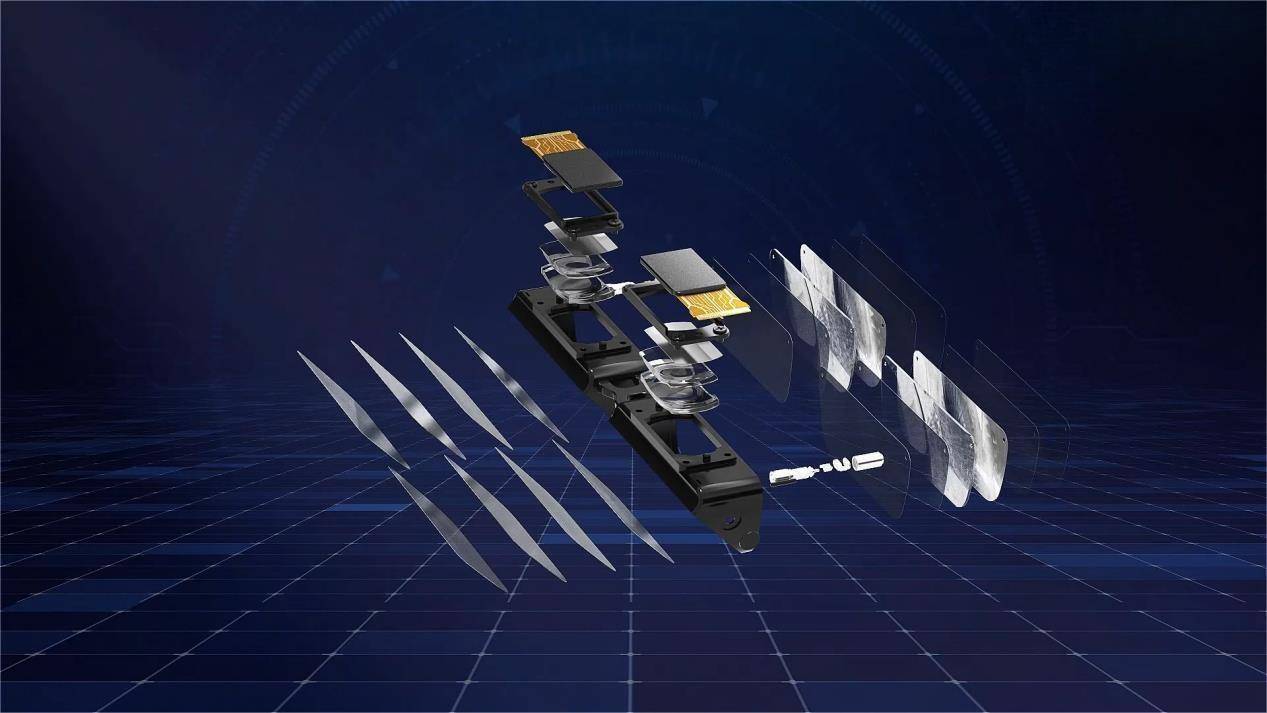

需要进行重写的内容是：（BB模组分解效果图）

重新编写的内容是：光波导解决方案

雷鸟旗下的消费级真AR眼镜雷鸟X2，采用的是双目异显全彩衍射光波导+MicroLED的光学方案，雷鸟自研了0.7cc全彩MicroLED光机。

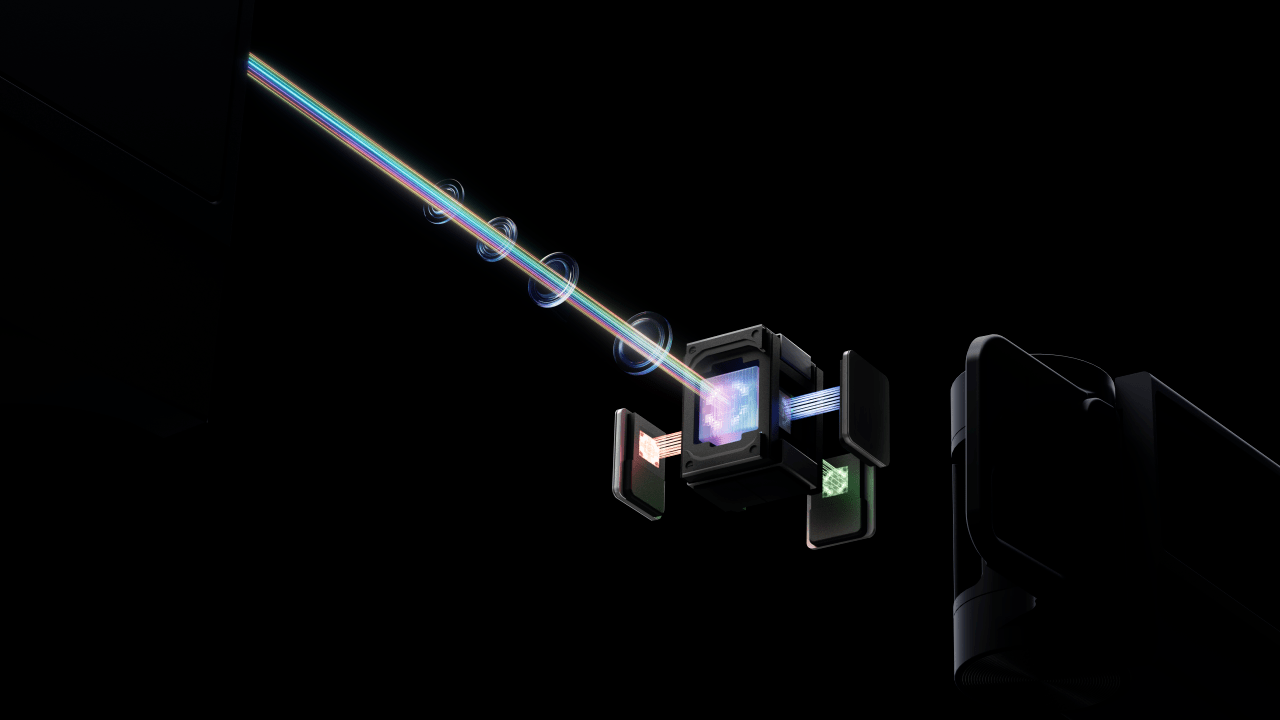

重新写成中文： （雷鸟自研0.7cc全彩MicroLED光引擎效果图）

从三块RGB单色的MicroLED屏幕发出的光线，通过光机的放大，可以让三种单色的点位合一，从而实现全彩显示画面。全彩真AR最难的就是这一点，三种颜色的像素点，其实是非常小的，需要微米级的对准，一旦对不准，就会有色差。

通过这个光机出来的画面，会经过两个镜片上的波导片。从一个镜片上角位置的波导片射入，实现一维扩瞳，然后经过另一个波导片实现二维扩瞳，画面投入人眼，实现显像。

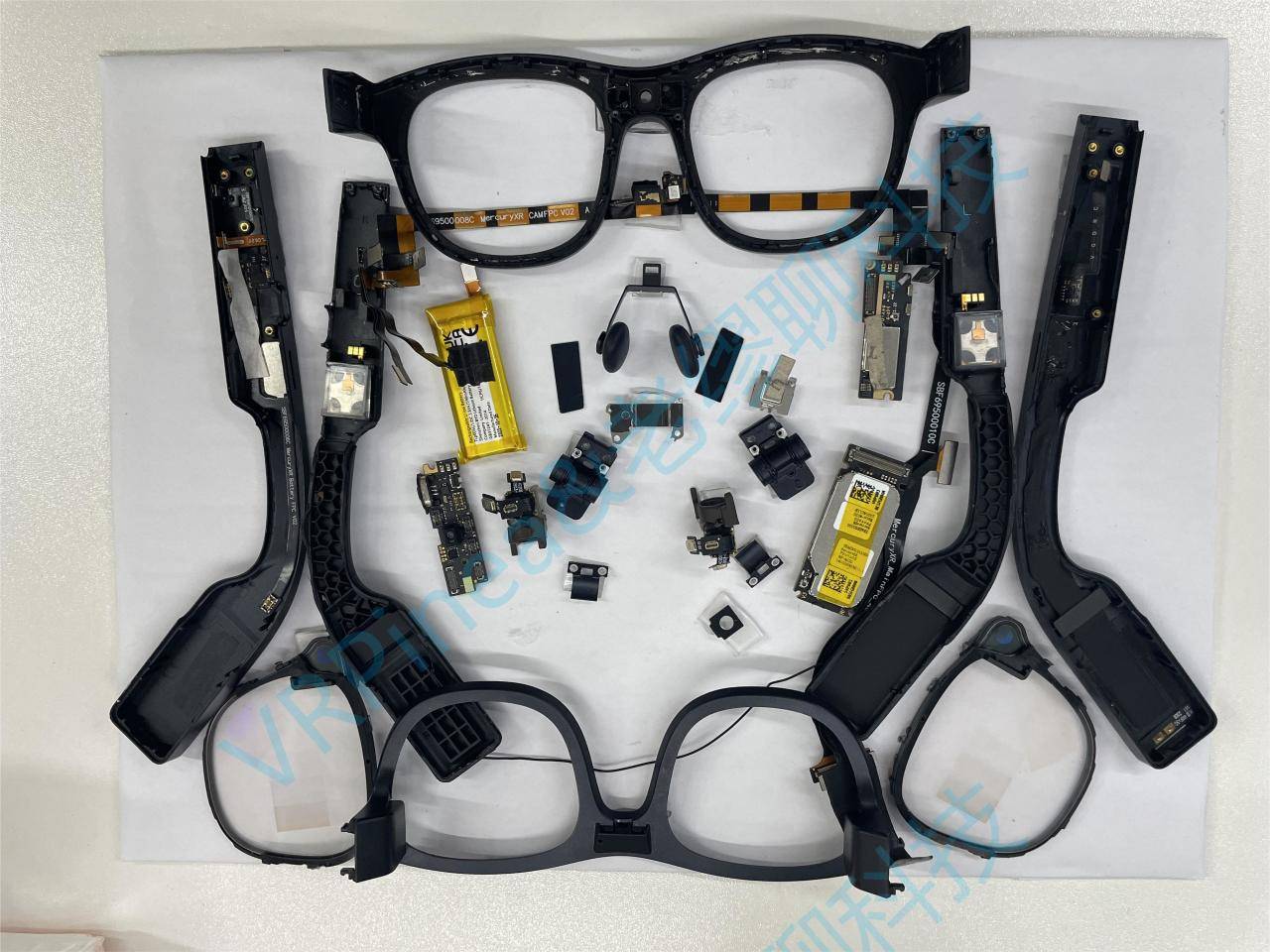

（雷鸟X2拆解件一览）

这套真AR眼镜方案，未来的可能性是非常大的。光机更小，像素密度更大，实现1080P乃至2K、4K级别的画面；还有二维扩瞳的光波导，做得更小，让显像区域的面积更大等。都能进一步升级画面质量，从而提升用户体验。真AR眼镜的天花板极高，未来进步空间是巨大无比的。

重写后的内容为：自由曲面设计方案

上面提到的两种方案，都是单一对应性的，也就是说：BirdBath偏振方案——智能投屏，重新编写的内容是：光波导解决方案——真AR。但其实现在也有中间态的产品硬件方案，可以兼顾两个方向。

它就是由前锤子科技合伙人吴德周，创建的AR品牌ARknovv推出的ARknovv A1，兼具智能投屏和真AR功能。ARknovv A1采用耐德佳自由曲面光机4.0（钻石Pro系列）+Micro-OLED的光学方案。

下周五将按时发布ARknovv A1的评测视频/文章，这里先做一个小预告。目前VRPinea团队正在对其进行反复评测，总编辑老缪的初步结论是：ARknovv A1是目前最接近于普通消费者使用的真正AR眼镜

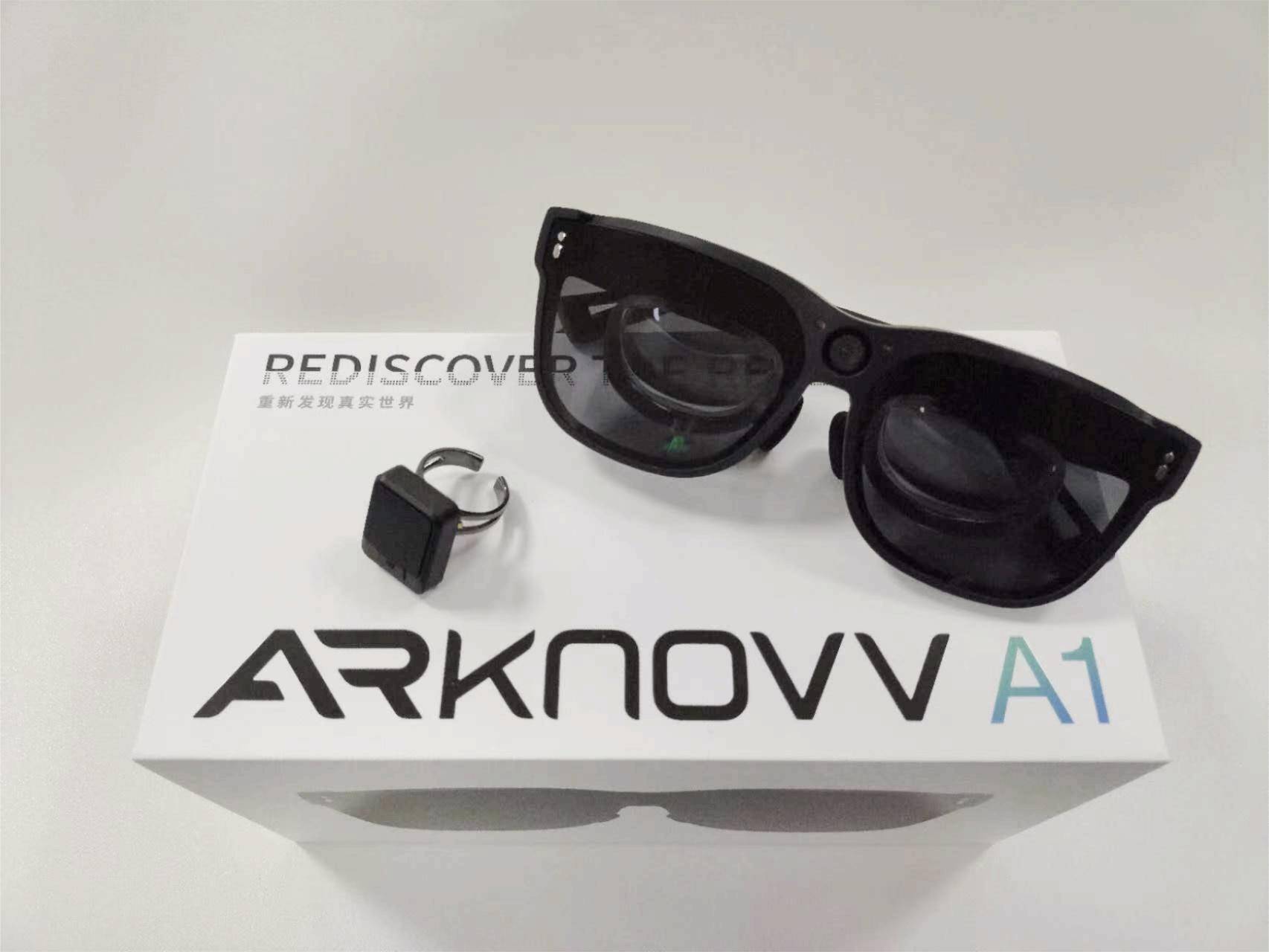

（ARknovv A1开箱）

ARknovv A1的核心光学结构采用了Micro-OLED屏幕和自由曲面的光学透镜。尽管自由曲面在外观上与BB方案相似，但BB方案经过两次光线反射会有损耗，而自由曲面只有一次反射会损失光能。因此，相对于BB方案，自由曲面可以实现更高的入眼亮度。同样的Micro-OLED屏幕，自由曲面的光损失仅为30%-40%，入眼亮度一般可达到1000nits左右

与快速进步的MicroLED相比，Micro-OLED的成熟度已经相当高了。例如，ARknovv A1采用了耐德佳自由曲面光机4.0技术，这是相当成熟的方案。然而，成熟并不意味着已经解决了核心问题，例如镜片仍然很厚，需要外接设备提供更高的算力等等

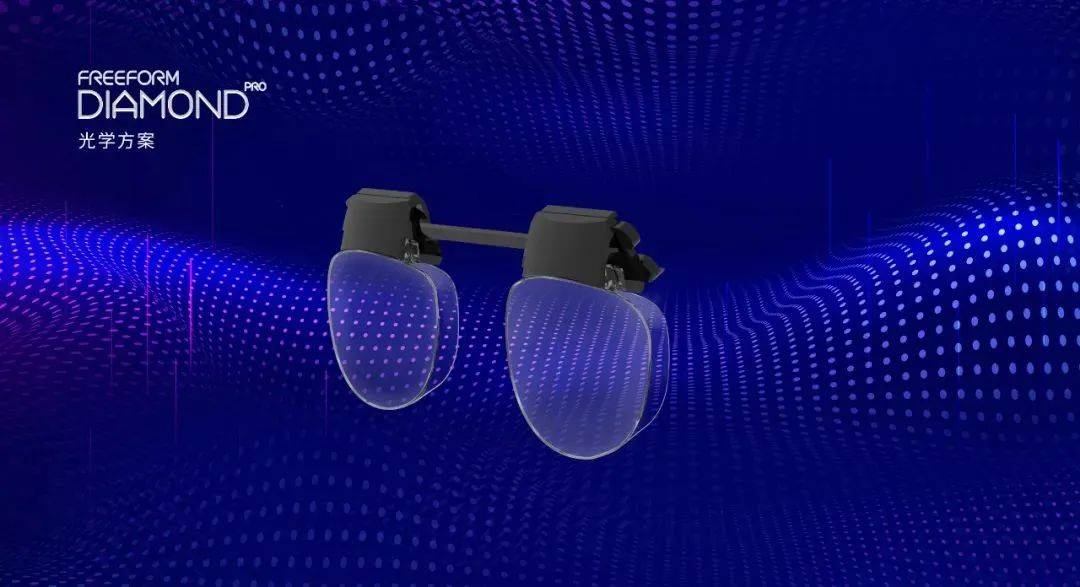

（耐德佳自由曲面钻石Pro光学解决方案）

当然，除了以上这三种AR光学硬件方案外，还有像奇点临近的LCoS+阵列重新编写的内容是：光波导解决方案，光粒科技、李未可等的单色MicroLED+重新编写的内容是：光波导解决方案。

孰优孰劣

从使用场景来看，BB方案虽然存在着厚度大、亮度损耗高等问题，但总的来说，它是目前最适合观影投屏的AR眼镜。综合比较这三种主流AR方案的优劣，BB方案是最好的选择

（雷鸟Air 2宣传画面）

目前，像雷鸟X2这样的MicroLED+光波导的真正AR方案，只有第一款产品。随着未来光学技术的不断发展，产品的体积会更小，画面质量也会更好，其发展潜力非常巨大。但是，要实现这一目标，需要整个产业链的共同努力，需要终端制造商在内容方面不断创新，才能向更高层次迈进

在BB和真AR之间的技术方案中，例如ARknovv A1，它综合了各种产品的优点，可以说它是产业链和消费者之间的一种“妥协”产物

在目前阶段，无论采取哪种方案，厂商只是在追求轻薄、显示效果和易用性这个不可能三角之中进行权衡，区别只是在于偏重哪个方面

可以对“未来充满信心”

需要重写的内容是: 结语。 Rewritten: 收尾语

小P期待着在不久的未来，MicroLED显示屏、重新编写的内容是：光波导解决方案等硬件方案能够快速地升级，同时，AR眼镜的系统、软件和搭载的AI都能有长足的进步。然后真正可以让普通大众使用的真AR眼镜出现。那时候，或许才是AR眼镜逐渐取代智能手机的开始。
