AutoCAD 2007 PDF横向打印方法

AutoCAD 是由 Autodesk 公司于 1982 年首次发布的专业计算机辅助设计软件，广泛应用于二维制图、施工详图绘制、技术文档编制以及入门级三维建模等领域，是工程与建筑行业不可或缺的核心设计工具之一，显著提高了设计工作的效率与准确性。

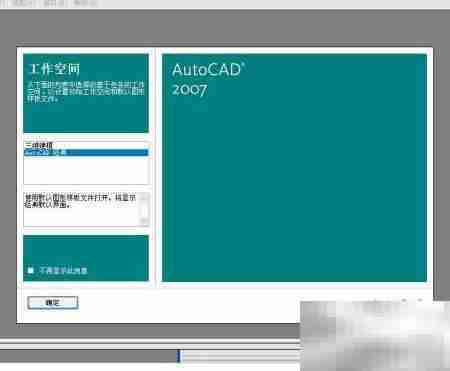

1、 启动 AutoCAD 2007，进入经典工作环境，点击“确定”完成初始配置。

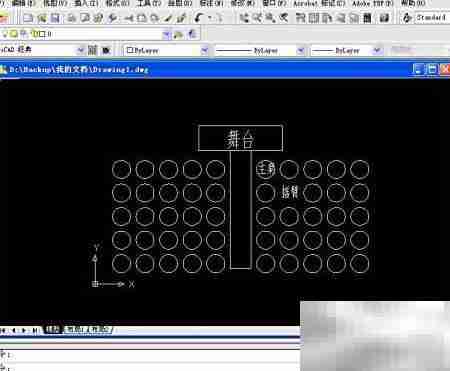

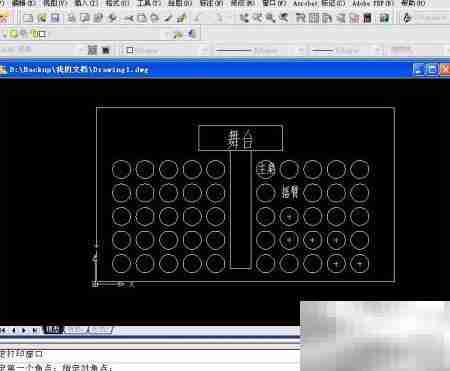

2、 打开需输出的图纸文件。

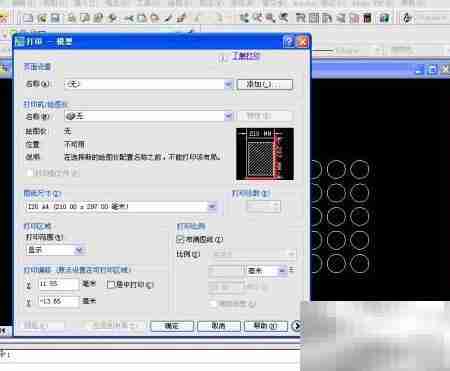

3、 在顶部菜单栏中选择【文件】→【打印】，进入“打印-模型”对话框。

4、 直接执行打印操作后的实际输出效果

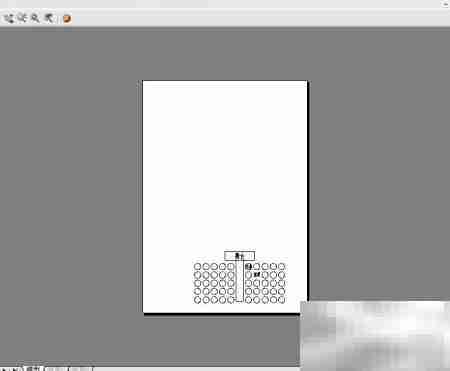

5、 若已选定物理打印机并进行预览，常会出现预览画面模糊、布局错位或内容未居中等问题。

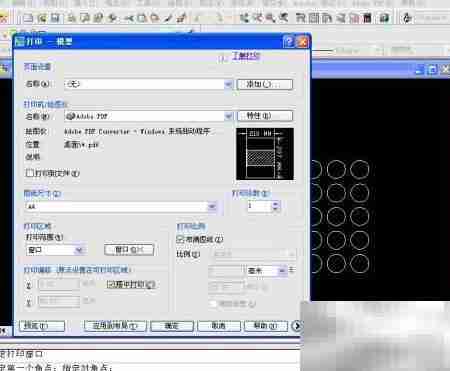

6、 进行基础打印参数设置

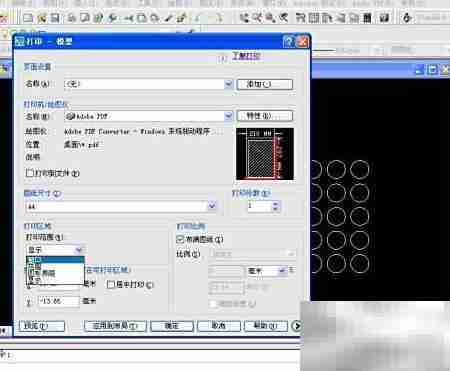

7、 将打印机类型更改为“Adobe PDF”，启用系统虚拟打印功能，以导出标准 PDF 格式文件。

8、 图纸幅面设定为国际通用的 A4 规格（210mm × 297mm）。

9、 打印区域类型选择“窗口”，以便自定义选取输出范围。

10、 框选需要打印的具体图形区域。

11、 勾选“居中打印”选项，可有效消除图纸偏移、边缘裁切不全等常见问题。

12、 设置页面方向为横向排版

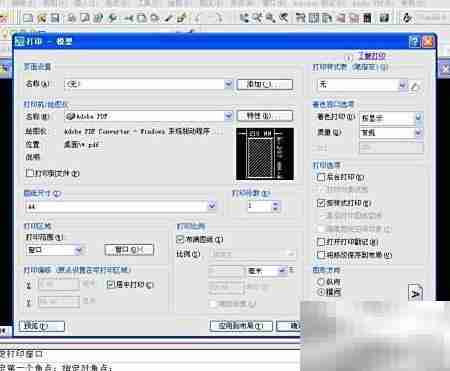

13、 在“打印-模型”界面右下角，位于帮助按钮（问号图标）旁设有向下展开箭头，点击后可展开更多高级设置项。

14、 将“图形方向”明确设置为“横向”。

15、 最终打印结果清晰规范，满足交付要求

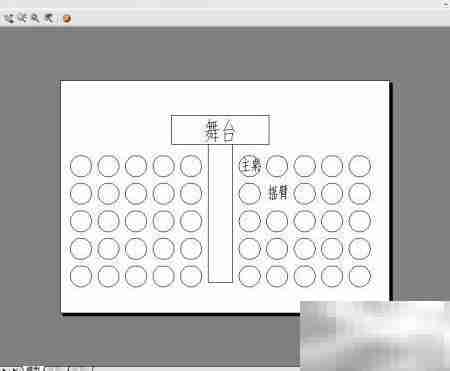

16、 点击“预览”按钮，实时查看最终输出效果。

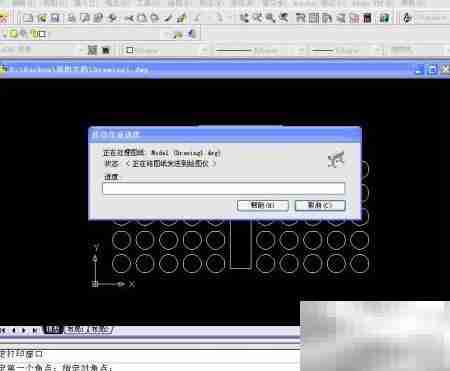

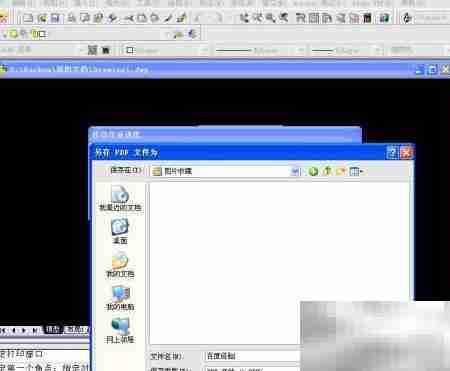

17、 确认无误后点击“确定”，系统将自动生成并保存 PDF 文件。

18、 根据百度经验平台默认逻辑，该流程导出的文档将以 PDF 格式自动保存。

19、 实际输出效果如下所示
