Cinema 4D汽车轮毂怎么建模

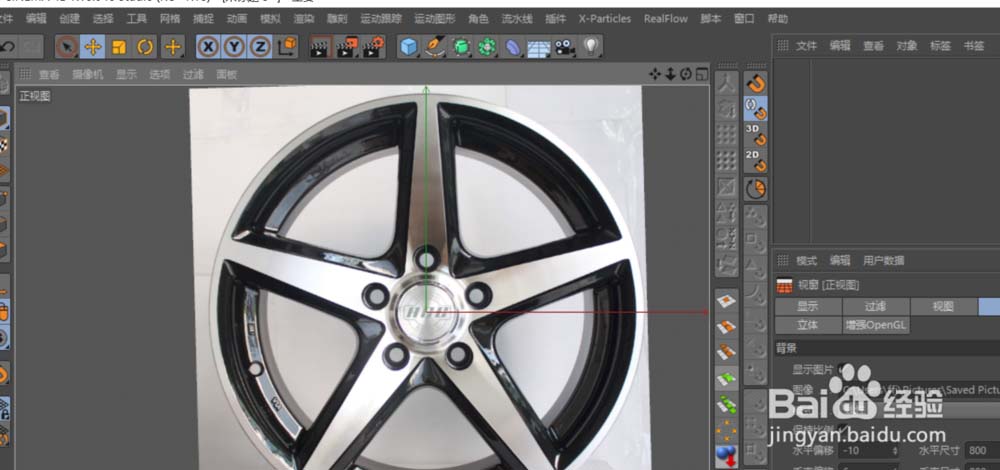

第一步,得先找一张清晰的汽车轮毂正面参考图。打开Cinema 4D后,按下快捷键“Shift+V”,直接在正视图中把参考图导入进来,这样后续建模就有了准确的依据。

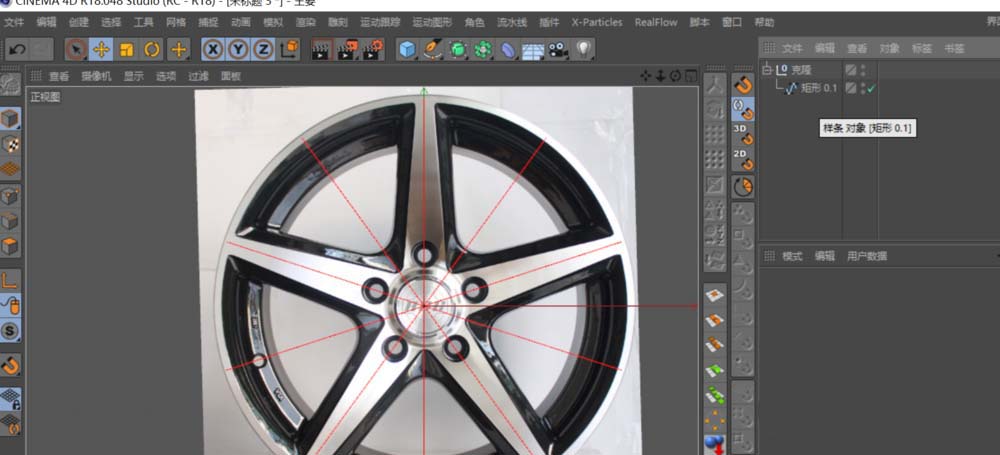

这种轮毂造型通常有很强的旋转对称性。所以,一个高效的建模思路是:只构建完整模型的五分之一,然后通过对称和克隆工具,就能轻松复制出其余部分。为了精确对位,可以先创建一条样条线,并用克隆工具设置为放射状克隆,得到几条关键的辅助线。这些辅助线在后续点对齐时,可是至关重要的“坐标尺”。

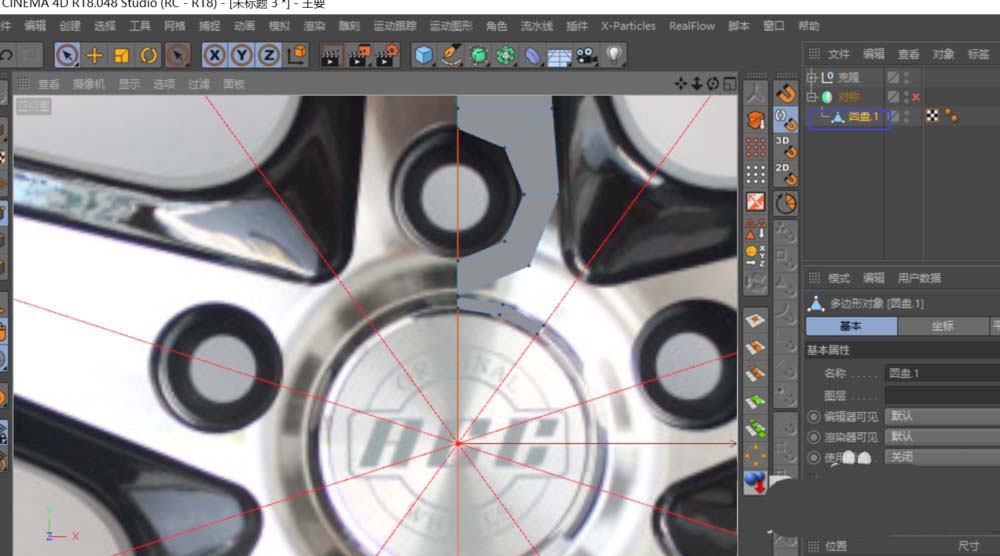

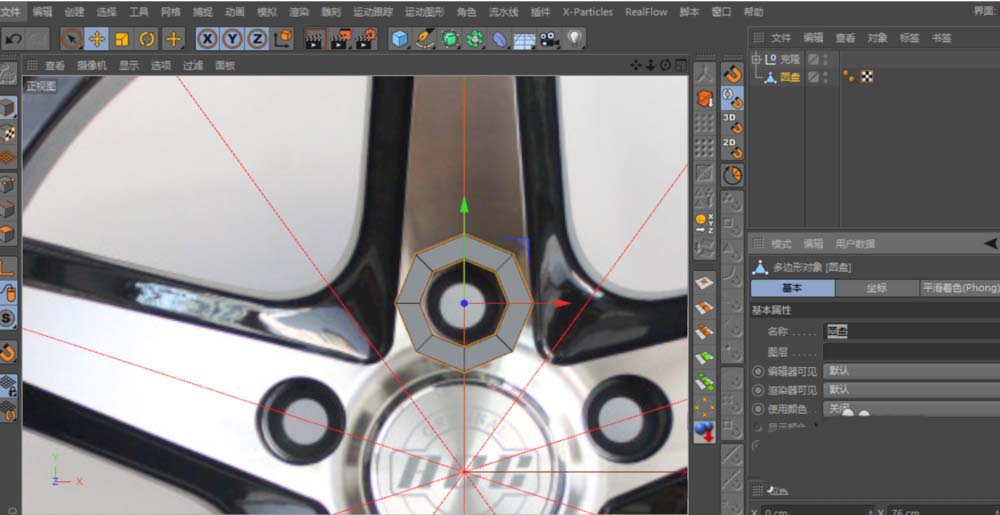

那么,从哪里开始下手呢?通常从轮毂的螺丝孔位开始是个不错的选择。从Y轴正上方着手,创建一个圆盘,移动到螺丝孔位置。调整圆盘的内径,使其刚好卡在螺丝孔的最大孔径处;外径则调整到与轮毂凸起面的边缘对齐。将圆盘的分段设为1,旋转分段设为8,然后按C键转化为可编辑对象。这里可以巧妙地使用“对称”修改器,先删除圆盘的一半,再添加对称,方便我们只编辑一侧。

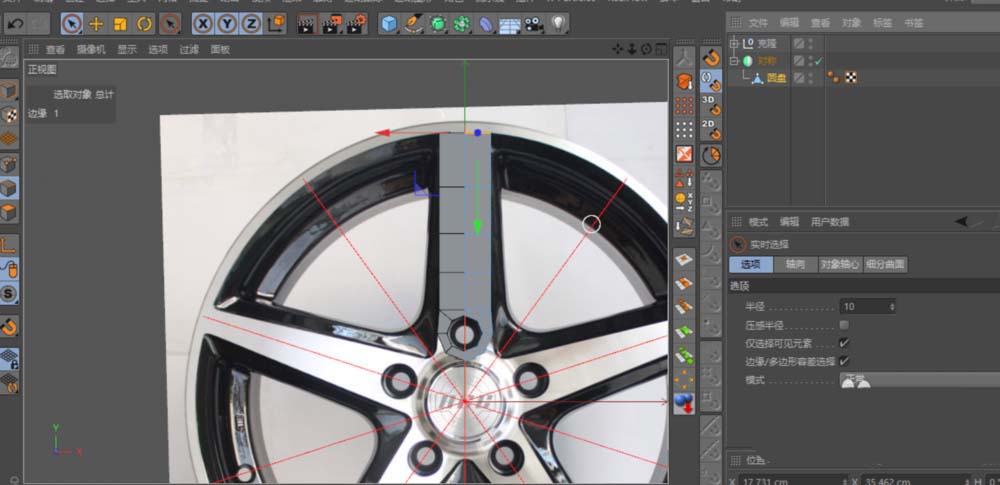

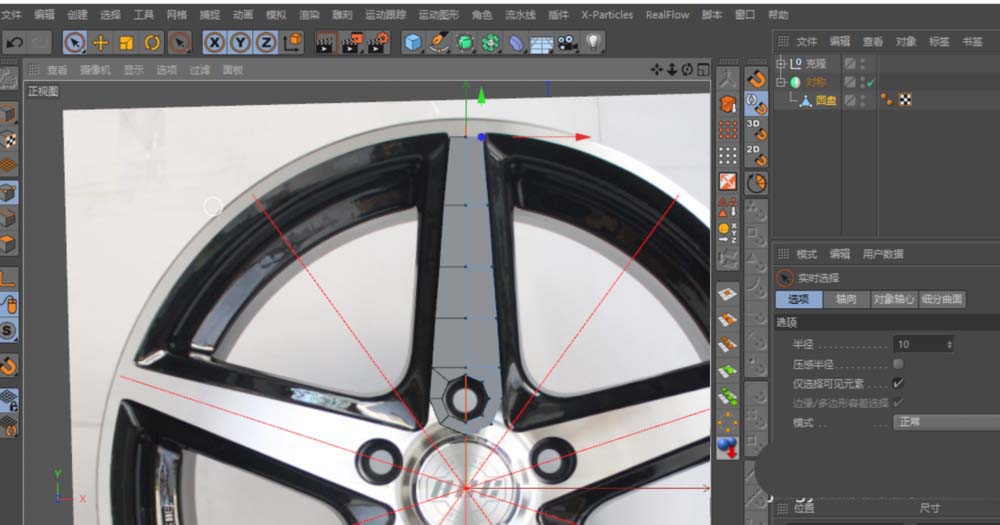

接下来,在线模式下,用缩放工具调整圆盘上方的三个点,使其大致成一条直线。然后,按住Ctrl键拖动复制边线,拉伸出一个与轮毂凸起面对齐的多边形面(大概四段就够了,记住一个原则:在保证形体的前提下,尽量保持面数精简)。最后进入点模式,耐心调整每个点的位置,让它们与参考图中轮毂凸起面的轮廓一一对齐。

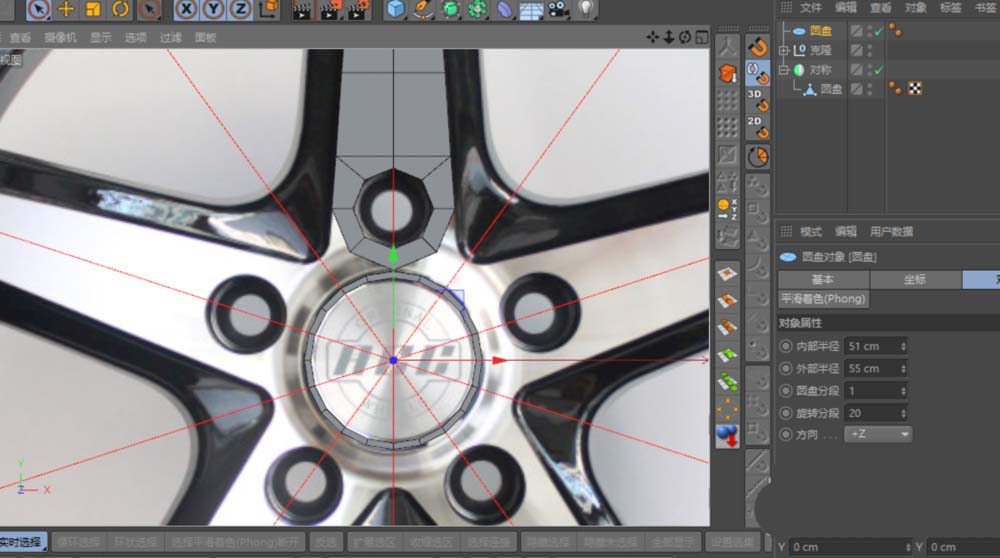

主体结构需要分层构建。再新建一个圆盘,分段设置与上一个保持一致。这个圆盘的位置,应对齐轮毂中心盖Logo的孔位。调整好后同样C掉,并与之前的圆盘使用“合并对象+删除”功能合二为一。然后,利用“连接”工具和“多边形画笔”工具,将这两个部分整合成一个连贯的多边形。

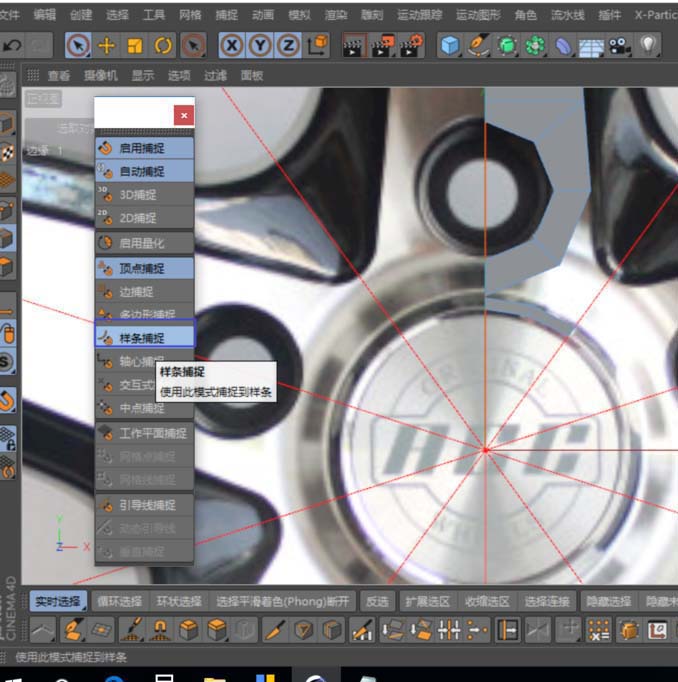

这个过程需要一点耐心。记得开启捕捉工具,并选择“样条捕捉”。它的作用非常实用——当新建的点需要精确落在我们之前画好的辅助线上时,它能自动吸附,确保准确性。

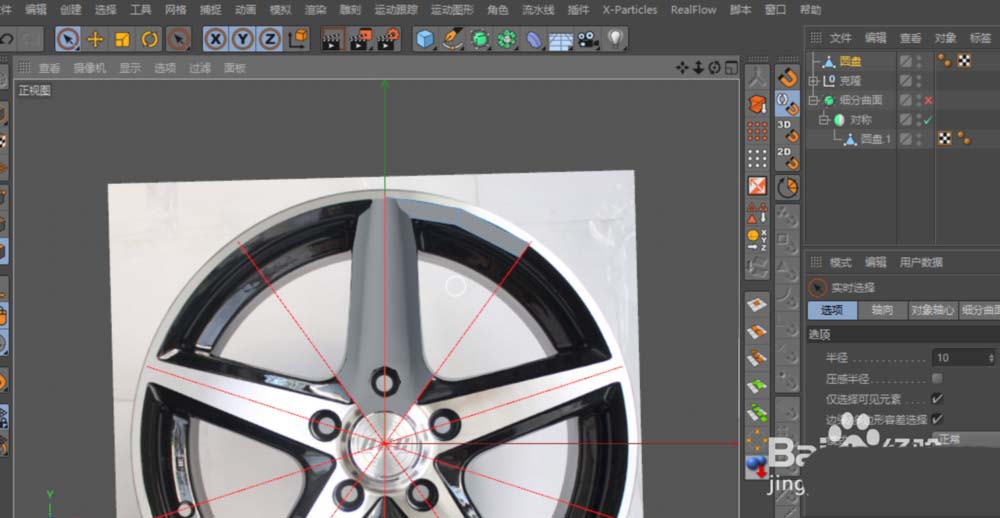

将凸起面的边缘对齐后,选中这条边,向右拖动复制,拉伸出新的多边形面,并调整点使其与轮毂的斜面位置对齐。接着,在透视图中,沿着Z轴方向移动一定距离,一个清晰的斜面就形成了。为了让斜面与凸面之间的过渡更硬朗、更有层次感,可以在它们的交界处加一条循环边。

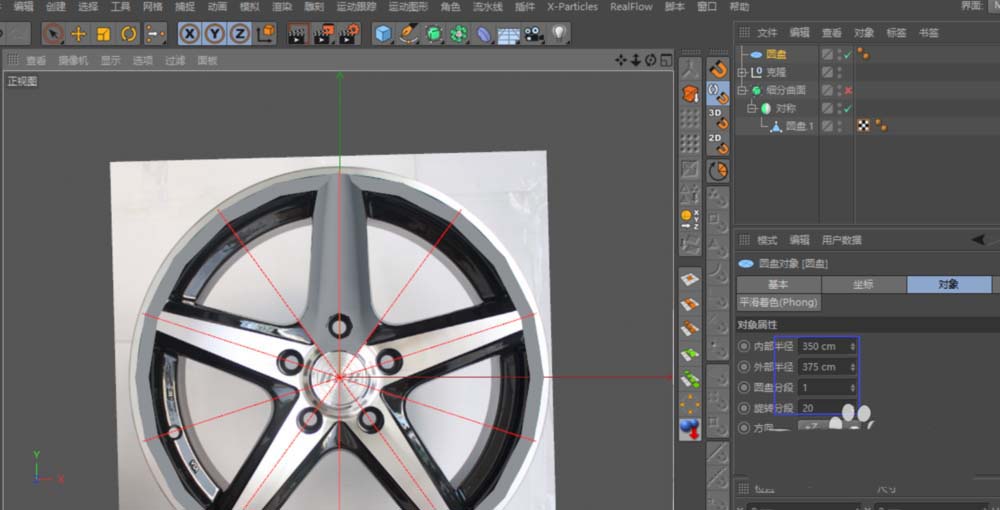

继续用同样的思路,添加第三个具有相同分段的圆盘,这次对齐轮毂最大轮廓的斜面位置。处理好对称问题后,在透视图中将其沿Z轴移动,做出厚度。然后与之前的多边形合并,并用“连接”工具进行整合。记住一个要点:整合过程中要尽量保持布线清晰、规整。最外圈轮廓的创建方法也完全一样。
至此,五分之一份的轮毂主体建模就算基本完成了。别忘了,将之前使用的对称修改器也转化为可编辑多边形,让所有部分真正成为一个整体。

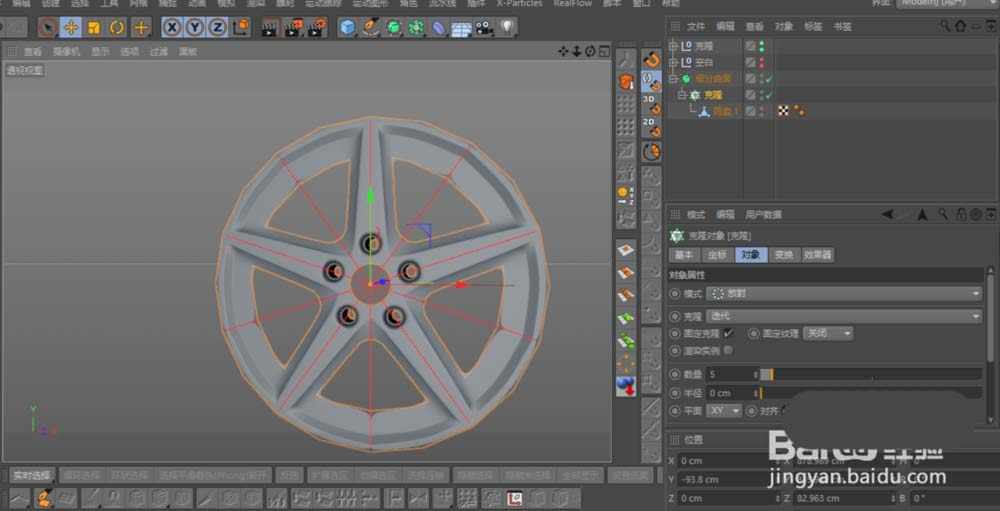

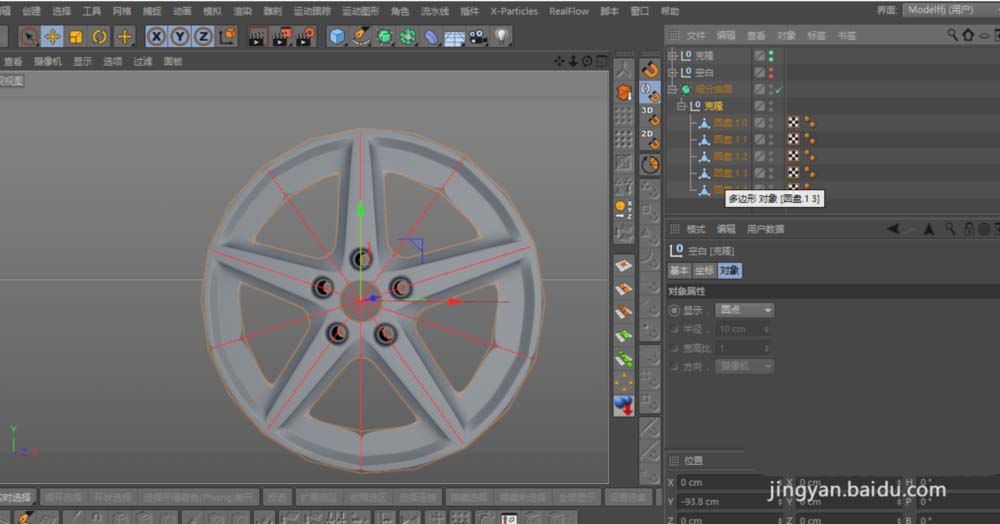

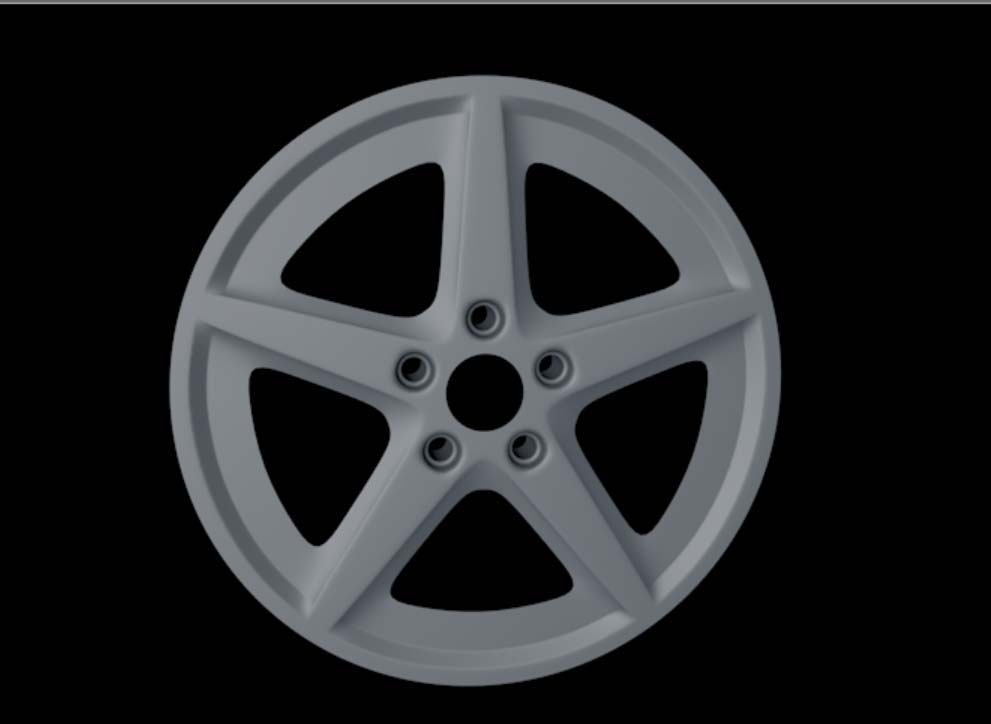

重头戏来了:让这一份模型“旋转复制”出完整的轮毂。添加一个“克隆”工具,将模式设置为“放射”,调整合适的数量和半径参数。应用克隆后,按C键将其转化为可编辑对象。接着,将得到的一整圈多边形“合并对象并删除”,再使用“优化”功能清理一下重复的点。

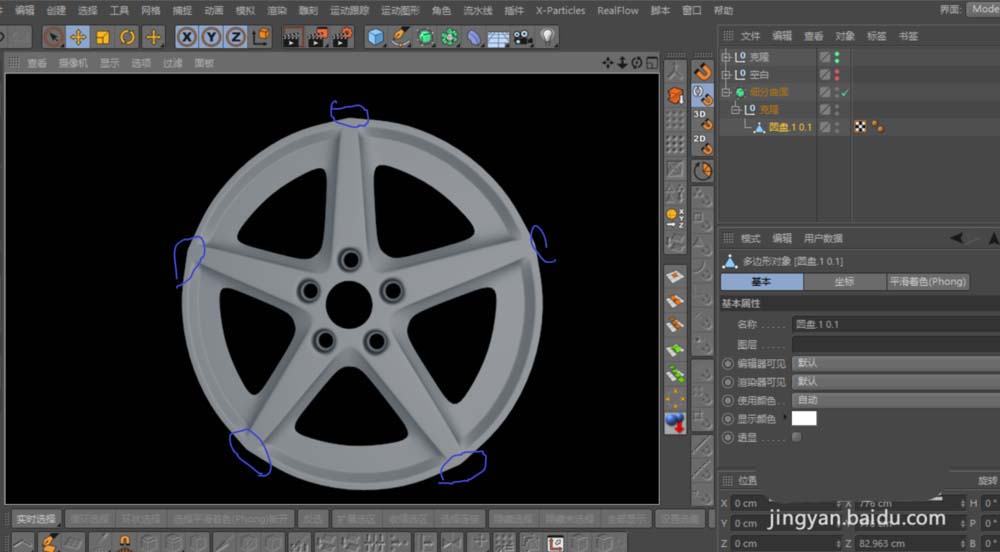

这时候仔细观察,你可能会发现最外圈的轮廓边上有几处不自然的凸起。这通常是添加线段时产生的轻微形变。解决起来很简单:在点模式下,循环选择外轮廓上的所有点,然后可以借助“点成圆”这类脚本工具,或者手动微调,让这些点重新分布在一个平滑的圆形上。
