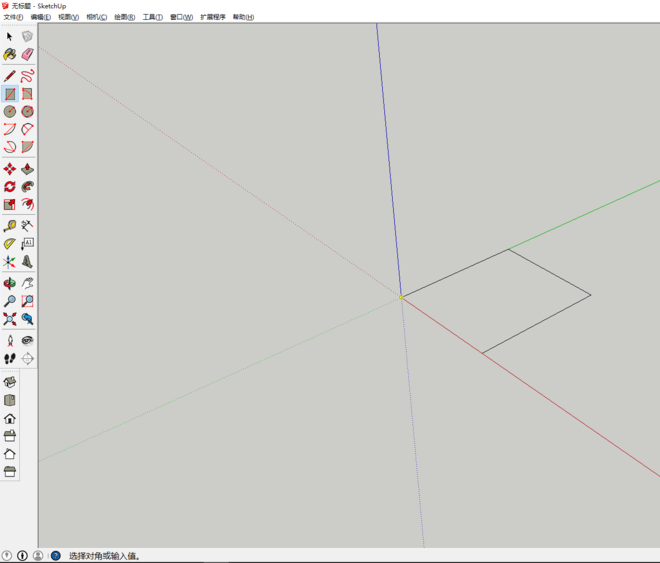

我们一步步来看。首先，打开矩形工具，在绘图区任意位置点一下作为起点，随后在尺寸框中输入“2000,2000”并回车，一个标准的正方形底面就确定了。

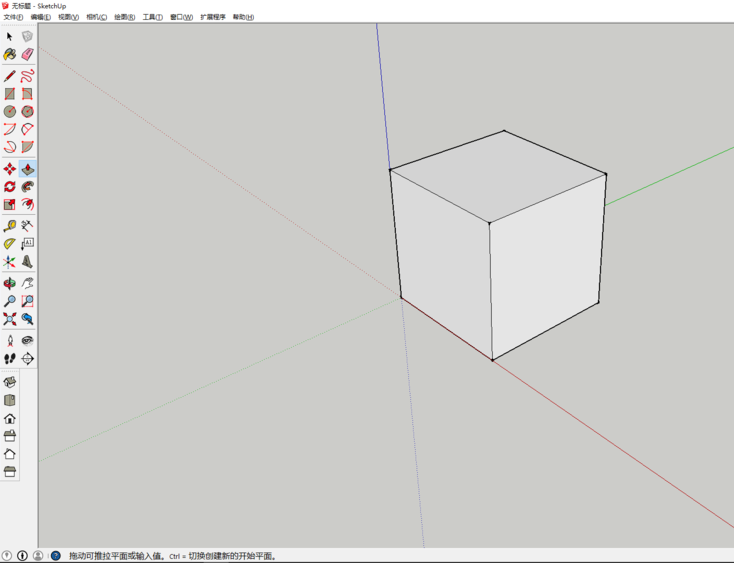

有了底面，接下来就是赋予它高度。切换到推拉工具，点击刚才画好的正方形面，向上拖动，同样在数值框输入“2000”后回车。看，一个规整的立方体雏形已经出来了。

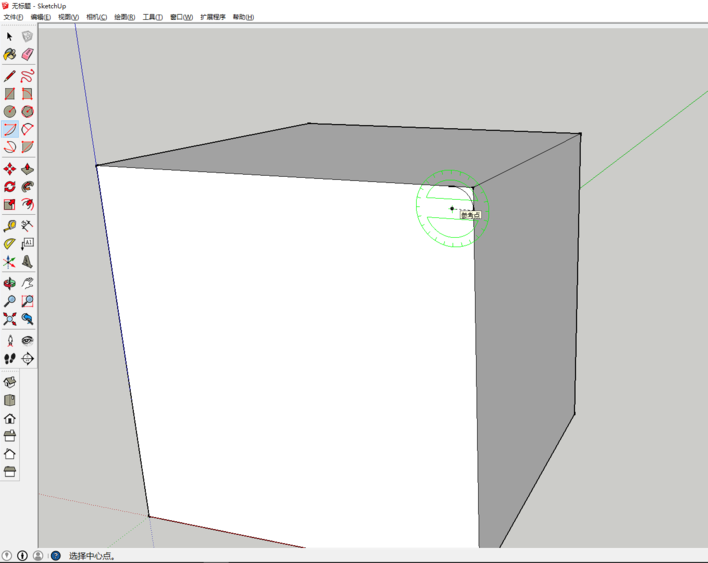

关键步骤来了，我们要处理边角的圆滑过渡。使用卷尺工具，从立方体顶面的一个角点出发，沿相邻两边分别拉出参考线，交点就是绘制圆弧的圆心。接着选用圆弧工具，以这个交点为圆心，向两边端点画弧，一个完美的四分之一圆轮廓就出现在顶角上了。

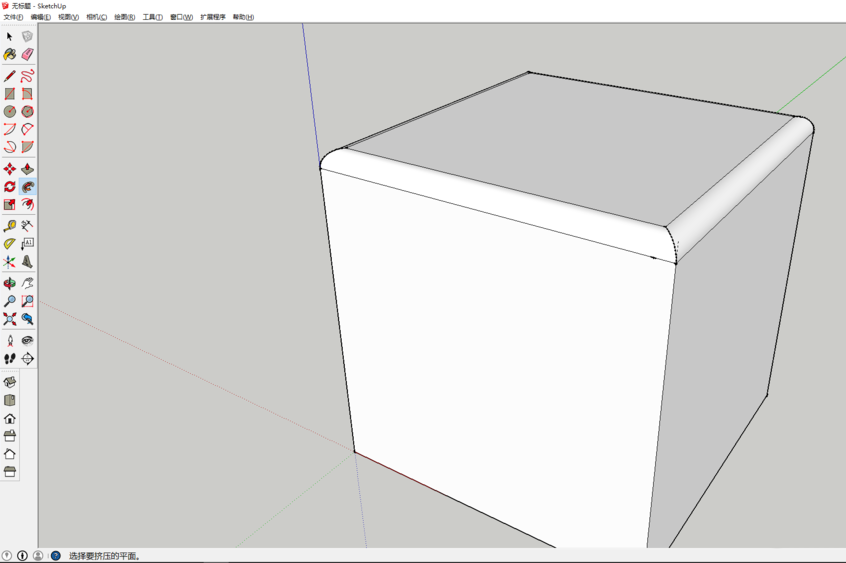

真正的魔法在于“路径跟随”工具。先选中刚刚画好的四分之一圆截面，然后激活路径跟随工具，接着用鼠标沿着立方体顶面的边缘走一圈。瞧，截面会跟随你的鼠标路径，瞬间生成了一个圆滑的倒角顶边。

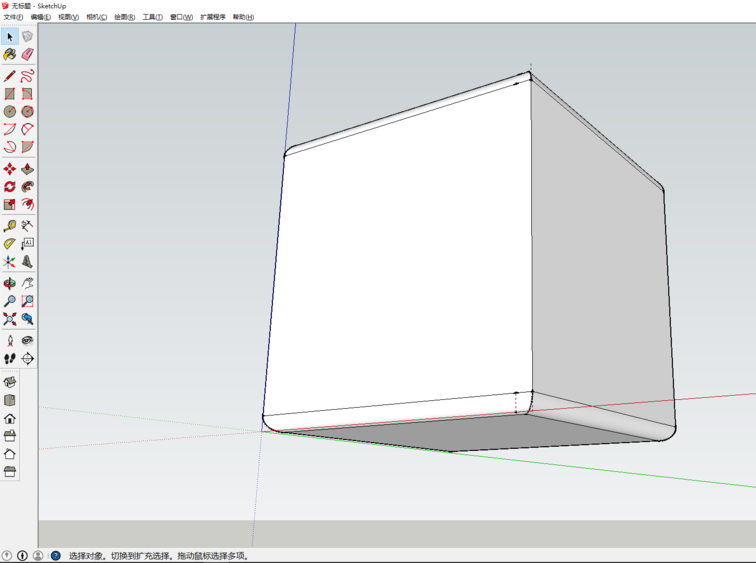

顶面处理好了，剩下的就简单了。底面和四个竖直棱边的圆角化，方法完全一样：在相应位置拉参考线定位、画四分之一圆截面、再用路径跟随工具走一圈即可。一通百通，整个圆边立方体模型就此大功告成。
