autoCAD2010怎么快速建立块

AutoCAD 2010怎么快速建立块

想把手头画好的图形，比如一个标准零件或者常用符号，变成可以随时调用的“积木”吗？在AutoCAD 2010里，用“写块”功能就能快速搞定。下面这个分步指南，能让你一分钟内掌握窍门。

第一步

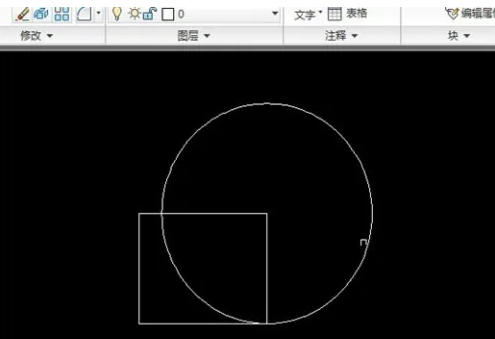

首先，启动你的AutoCAD 2010软件，在绘图区域把需要创建为块的图形准备好。确保图形已经绘制完成，并且是你最终想要保存的样子。

第二步

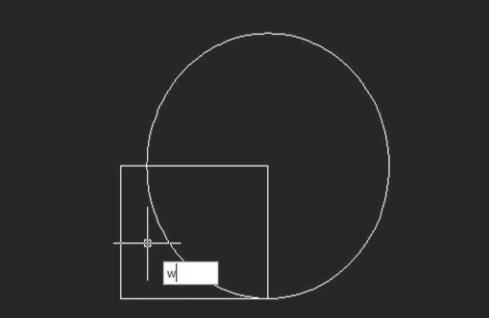

接下来，把目光移到屏幕底部的命令行。在这里直接输入快捷键字母 “w” —— 这是“WBLOCK”（写块）命令的缩写，比在菜单里翻找要快得多。

第三步

输入“w”之后，轻轻按下回车键。瞧，一个名为 “写块” 的对话框窗口会立刻弹出来，后续的所有操作都将在这里完成。

第四步

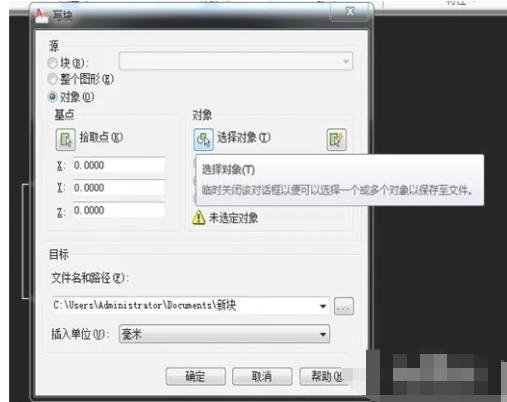

在弹出的“写块”窗口中，你需要关注 “对象” 这个区域。找到并点击它下方的 “选择对象” 按钮，准备去图纸上“抓取”你的目标图形。

第五步

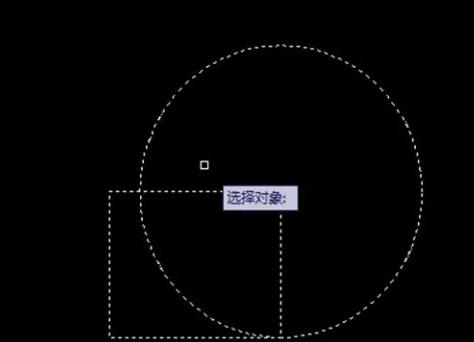

点击“选择对象”按钮后，界面会自动返回到图纸空间。此时，用鼠标框选或点选你在第一步中准备好的那个图形。选择完毕后，再次按下回车键确认，系统便会带你回到“写块”对话框。

第六步

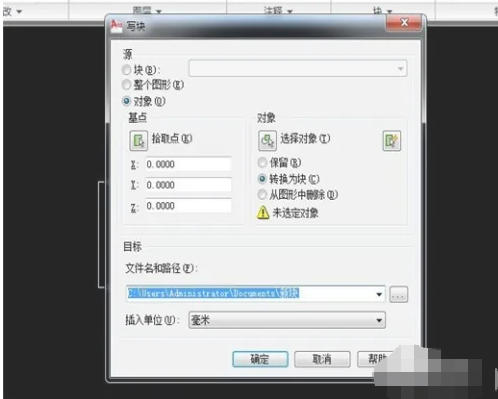

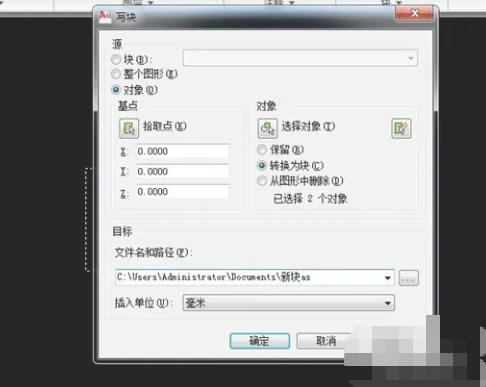

最后一步，也是关键一步。在“写块”窗口中找到 “目标” 区域（注：原文为“目录”，实际界面应为“目标”），在这里为你的块指定一个清晰的 “文件名和路径”，也就是它要保存在电脑的哪个位置、叫什么名字。一切设置妥当后，点击右下角的 “确定” 按钮。恭喜，你的图形已经成功被快速创建为一个独立的块文件了！
