autoCAD2010怎么倒圆角

AutoCAD2010怎么倒圆角

今天咱们来聊聊一个非常基础但高频的操作——在AutoCAD 2010里给图形倒圆角。别小看这个功能，它能让你的设计线条瞬间柔和、专业起来。下面，就以一个200mm×200mm的正方形为例，手把手带你走一遍流程。

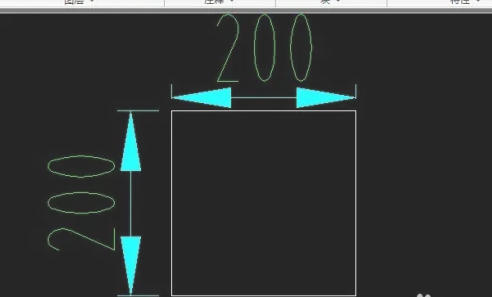

第一步，准备工作。打开你的AutoCAD 2010软件，在绘图区画好那个200mm见方的正方形。我们的目标，就是把它四个生硬的直角变成圆润的弧角。

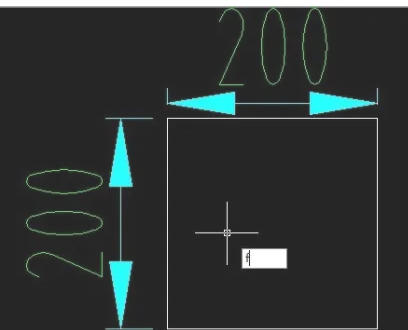

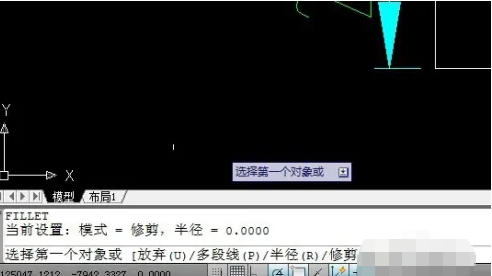

第二步，启动命令。最快捷的方式是什么？在命令行直接输入快捷键“f”，然后回车。这个“f”就是FILLET（倒圆角）命令的缩写，记住它，效率能提升一大截。

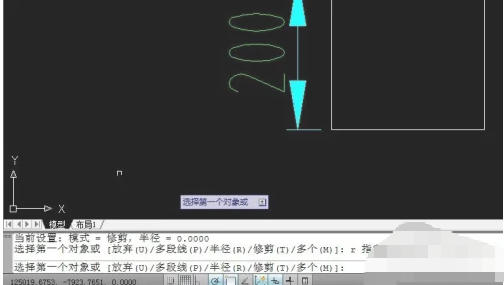

第三步，关键设置。输入“f”并回车后，命令行会显示一系列选项。这时候先别急着选边，看到“[半径(R)]”这个选项了吗？没错，我们得先告诉软件圆角要倒多大。所以，接着输入“r”然后回车。

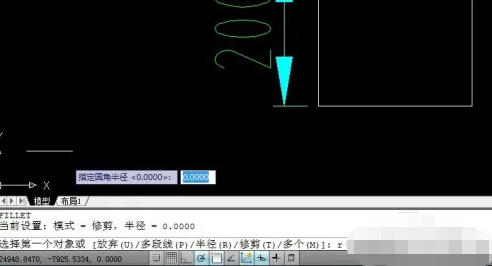

第四步，设定半径。输入“r”回车后，命令行会提示你指定圆角半径。这里我们输入“30”，然后再次回车确认。这样一来，30mm的圆角半径就设置好了。此时，命令行会再次回到等待你选择对象的提示状态。

第五步，应用操作。现在，用鼠标光标点击正方形任意一个角相邻的两条边。选择完毕后，你会发现那个角立刻变成了预设的30mm圆角。按一下回车键。

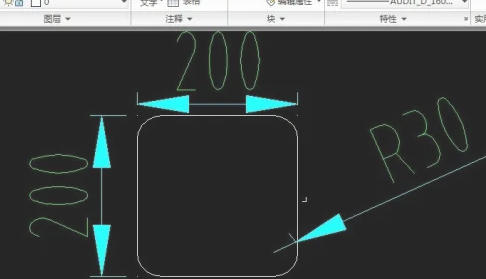

第六步，批量完成。接下来就简单了。继续用鼠标，依次点选剩下三个角的每条边。全部选完后，一个四角圆润的正方形就呈现在你眼前了。看，是不是比直角看起来舒服多了？
