想把酷家乐里精心设计的全屋家具方案，变成一份可供施工或深化使用的CAD图纸吗？这个转换过程其实并不复杂，关键在于几个清晰的步骤。下面就来详细拆解一下，如何将酷家乐的设计成果，精准地绘制成专业的CAD图纸。

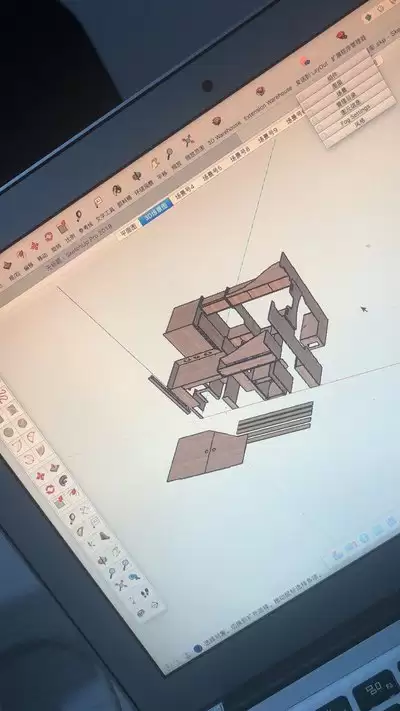

导出设计方案

当你在酷家乐中完成了全屋家具的布局设计后，第一步就是导出。找到软件中的“导出”选项，你会看到多种格式。这里需要特别留意，务必选择 DWG格式。原因很简单，DWG是CAD软件（如AutoCAD）的通用标准格式，选择它能最大程度保证设计信息被完整、准确地识别和导入，避免后续出现乱码或变形的问题。

导入CAD

接下来，打开你的CAD软件。进入操作界面后，找到顶部菜单栏的“插入”选项，在下拉菜单中选择“DWG参照”。然后，浏览并选中你刚从酷家乐导出的那个DWG文件，点击“打开”即可将其导入。在导入过程中，系统通常会让你设置插入点和比例，根据你的图纸空间和需求调整好这些参数，确保导入的图形位置和大小都恰到好处。

整理图层

从酷家乐导出的图纸，其图层结构往往比较基础或混乱，所有元素可能都堆在少数几个图层里。为了后续编辑和管理的便利，整理图层是必不可少的一步。打开CAD的“图层特性管理器”，新建几个符合你个人绘图习惯或行业规范的图层，例如“家具”、“墙体”、“标注”、“门窗”等。然后，将导入图形中的不同元素（如沙发线条、墙体线）逐一选中，并移动到对应的新建图层上。这样一来，图纸结构立刻就清晰了。

细化家具图形

导入的家具图形可能只是一个轮廓或基础模型，缺乏细节。这时就需要利用CAD强大的绘图工具进行细化和完善。使用直线、圆弧、矩形等命令，为家具补充酷家乐中可能未体现的细节，比如柜门的纹理、沙发的缝线、装饰性的雕花线条等。如果发现某个家具的尺寸需要微调，CAD的“缩放”、“拉伸”等修改命令就能派上用场，可以进行非常精确的尺寸修正。

添加尺寸标注

一张合格的施工或深化图纸，清晰的尺寸标注是灵魂。它直接展示了家具的具体大小、摆放位置以及相互间的空间关系。在CAD的“标注”菜单中，选择合适的标注类型，如“线性标注”用于标注长度，“半径标注”用于标注圆弧。依据家具的实际尺寸进行标注，操作时注意标注线的位置要准确、数字要清晰易读，并且整张图的标注样式（如文字高度、箭头大小）最好保持一致，这样图纸看起来才专业、规范。

完善图纸说明

最后一步，是为图纸注入“灵魂注释”。在图纸的合适空白处，添加必要的文字说明。可以包括各个房间的功能定义、使用的主要家具材质、特殊的设计要点或工艺说明等。至此，一份从酷家乐方案转化而来的、完整且专业的全屋家具CAD图纸就大功告成了。完成这样的转换后，你就能更灵活地运用CAD进行后续的施工交底、成本核算，或者轻松地将其与水电、结构等其他专业图纸进行整合，为整个家居设计项目提供坚实、准确的技术支持基础。
