AutoCAD2007怎么插入图片
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
AutoCAD2007是一款经典设计软件，集成了动态块和增强的3D功能，至今在教育及传统领域仍被使用。插入图片时，需打开图纸，在命令栏输入“IM”启动命令，通过“附着图像”按钮选择文件，设置插入参数并指定位置，调整尺寸后保存即可完成操作。
AutoCAD 2007，作为Autodesk公司推出的一款里程碑式设计平台，至今仍在许多工程师和设计师心中占据着特殊位置。它集成了革命性的动态块技术和显著增强的3D建模功能，在保留系列产品精准二维绘图核心优势的同时，通过智能参数化设计大幅提升了工程制图的效率。其创新的动态块特性，允许用户创建可自定义参数和动作的智能图块组件，这在当时无疑是一大飞跃。尽管官方已停止维护，但其精简、高效且稳定的特点，使其在教育、传统制造业及基础工程设计领域，依然是一个可靠的选择。
在日常设计中，将参考图片、标志或示意图插入到CAD图纸中是常见需求。如果你还在使用这款经典版本，掌握其图片插入方法依然非常实用。下面，就让我们一起梳理一下在AutoCAD 2007中插入图片的具体步骤。
第一步：打开目标图纸
首先，在电脑中找到存放需要编辑的CAD图纸的文件夹，双击该文件。AutoCAD 2007软件会自动启动并打开这份图纸，为后续操作做好准备。

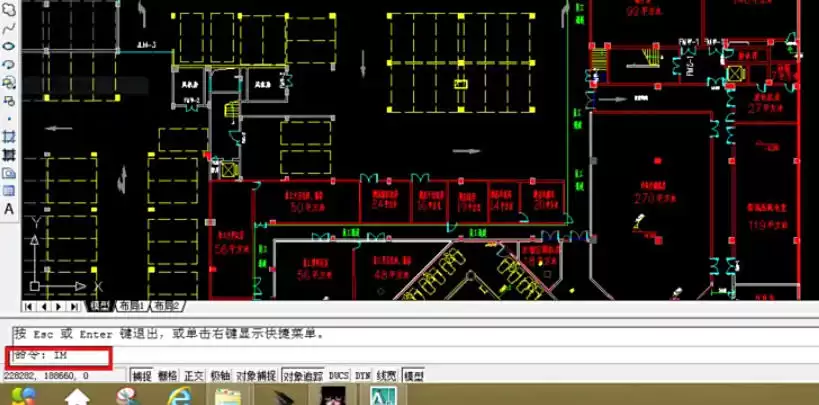

第二步：启动插入命令
进入软件操作界面后，将视线移至绘图区下方的命令栏。在这里，直接输入图像附着的命令快捷键“IM”，然后按下回车键确认。

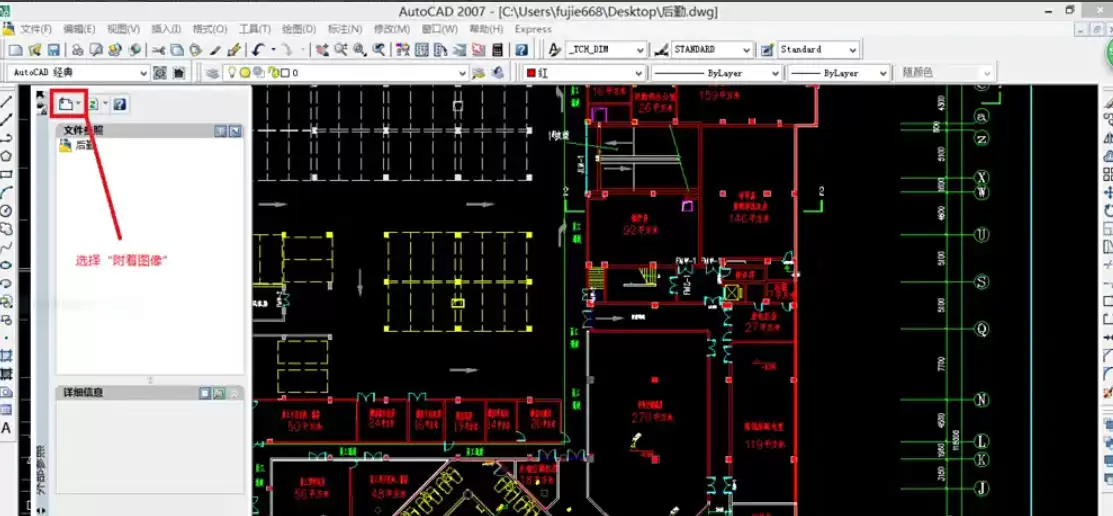

第三步：选择附着图像
按下回车键后，界面右侧会弹出“外部参照”选项板。在选项板的左上角，找到并点击“附着图像”按钮（通常伴有相机图标和文字提示）。

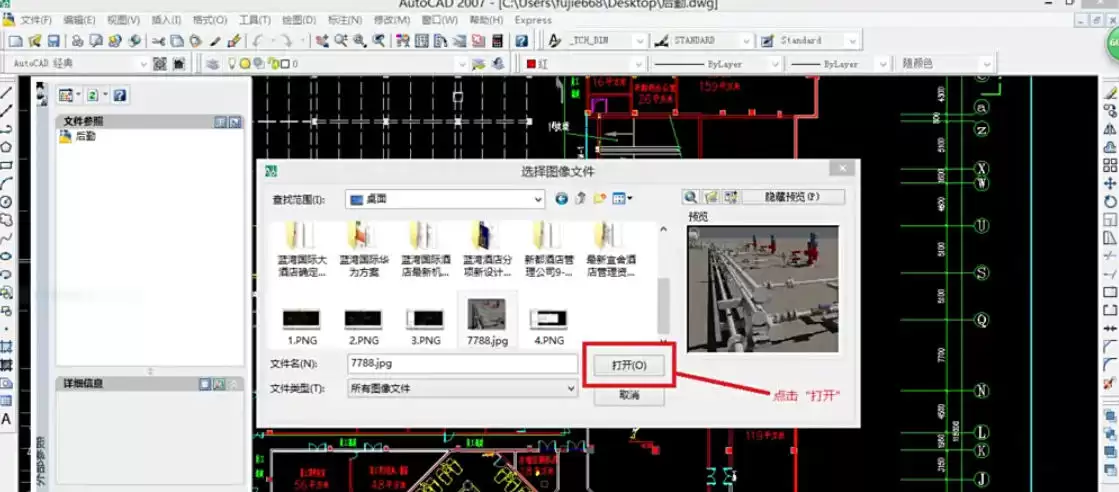

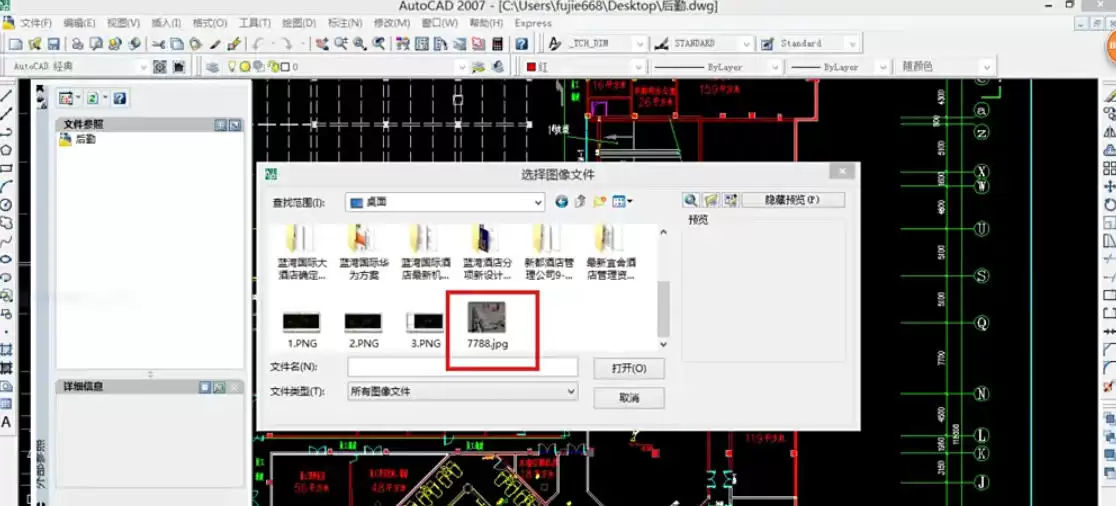

第四步：定位并选择图片文件
点击后，系统会弹出文件选择窗口。此时，浏览电脑目录，找到存放所需图片的文件夹，并选中目标图片文件。窗口中会显示图片预览，方便你最终确认，无误后点击右下角的“打开”按钮。

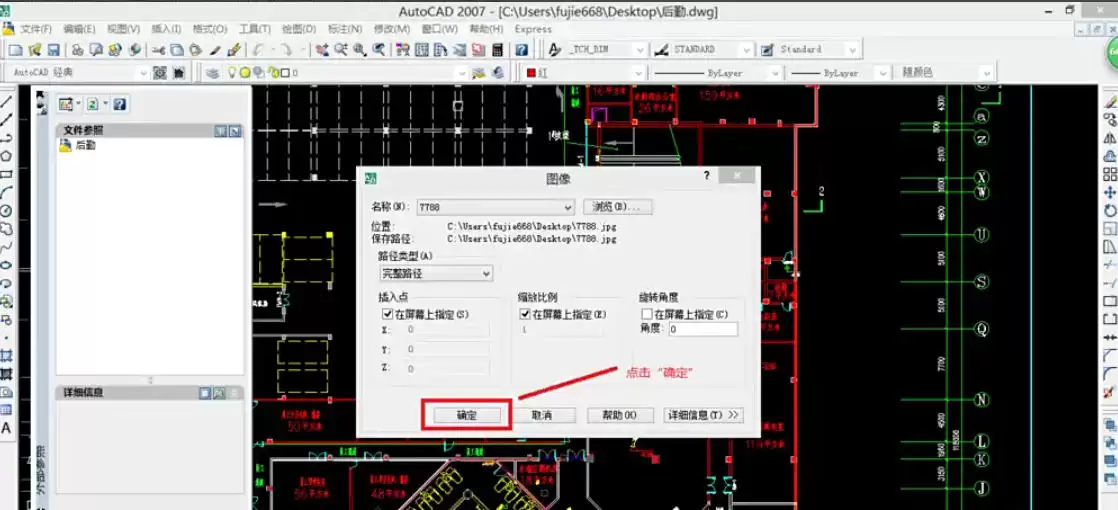

第五步：设置插入参数
紧接着，会弹出“图像”对话框。这里可以设置图片的插入点、缩放比例和旋转角度等参数。对于大多数基础应用，保持默认设置即可。确认设置后，点击“确定”。

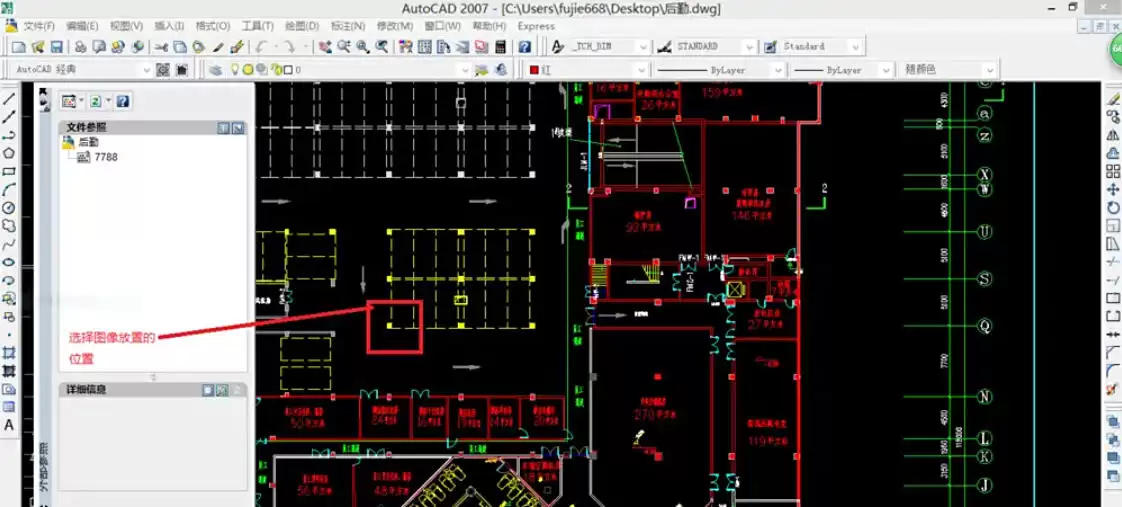

第六步：指定插入点
此时，鼠标光标会附带一个图片轮廓。移动光标到图纸中你希望放置图片的精确位置，然后单击鼠标左键，确定图片的插入基点。
第七步：调整显示尺寸

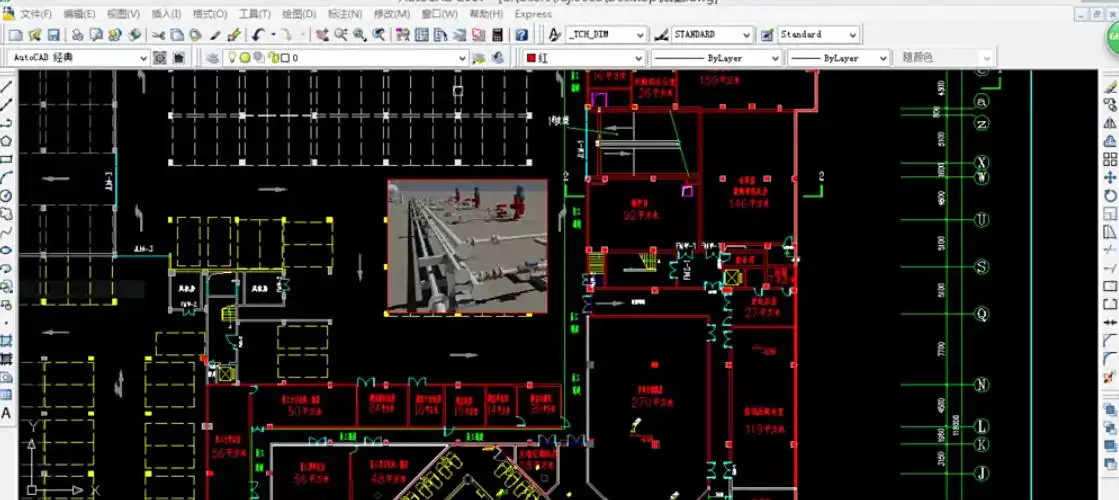

指定插入点后，先不要进行其他操作。直接拖动鼠标，你会看到图片的显示框随之变化。通过拖动调整到合适的尺寸后，再次单击鼠标左键，即可完成尺寸的确定。
第八步：保存成果
图片成功插入后，最后一步至关重要：保存文件。点击菜单栏的“文件”，选择“保存”命令，或直接使用快捷键Ctrl+S，将包含新图片的图纸保存到指定位置。至此，整个插入操作便圆满完成了。
