AutoCAD2007怎么修改标注样式

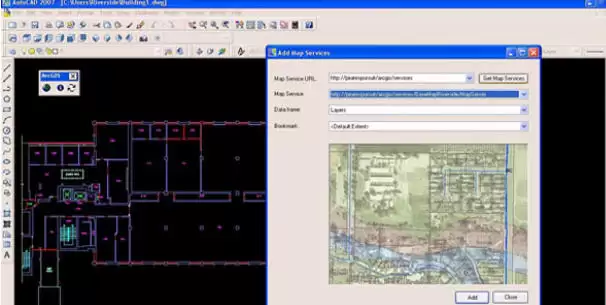

AutoCAD 2007，作为Autodesk公司推出的一款经典计算机辅助设计软件，在二维制图、三维建模及工程设计领域留下了深刻的印记。它引入的动态块功能，让图块具备了可调整参数的“智能”，显著提升了设计灵活性；同时，其优化的3D建模工具也使得实体与曲面编辑更加直观高效。对于许多工程师和设计师而言，熟练掌握其各项功能，尤其是标注样式的自定义，是提升绘图效率与专业度的关键一步。下面，我们就来详细拆解在AutoCAD 2007中修改标注样式的具体方法。

第一步：启动软件

首先，在电脑桌面上找到AutoCAD 2007的快捷图标，双击它。稍等片刻，待软件完全加载后，你就会进入熟悉的工作界面。

第二步：打开标注样式管理器

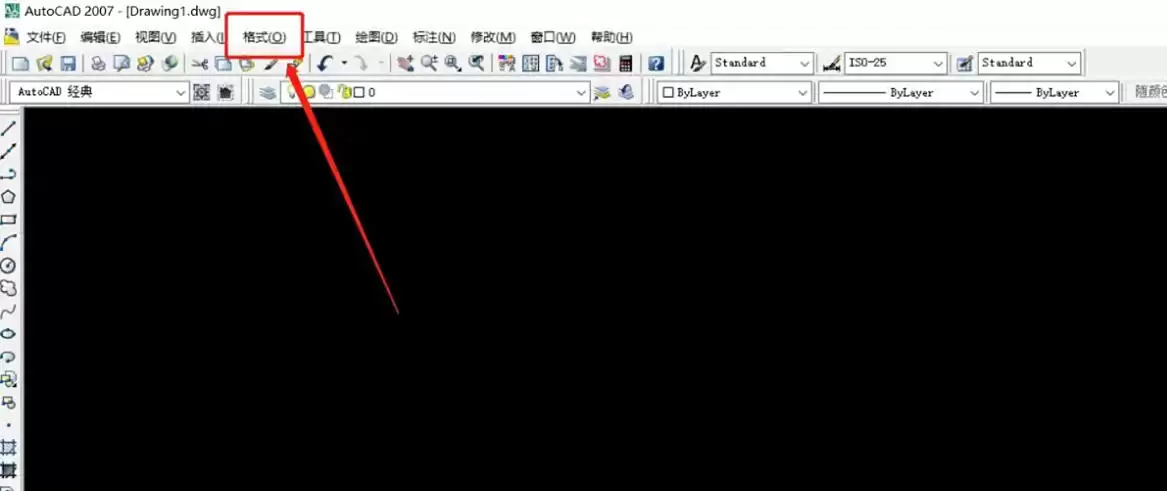

进入工作界面后，将目光移至顶部的工具栏。找到“格式”选项并点击，随后会弹出一个下拉菜单。在这个菜单中，精准定位并点击“标注样式”选项。紧接着，一个名为“标注样式管理器”的对话框就会呈现在你面前。

第三步：选择并修改目标样式

在“标注样式管理器”对话框中，你会看到当前图形文件中所有已存在的标注样式列表。从中选中你想要调整的那个目标样式，然后点击对话框右侧醒目的“修改”按钮。点击后，系统会弹出另一个核心对话框——“修改标注样式”。

第四步：调整线与箭头参数

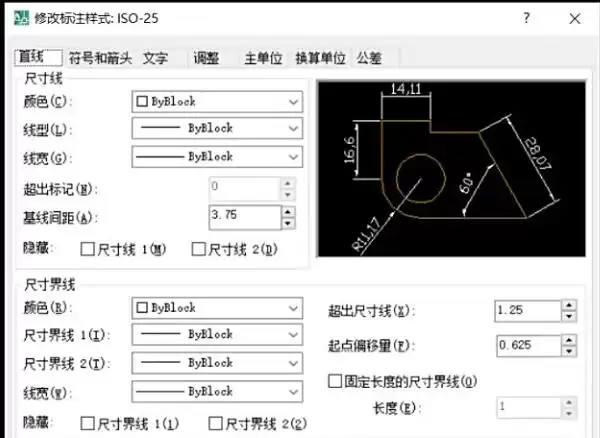

“修改标注样式”对话框就像是一个控制中心，里面包含了多个选项卡，分别掌管着标注的不同外观属性。我们首先来看“线”和“符号和箭头”这两个选项卡（具体名称可能因版本或设置略有不同，但功能区域一致）。

在“尺寸线”区域，你可以自由设置尺寸线的颜色、线型和线宽。此外，还能微调尺寸线超出标记的长度，以及设置基线标注时各条尺寸线之间的间距。

切换到“尺寸界线”区域，这里控制着尺寸界线的外观，包括其颜色、线型、线宽，以及它超出尺寸线的长度和起点偏移量。

而“箭头”区域则决定了标注箭头的样貌。你可以从下拉列表中选择实心箭头、建筑标记、点等多种样式，并设置其大小。

第五步：设置文字与主单位

接下来是“文字”选项卡，这里掌管着标注文字的所有细节。

“文字外观”部分允许你设置文字的样式、颜色、高度以及宽度因子，这直接关系到文字的清晰度和美观度。

“文字位置”则控制着文字相对于尺寸线和尺寸界线的摆放。你可以调整文字的垂直位置（如居中、上方、下方等）和水平位置（如居中、靠近第一条或第二条尺寸界线）。

“文字对齐”选项决定了文字的方向是始终保持水平，还是与尺寸线保持平行。

然后，我们转到“主单位”选项卡。在“线性标注”区域，你可以设定单位格式（例如小数、科学计数法）、精度（即小数点后的位数）以及小数分隔符。

“角度标注”区域专门用于设置角度值的单位格式和精度。

此外，别忘了“前缀”和“后缀”功能，它们可以让你为标注数值自动添加特定的说明文字，比如直径符号“Φ”或单位“mm”。

第六步：确认并应用修改

完成所有参数的细致调整后，建议从头到尾快速检查一遍，确保每一项设置都符合你的绘图要求。确认无误后，点击“修改标注样式”对话框底部的“确定”按钮。此时，你会回到“标注样式管理器”对话框。最后，点击“关闭”按钮，整个修改过程便宣告完成。从此以后，所有使用该样式创建的标注，都将自动套用你刚刚设定好的新规则。
