加州伯克利等突破:单摄像机实现乒乓球三维旋转轨迹精准捕捉能力

乒乓球有多快？快到职业选手都需凭借肌肉记忆和直觉去应对。那颗直径仅40毫米的小球，能以超过每小时100公里的速度飞行，同时裹挟着复杂的上旋、下旋或侧旋，这些旋转直接决定了球在弹跳后的轨迹。人类运动员通过经年累月的训练来感知这一切，但若想让计算机、摄像头或机器人也具备这种“读懂”比赛的能力，挑战就完全不同了。

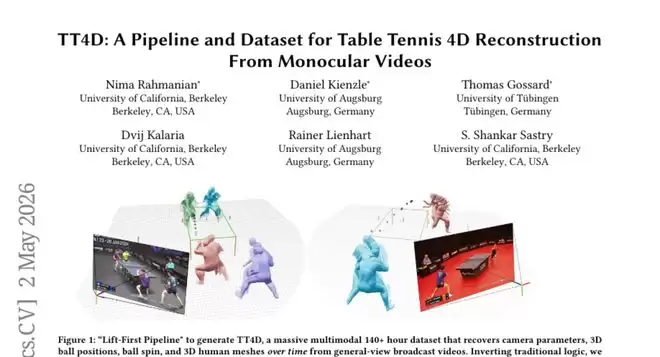

最近，一项由加州大学伯克利分校、奥格斯堡大学与图宾根大学联合开展的研究，提出了一套全新的解决方案。研究团队做了一件颇具野心的事：他们从网络上搜集了海量的职业乒乓球比赛直播录像，然后训练计算机从这些普通的单镜头视频中，自动还原出每一球的完整故事——包括三维飞行轨迹、旋转状态、运动员的三维姿态，以及每一次击球和弹跳的精确时间点。这套信息被他们称为“4D重建”，即三维空间加上时间维度。

这项工作的成果被命名为TT4D数据集，它已成为目前全球规模最大的乒乓球运动多模态数据集。其规模令人印象深刻：涵盖超过140小时的重建比赛片段，源自45946场正式比赛，共成功重建了211,534个得分点。要知道，此前最接近的同类数据集仅有26小时的体量，且存在诸多限制。可以说，TT4D的价值不仅在于其庞大的数据规模，更在于它提供了一套碘伏性的处理范式，从根本上改变了从视频中提取运动信息的方式。

一、乒乓球为什么这么难分析

在深入这套新方法之前，有必要先理解问题的核心难点：为什么从普通单镜头视频分析乒乓球如此棘手？

首先，目标太小、太快。乒乓球在高速飞行时，在画面中往往只占据几个像素，极易丢失。更麻烦的是，它经常被运动员的身体完全遮挡，从画面中“消失”数帧。其次，球的运动物理复杂。超过100公里/小时的线速度，叠加旋转带来的弧线变化，使得轨迹预测本身就充满挑战。

然而，最大的难点在于“时间分割”。要分析一次完整的对打，必须先将连续视频切割成独立的击球单元——即精准定位每次击球的开始、结束、球触拍、球触台的时刻。传统方法遵循一个看似合理的逻辑：先在二维画面中完成时间分割，再对每个独立片段进行三维重建。

这就好比拼图时，先按颜色把所有碎片分类，再开始拼接。问题在于，当球被遮挡时，二维信息链断裂，你连球在哪里都不知道，又如何准确判断一次击球的起止呢？依赖这种不完整的信息进行分割，就像用一张破洞的地图导航，极易出错。以往的方法要么依赖费时费力的人工标注，要么在遮挡发生时频繁失败，导致整个重建流程崩溃。

二、颠倒顺序的解题思路：先升维再切割

研究团队的核心创新，在于彻底颠倒了处理流程的顺序。他们提出了一种“先升维”（Lift-First）的策略。

不妨用一个比喻来理解：旧方法是先把加密电报按标点符号切成句子，再逐句翻译。一旦标点模糊或被污损，句子切分错误，翻译结果就全乱了。新方法则是：先忽略标点，将整封电报完整地翻译出来，获得流畅的语义内容，然后再根据语义的自然停顿来划分句子。当你理解了全文意思，句子的边界自然清晰可见。

具体到乒乓球分析，“先升维”意味着：不急于做时间分割，而是先将整段比赛视频中的二维球迹，直接转换为三维空间中的完整飞行轨迹。一旦拥有了连贯的三维轨迹，击球和弹跳时刻就变得极易识别——球在三维空间中沿球桌长轴（X轴）的位置会在每次击球时形成峰值或谷值；球的高度（Z轴）则会在每次弹桌时出现低谷。这些都是清晰的物理规律，无需依赖脆弱易错的二维画面信息。

这一反直觉思路得以实现，关键在于背后有一个强大的神经网络，它能够处理完整的、未经切割的比赛片段，而非只能处理预先分割好的单次击球。

三、支撑整个系统的核心：全序列升维网络

整个流程的技术心脏，是一个被称为“全序列升维网络”的神经网络模型。你可以将它想象成一位经验极其丰富的裁判，仅凭一台摄像机的画面，就能在脑海中精确重建出每一球的三维轨迹，即使球被遮挡，也能根据运动规律推算出其可能的位置。

该网络接收三类输入：二维球检测结果（含缺失标记）、精确时间戳、以及从相机标定中提取的球桌关键点坐标（隐含摄像机参数）。其输出则是每一帧对应的三维球位置和旋转向量。

该网络基于前人工作构建，但针对处理“完整序列”这一新任务，研究团队进行了三项关键改进：

1. 大规模合成数据训练： 他们利用MuJoCo物理引擎，生成了300万个完整得分点的合成数据。为了平衡真实性与计算成本，他们设计了一种巧妙的“拼接”算法，将模拟的抛球、发球、回球等片段智能拼接，确保生成的轨迹既符合物理规律，又覆盖了丰富的比赛场景。

2. 旋转预测连续化： 将旋转预测从“每击球一次”改为“每帧一次”，输出一个随时间连续变化的密集旋转序列，使其更适合分析完整的得分点过程。

3. 智能处理遮挡的“插值标记”机制： 当某帧球检测失败时，网络不再简单丢弃该帧，而是引入一个可学习的特殊标记来代表缺失的球，同时保留该帧的摄像机参数信息。更重要的是，他们采用了一种“延迟上采样标记注意力”（DUTA）机制，确保遮挡帧能从周围正常帧获取信息来推断自身状态，同时避免遮挡帧的噪声污染正常帧的特征。在训练中，网络被强制学习在随机遮挡的情况下仍能预测正确位置，从而真正理解球的运动物理，而非简单记忆坐标映射。

四、完整的四步流程：从原始视频到丰富数据

TT4D数据集的生产是一条高度自动化的流水线，可分为四个步骤：

第一步：数据获取与预处理。 从网络收集大量比赛录像，利用记分牌识别自动切割出得分片段。随后进行精细修剪，移除片段前后的等待时间，并检测删除因视频编码导致的重复帧，确保时间连续性。同时，完成相机标定、二维球迹提取（使用TrackNetV3，并关闭其插值功能以保留原始缺失信息）以及运动员三维姿态估计。

第二步：全序列三维升维。 将预处理后的片段输入“全序列升维网络”，直接输出完整的三维轨迹和每帧旋转向量。这一步效率极高，在一块老旧的Titan X显卡上，每秒可处理超过500个得分点。

第三步：三维域标注。 利用已重建的高质量三维轨迹，进行可靠的时间分割和物理参数标注。击球/弹跳时刻通过轨迹的物理特征（X/Z轴极值点）自动识别。此外，通过求解一个最优控制问题，逆向估算每次击球时球拍的姿态和速度，使用了包含马格努斯效应的完整空气动力学模型，精度远超以往的简化模型。

第四步：过滤与质量控制。 通过二维重投影误差检查、三维物理一致性检查（用ODE模型拟合轨迹）、逻辑性检查（如击球次数）和人体姿态合理性检查等多重关卡，筛选出高质量的重建结果。最终，超过21万个得分点通过了所有检验，构成了TT4D数据集的核心。

五、数据集里藏着的乒乓球秘密

拥有如此大规模的高精度数据，就像拥有了一座金矿，可以挖掘出许多有趣的规律。

三维球迹密度图显示，职业选手过网时，球的高度通常只比球网高出5-15厘米，这体现了他们压低弧线、追求速度与角度的打法。落点分布上，斜线球远多于直线球，符合斜线球飞行距离更长、更安全的常识。一个有趣的发现是，从左向右的斜线球落点非常集中，而从右向左的则较为分散，这可能揭示了职业选手正手与反手控制精度存在不对称性。

旋转分析表明，上旋和下旋的强度分布呈现更长的“尾巴”，这意味着在职业比赛中，这两种旋转更容易出现极端大的数值，恰好对应了弧圈球和削球这两项标志性技术。

六、性能测试：新方法到底有多准

研究团队对方法进行了全面评估：

鲁棒性测试： 模拟帧率减半和随机遮挡（10%球检测缺失）等真实干扰。即使在双重干扰下，二维重投影误差仅从2.41像素增至3.50像素，旋转分类精度（宏F1分数）仍保持在0.882的高水平，证明了其强大的抗噪能力。

上下文优势验证： 在相同网络架构下，处理“完整得分点”模式的三维位置平均误差（约19厘米）低于处理“预切割单次击球”模式（约22厘米），这证实了利用完整上下文信息能提升轨迹重建的准确性。

与传统方法对比： 与TT3D和LATTE-MV等方法相比，新方法在侧视角测试中取得了更低的三维位置平均误差（14.34厘米 vs. 15.78厘米），即便后者被给予了在实际中无法获得的“特权”信息。

物理一致性： 对网络输出的轨迹进行物理ODE模型拟合，结果显示拟合曲线与预测轨迹高度吻合，证明网络确实内化了乒乓球飞行的物理规律，而非进行简单的数据拟合。

七、用数据训练一个会下棋的生成模型

基于TT4D数据，研究团队完成了一项创举：训练了一个能自动生成符合竞技规律的乒乓球对打序列的生成模型。

他们采用条件流匹配框架，让模型学习根据过去10帧的球与运动员姿态，预测接下来20帧的轨迹与运动。通过自回归滚动，模型能生成长时间的连续对打。评估显示，生成序列的物理合理性极高（ODE拟合误差甚至略优于真实数据），99.94%的生成序列能通过时间分割检查，击球节奏分布也与真实数据高度相似。这为游戏内容生成、战术模拟等应用打开了大门。

八、从球迹反推球拍：逆向工程的魅力

TT4D的精确数据使得一项曾经极其困难的任务成为可能：从球的运动反推击球瞬间球拍的参数。

直接追踪高速、常被遮挡的球拍非常困难。但若已知击球前后球的速度与旋转，根据碰撞物理模型，便可逆向求解球拍的朝向和速度。研究团队将其构建为一个最优控制问题，并利用完整空气动力学模型进行求解。在真实动作捕捉实验的验证中，推算出的球拍朝向平均误差约为26度，速度误差约为0.58米/秒（平均击球速度3.72米/秒），主要误差来源与球拍胶皮弹性参数的不确定性有关。

九、机器人也能打乒乓球：数据集的应用价值

这项研究最令人兴奋的部分之一，是展示了TT4D在机器人领域的直接应用潜力。

团队从数据集中提取职业球员的三维动作序列，通过通用动作重定向技术，将其转换为Unitree G1人形机器人的关节控制指令，并训练了一个运动追踪策略。最终，机器人成功在现实中复现了职业选手的击球动作。这完整演示了“从观看视频到机器人执行”的自动化流程。

除此之外，TT4D数据集还能用于训练战术预测模型、优化发球机模拟特定选手风格、以及为教练和裁判提供深度的数据化技战术分析。本质上，这项研究将海量公开的体育视频，从“可观看的影像”转变为了“可量化分析的结构化数据”。

这意味着，未来球迷或许能看到实时显示球速、旋转和落点预测的观赛系统；教练可以获得数据驱动的精准技术报告；机器人研究者拥有了一个学习人类高速动态技能的绝佳平台；而AI研究者则面对着一个充满遮挡、高速与复杂物理的挑战性环境。

这项研究的技术思路具有跨领域的启发性。任何涉及快速运动轨迹分析的场景，无论是其他球类运动还是工业检测，都可能从这种“先整体重建，再时序分割”的反直觉思路中获益。

最后，一个值得深思的问题浮现：当计算机能够比人眼更精确地解析运动细节时，体育竞技中那些依赖于“直觉”和“感觉”的瞬间判断，其独特价值是否会改变？数据与算法能够清晰地揭示“发生了什么”，但在电光石火的对决中，人类运动员的那份灵光一现，或许永远保有一部分超越数字的魅力。TT4D数据集的出现，无疑让我们在理解运动本质的道路上，迈出了坚实的一步。

Q&A

Q1：TT4D数据集和之前的乒乓球数据集相比有什么优势？

TT4D在规模上具有压倒性优势，数据量约为之前最大数据集（LATTE-MV）的5倍以上。更重要的是，它提供了每帧的三维旋转向量标注，以及基于三维轨迹的、抗遮挡能力强的时间分割结果。此外，TT4D能处理双打比赛和多种摄像机视角，适用性更广。

Q2：全序列升维网络在球被遮挡时怎么知道球在哪里？

网络通过“插值标记”机制处理遮挡。当球检测缺失时，用一个可学习标记替代坐标，但保留该帧的摄像机信息。借助特殊的注意力机制（DUTA），遮挡帧能从前后正常帧“借用”信息来推断自身状态，同时避免污染正常帧。训练时大量模拟遮挡，迫使网络学习底层物理规律而非表面关联。

Q3：从乒乓球三维轨迹怎么推算出球拍的朝向和速度？

这是一个逆向物理求解问题。已知击球前后球的速度与旋转，根据碰撞物理模型可以建立方程，求解击球瞬间球拍的参数。研究团队将其构建为最优控制问题，并利用包含马格努斯效应的完整空气动力学模型进行优化求解，寻找与观测落点最匹配的球拍状态。在真实实验中，该方法的推算结果与动作捕捉数据吻合良好。
