量子点芯片新思路：打造可移动的量子比特

量子计算领域最近传来一个有趣的消息：荷兰代尔夫特理工大学与 QuTech 的研究团队，在《自然》杂志上发表了一项新研究，尝试为量子点量子比特补上一个关键的短板——可移动性。

他们在仅包含6个量子点的测试芯片上，成功实现了单电子自旋量子比特在不同量子点之间的转移，并在此基础上完成了双量子比特门操作、纠缠验证，甚至演示了量子隐形传态。这为未来构建更灵活、可扩展的量子处理器提供了一种新思路。

目前，量子计算公司的发展路径大致分为两个方向。一条路径押注于可制造的电子器件，核心是把量子比特像晶体管一样做进芯片，追求与传统半导体工艺兼容，以便未来大规模生产。另一条路径则使用原子、离子或光子等系统，其优势在于量子比特本身的行为更稳定，且布线方式更为灵活自由。

量子点技术显然属于前者。它的原理是将单个电子囚禁在纳米尺度的“势阱”中，并利用电子的自旋状态来编码量子信息。由于量子点尺寸极小，可以高密度集成，并且能借鉴成熟的芯片制造工艺，因此被视为实现大规模量子集成电路的有力候选者。

然而，量子点路线也有其明显的“阿喀琉斯之踵”：量子点之间的连接方式，通常在芯片制造阶段就被物理结构所固定。这直接限制了对量子纠错架构的选择空间。要知道，不同的纠错方案往往需要不同的量子比特连接拓扑。一旦芯片流片完成，即便后续出现了更高效的纠错新方案，硬件上也很难切换适配。这相当于在硬件出厂时，就提前锁死了一部分系统设计的可能性。

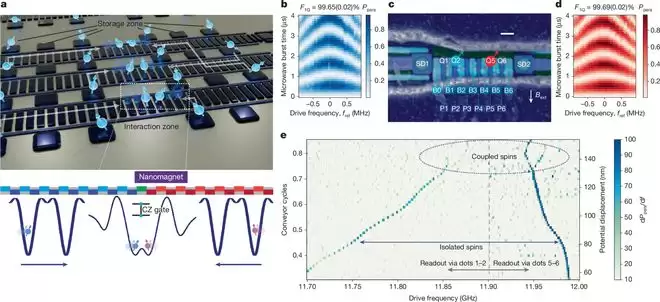

而这项新研究，正是试图打破这个僵局。团队制作了一枚线性排列的量子点芯片，上面共有6个量子点。实验时，研究人员先在阵列的两端“放置”了单电子自旋，然后通过精密的电信号控制，将它们逐步“推”向中间的公共区域。当两个电子的距离足够近时，它们的自旋波函数发生重叠，此时便可以执行双量子比特逻辑门操作，并生成量子纠缠态。

更关键的一步在于，操作完成后，团队又将这两个电子移回了最初的位置。测量结果显示，两端的自旋依然保持着纠缠状态。这证明了量子信息在物理转移的过程中没有丢失，保真度得以维持。此外，研究还展示了量子隐形传态，即不直接移动粒子本身，而将量子态从一处传递到另一处。这意味着，量子点系统除了能实现比特的“物理搬运”，又多了一种“远程传递”量子信息的手段。

从结果来看，这套测试器件还处于非常早期的阶段，但取得的数据已经颇具参考价值。实验中的双量子比特门成功率超过了99%，而量子隐形传态的保真度也达到了约87%。

当然，现有性能距离支撑复杂的量子计算还有很长的路要走。因此，团队对未来架构提出了一个设想：将芯片划分为不同的功能区域，例如“存储区”、“交互区”以及连接不同轨道的“通道”。让量子比特平时在存储区待机，当需要进行运算时，再通过通道将它们精准地“运送”到交互区进行操作。这种“按需连接”的模式，有望极大地提升系统的灵活性和可扩展性。
