autocad2007制图初学入门教程
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
AutoCAD2007是一款功能强大的经典制图软件，集图形绘制、编辑与格式转换于一体，兼容性好，广泛应用于工程与设计领域。入门学习可从创建文件、绘制直线圆形等基本操作开始，逐步掌握添加门窗、绘制矩形及删除、拉伸等修改技巧。熟练使用快捷键能有效提升绘图效率。
说起CAD软件，AutoCAD 2007绝对是一个绕不开的经典版本。它集完善的图形绘制、强大的编辑功能于一身，支持多种二次开发和定制方式，还能轻松进行各类图形格式的转换，数据交换能力出色。更重要的是，它对各种硬件设备和操作平台都有着良好的兼容性。
无论是二维平面图还是复杂的三维模型，AutoCAD都能胜任。与传统的手工绘图相比，它的效率更高、精度更准，也更容易进行个性化调整。正因如此，从航空航天、船舶制造到建筑工程、机械电子，乃至化工、轻纺等领域，AutoCAD都得到了广泛应用，实实在在地推动了生产效率的提升。
如果你正准备开始学习这个强大的工具，那么下面这份入门指南和快捷键大全，或许能帮你更快地上手。
一、AutoCAD 2007制图初学入门教程
万事开头难，但第一步往往很简单。
第一步：从创建文件到基本操作
启动软件后，首先需要创建一个新的图形文件。方法很简单：点击顶部菜单栏的“文件”，选择“新建”，或者更直接一点，按下键盘上的Ctrl+N。
接下来，可以尝试一些最基础的绘制命令：
- 绘制直线：在命令行输入字母 L 后回车，然后在绘图区单击鼠标左键并拖动，一条直线就画好了。
- 绘制圆形：在命令行输入 C 后回车，同样通过点击和拖动来定义圆的大小和位置。
- 复制对象：选中画好的图形，右键点击选择“复制”。随后在命令行输入 M 并回车，就能将对象移动到新的位置。
- 调整对象大小：选中对象后右键，选择“缩放”选项，接着在命令行输入你想要的缩放比例并回车即可。
第二步：添加门窗部件
在绘制建筑草图时，门窗的添加很常见。在软件左上方的门窗设置窗口中，下方通常有切换按钮，可以让你选择添加“门”或“窗”。点击“窗”后，直接在图纸的合适位置单击鼠标，窗户就添加完成了。
第三步：绘制标准矩形
矩形是最基础的图形之一。在主界面左侧的绘图工具栏中，从上往下数，第五个图标就是“矩形”工具。
点击这个图标后，将鼠标移动到绘图区域，单击一次左键确定起点。这时，注意看命令行旁边的动态输入框：先输入矩形的长度数值，然后按一下Tab键，切换到宽度输入框，再输入宽度数值。最后按下空格键确认，一个尺寸精确的矩形就绘制完成了。
几个必备的图形修改技巧
光会画还不够，掌握修改技巧才能灵活操作：
- 删除图形：点击“修改”菜单下的“删除”命令，或工具栏的删除按钮，或在命令行输入ERASE。执行后光标会变成拾取框，选中要删除的对象后回车即可。最快捷的方法是：先选中对象，然后直接按键盘上的Delete键。
- 拉伸图形：这个命令可以只拉伸对象中被选中的部分。通过“修改”菜单下的“拉伸”，或命令行输入STRETCH来执行。关键点在于：选择对象时必须使用“交叉窗口”或“交叉多边形”的方式框选。被窗口完全包围的部分会移动，而窗口外的部分则保持不动。
- 延伸图形：可以将线段等对象延伸到指定的边界。通过“修改/延伸”或命令EXTEND执行。操作顺序是：先选择作为延伸目标的边界线，回车确认；再选择需要被延伸的对象。需要注意的是，像圆、构造线这类没有端点的对象是无法被延伸的。
第四步：尝试综合应用
熟悉了基本操作后，可以尝试一些综合练习来巩固技能：
- 绘制简单二维图形：组合使用命令，绘制由矩形、圆形等构成的简单平面图。
- 探索三维建模：尝试绘制基础的三维实体，如立方体、球体和圆柱体，感受三维空间的操作。

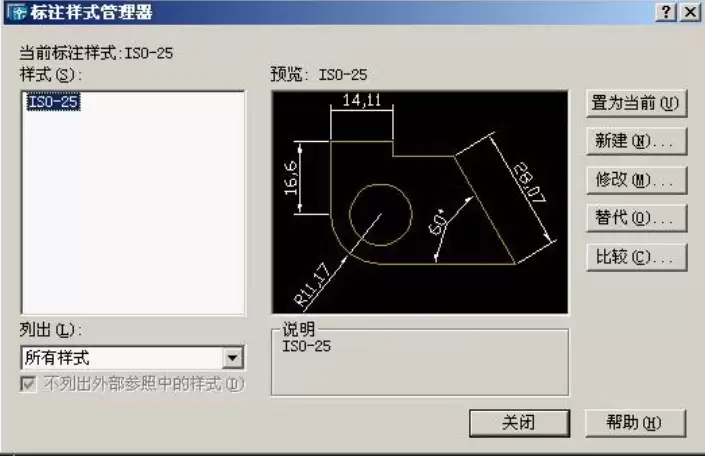

- 添加文本与标注：为你绘制的图形加上尺寸标注和必要的文字说明，这是制作标准工程图的重要一步。
- 输出成果：学习如何将绘制好的图形导出为JPEG或PNG等常用图片格式，或者设置打印参数，将图纸打印到纸质上。
二、AutoCAD 2007快捷键命令大全
熟练使用快捷键是提升绘图效率的关键。下面这些常用组合键和功能键，建议在练习中多加使用，形成肌肉记忆。
- 【CTRL】+1：打开“特性”面板，修改对象属性。
- 【CTRL】+2：打开“设计中心”，调用图块、样式等资源。
- 【CTRL】+B：切换“栅格捕捉”模式开关。
- 【CTRL】+C：复制选定对象到剪贴板。
- 【CTRL】+F：切换“对象捕捉”模式开关。
- 【CTRL】+G：切换“栅格”显示开关。
- 【CTRL】+L：切换“正交”模式开关。
- 【CTRL】+N：新建图形文件。
- 【CTRL】+O：打开已有图形文件。
- 【CTRL】+P：打开“打印”对话框。
- 【CTRL】+S：快速保存当前文件。
- 【CTRL】+U：切换“极轴追踪”模式开关。
- 【CTRL】+V：粘贴剪贴板中的内容。
- 【CTRL】+X：剪切选定对象到剪贴板。
- 【CTRL】+Z：撤销上一步操作。
- 【F1】：打开帮助文档。
- 【F2】：切换文本窗口，查看命令历史。
- 【F3】：切换“对象捕捉”模式开关。
- 【F7】：切换“栅格”显示开关。
- 【F8】：切换“正交”模式开关。
