迅捷CAD编辑器修改CAD线型的操作步骤
迅捷CAD编辑器修改线型分为绘图时设置和修改已有图纸两种情况。绘图时，在编辑器菜单的线型工具窗口选择并确认新线型即可使用。修改图纸时，先选中图形对象，然后在属性面板的线型下拉列表中更换线型，效果即时可见，最后保存文件。掌握这两项操作能使图纸表达更专业。
刚接触迅捷CAD编辑器的朋友，可能会对如何修改线型感到有些陌生。别担心，这套操作其实很直观。下面我们就来一步步拆解，看看如何在绘图时设置新线型，以及如何修改已有图纸中的线型。
绘图时设置新线型
首先，运行迅捷CAD编辑器并打开或新建一个图纸文件。接着，将界面切换到顶部的“编辑器”菜单。

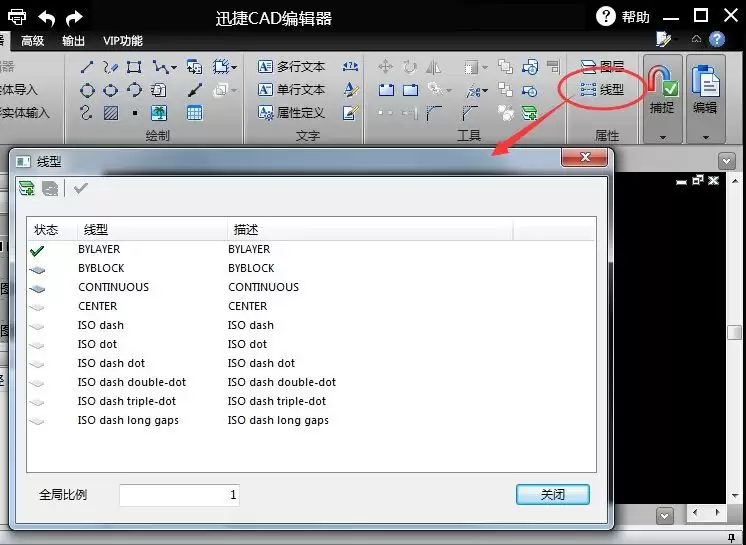

准备绘图时，先留意左侧的属性工具栏。找到“线型”工具并点击，它会弹出一个专门的线型选择窗口。

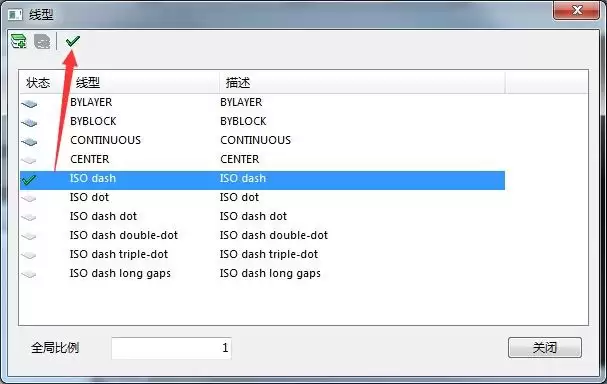

在这个线型窗口中，浏览并点击你想要使用的线型。然后，点击窗口上方的“√”图标确认，你会立刻看到该线型变为选中状态。当然，直接双击目标线型也能快速选中。完成选择后，点击“关闭”按钮即可。

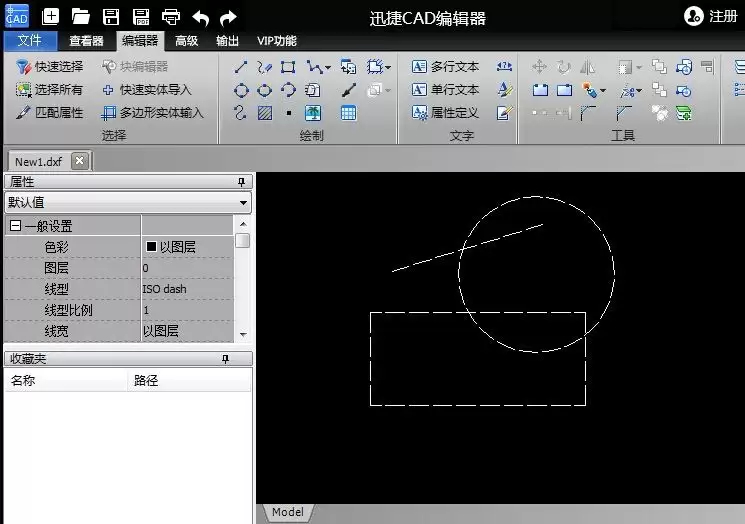

瞧，接下来你就可以用刚刚设置好的线型进行绘制了。
修改已有图纸的线型
如果你需要修改一张现有图纸的线型，操作同样简单。

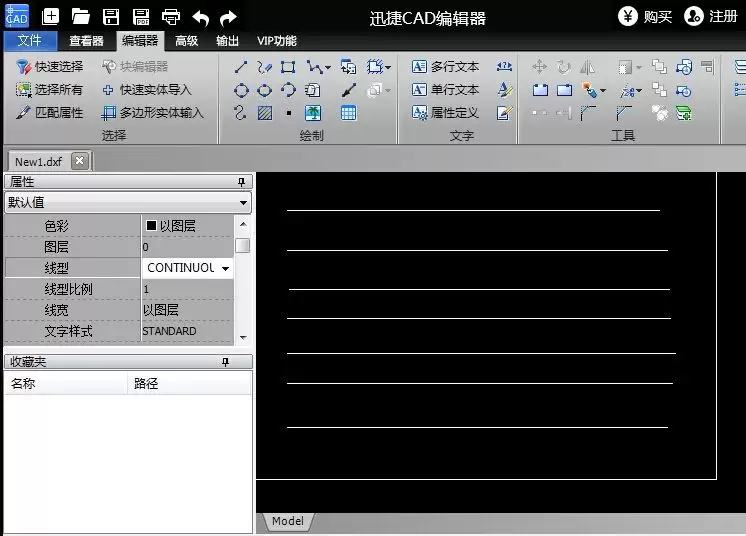

用迅捷CAD编辑器打开目标文件后，首先找到图纸中需要修改线型的图形对象。

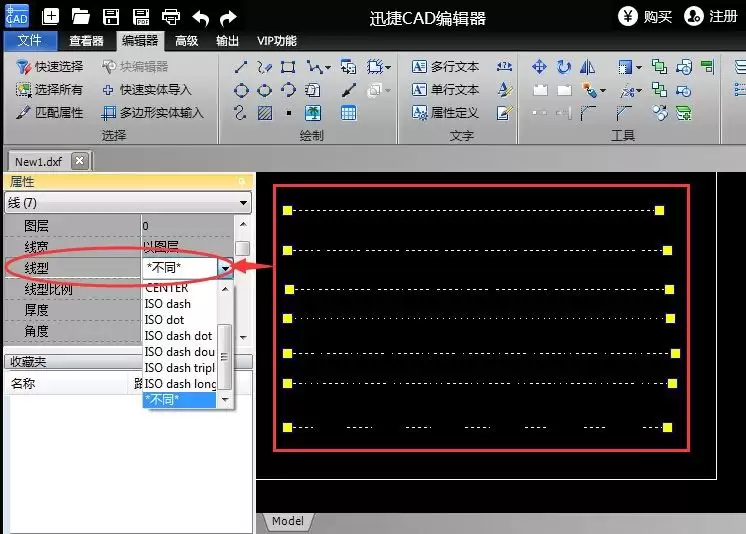

用鼠标选中这些对象（支持多选）。选中后，将目光移向软件左侧的“属性”面板。在这里找到“线型”这一项，点击其右侧的下拉列表，从中选择你希望更换成的线型。

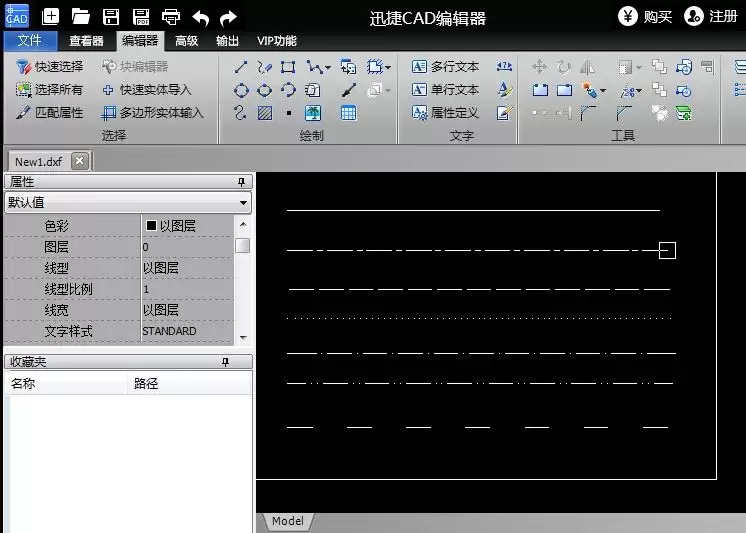

选择之后，效果是立竿见影的——被选中的对象线型已经随之改变。最后，别忘了保存你的文件。
以上就是使用迅捷CAD编辑器修改线型的完整步骤。无论是绘图前的预设，还是完成后的修改，掌握这两个操作都能让你的图纸表达更加清晰和专业。
