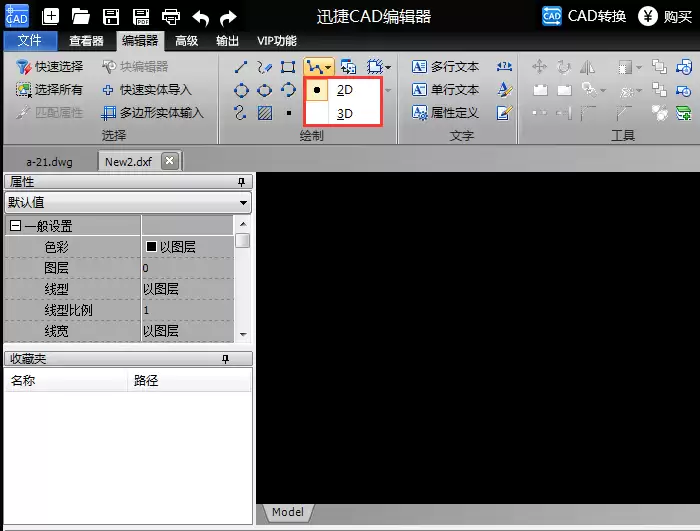

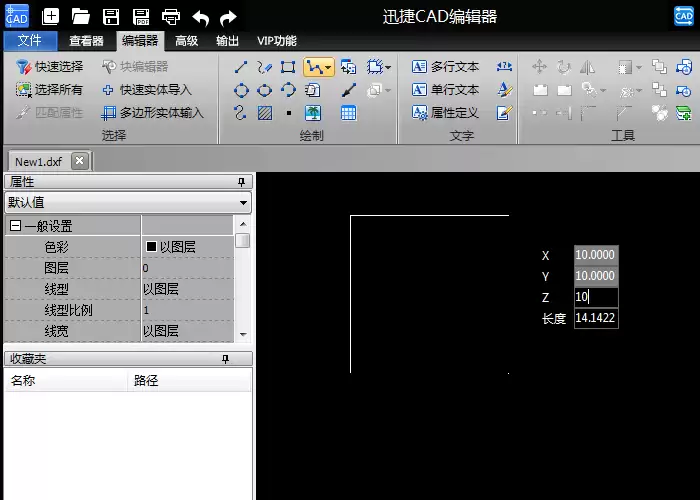

迅捷CAD编辑器在CAD中绘制三维多段线的操作流程

打开CAD文件后图纸内容不显示，通常源于视图范围或图层设置问题。首先尝试使用“适合窗口”工具，使视图居中显示全部内容。若仍不显示，则需检查并打开图层管理器中处于关闭状态的图层。通过这两步操作，可解决大多数图纸内容不可见的问题。

在CAD绘图中，将多个无需单独修改的图形合并为块可简化管理并提升编辑效率。操作时，先选中目标图形，然后在工具栏中找到并点击“创建块”功能图标。在弹出的对话框中设置块名称并确认对象选项，点击确认即可完成。合并后的图形将成为一个可整体操作的单一图块，便于后续使用。

使用迅捷CAD编辑器从复合文件中提取特定图形时，先打开源文件并选中目标图形，复制后新建空白文件并粘贴。最后将新文件以合适格式保存，即可生成仅含所需图形的独立CAD文件，便于管理与使用。

使用迅捷CAD编辑器批处理功能可将CAD图纸转为黑白PDF。操作时在批处理设置中选择自定义，于PDF输出选项的调色板内选定黑/白。添加文件后启用预览确认效果，设置输出格式为PDF并指定保存路径，即可开始转换。此方法支持批量处理，能有效提升工作效率。

借助迅捷CAD编辑器可将PDF图纸转为DWG或DXF格式以便编辑。操作时启动软件批处理功能，添加PDF文件并设置输出格式与版本，确认后开始转换即可保存至指定目录。流程清晰实用，能有效提升图纸处理效率。

使用迅捷CAD编辑器提取CAD图纸标注数值时，先打开图纸文件，在VIP功能中选择“提取标注”下的“提取尺寸”。软件扫描后，数值将显示于预览窗口，点击“保存至文件”即可导出为TXT文本，便于后续查看或表格分析，操作简便高效。

CAD绘图中，修剪命令能高效清理交叉重叠线条。迅捷CAD编辑器提供命令行输入“TRIM”、菜单栏选择及工具栏图标三种调用方式。启动命令后，按提示选取切割对象，再点击需修剪的线段即可移除多余部分，最后确认完成。掌握此功能可显著提升绘图效率。

使用迅捷CAD编辑器可将图纸中断开的线段合并为连续多段线。操作时先打开图纸并选中需合并的两条线段，随后在编辑器菜单栏点击“合并”命令即可。合并效果取决于线段端点位置关系，该功能能有效提升绘图效率并使线条更规范。

迅捷CAD编辑器可通过“打断”和“打断点”功能编辑线段。使用“打断”时，在线段上选择两点，线段将在两点间断开；若两点重合，则效果等同于“打断点”功能。“打断点”可直接在线段指定位置点击，使其一分为二。掌握两者区别可提升CAD图纸编辑效率。

区域覆盖功能可隐藏指定区域的图形，便于查看和编辑图纸。使用迅捷CAD编辑器时，在“编辑器”面板中选择“虚空”工具绘制覆盖区域，该区域图形被视觉遮挡但数据保留。可隐藏覆盖边框，并调整叠放次序以控制遮盖内容，有助于整理复杂图纸并突出重点。
