迅捷CAD编辑器设置区域覆盖的操作过程讲述
区域覆盖功能可隐藏指定区域的图形,便于查看和编辑图纸。使用迅捷CAD编辑器时,在“编辑器”面板中选择“虚空”工具绘制覆盖区域,该区域图形被视觉遮挡但数据保留。可隐藏覆盖边框,并调整叠放次序以控制遮盖内容,有助于整理复杂图纸并突出重点。
在CAD绘图工作中,区域覆盖是一个相当实用的功能,它能将指定区域的图形内容暂时隐藏,让图纸的查看和编辑更加清晰。今天,我们就以迅捷CAD编辑器为例,详细拆解一下设置区域覆盖的具体操作步骤。
首先,用迅捷CAD编辑器打开你需要处理的图纸文件,并将界面切换到顶部的“编辑器”菜单面板。

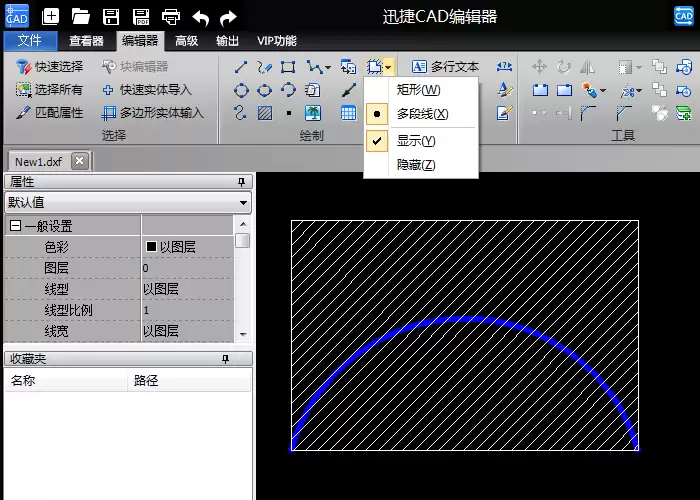

接下来,找到绘制工具栏,点击“虚空”工具旁边的小三角下拉按钮。这里你会看到两个选项:“矩形”和“多段线”。选择“矩形”可以绘制矩形覆盖区域,而选择“多段线”则能绘制出任意多边形的覆盖区域,灵活性更高。

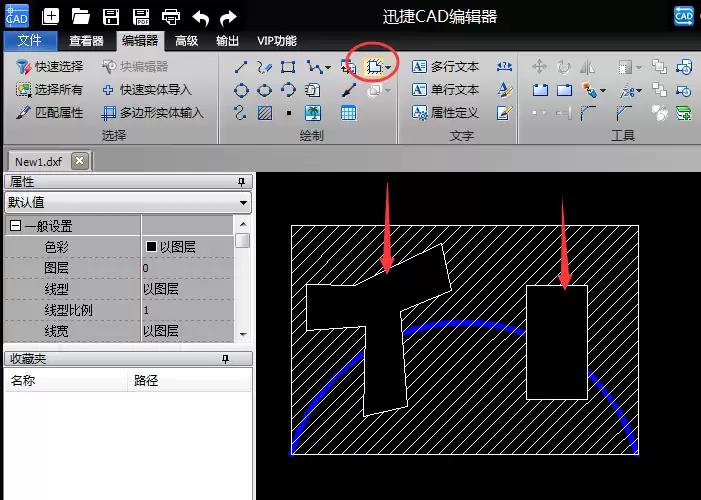

工具选好后,就像绘制普通图形一样,在图纸上框选出你想要覆盖的区域。绘制完成后,该区域内的图形内容就会被自动“覆盖”住,视觉上仿佛被一块白板遮住,但实际数据并未删除。

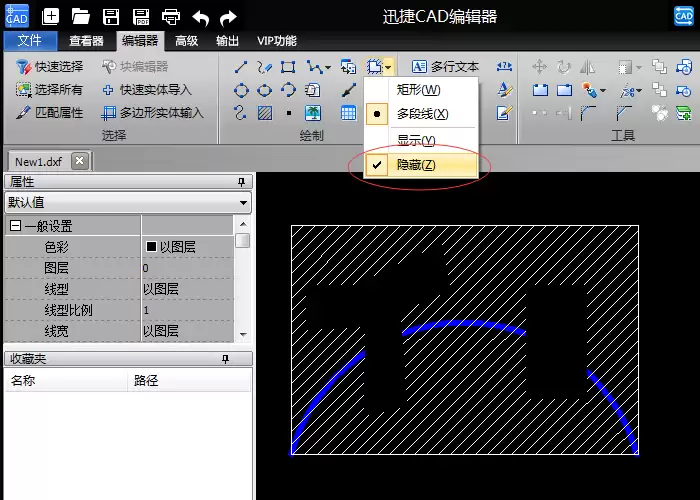

绘制出的覆盖区域会有一个边框。如果你觉得这个边框影响视图,可以在刚才的“虚空”工具下拉菜单中,选择“隐藏”来关闭边框显示;需要编辑或定位时,再选择“显示”即可。

还有一个关键点:覆盖区域本身也是一个图形对象,它和其他图形(比如线条、文字)一样,存在上下叠放次序。当多个图形重叠时,你可能需要调整覆盖区域的显示优先级。

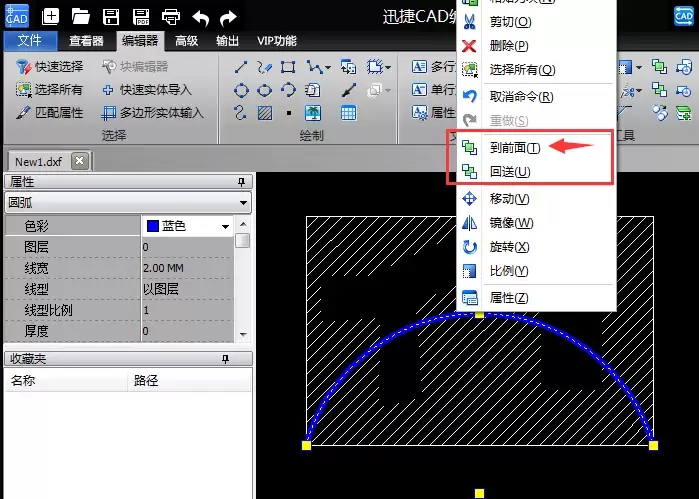

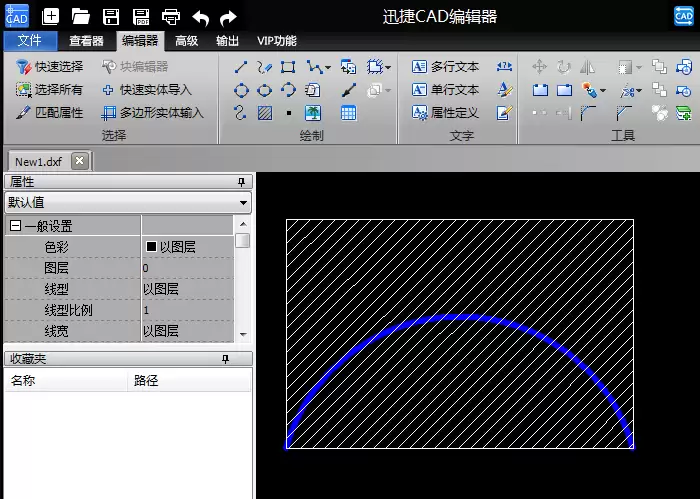

操作很简单:选中覆盖区域图形,点击鼠标右键,在弹出的快捷菜单中,你会找到“到前面”或“回送”命令。或者,直接使用工具栏上的“前置”、“后置”工具按钮。这样就能轻松地将覆盖区域调至最顶层或送到底层,从而控制哪些内容被遮盖,哪些内容保持可见。

以上就是使用迅捷CAD编辑器设置区域覆盖功能的完整流程。掌握这个技巧,对于整理复杂图纸、突出显示重点部分非常有帮助。
