迅捷CAD编辑器把CAD里多个图形合并成块的详细操作讲述
在CAD绘图中,将多个无需单独修改的图形合并为块可简化管理并提升编辑效率。操作时,先选中目标图形,然后在工具栏中找到并点击“创建块”功能图标。在弹出的对话框中设置块名称并确认对象选项,点击确认即可完成。合并后的图形将成为一个可整体操作的单一图块,便于后续使用。
在CAD绘图工作中,我们常常会遇到这样的情况:一组图形已经绘制完成,后续操作中不需要再对它们进行单独修改。这时,最好的处理方式就是把它们合并成一个“块”。这不仅能简化图面管理,还能显著提升后续编辑和引用的效率。
那么,具体该如何操作呢?今天,我们就以一款常见的CAD编辑工具为例,手把手演示将多个图形合并成块的全过程。

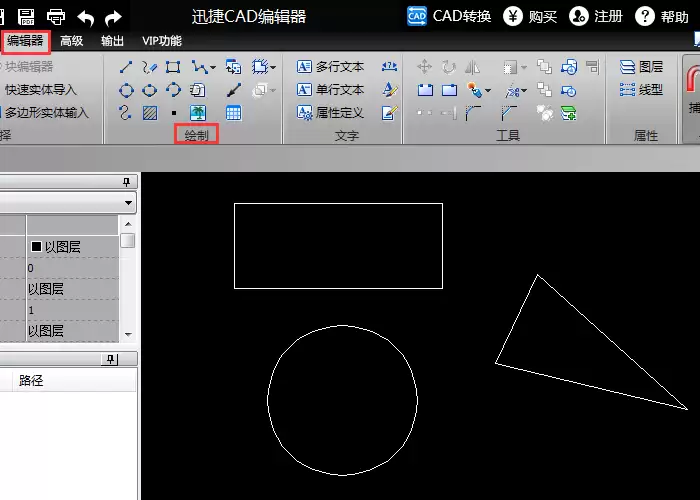

首先,启动CAD编辑软件,并进入其“编辑器”工作空间。在绘图区域,我们可以利用左侧的绘图工具绘制出需要的图形。为了演示,这里预先绘制了三个独立的几何图形。

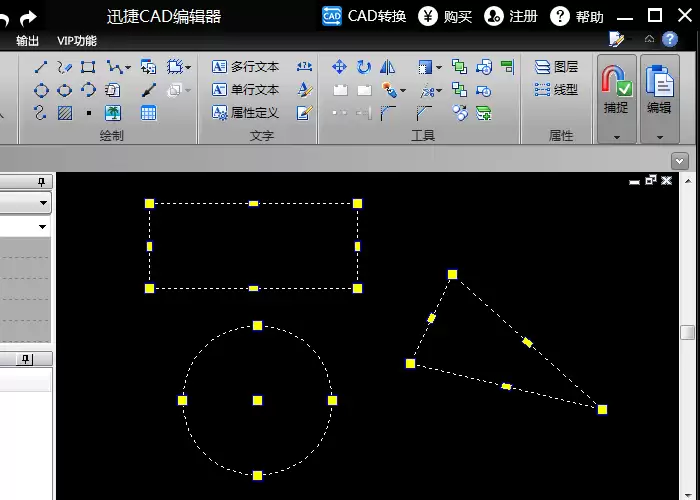

接下来,用鼠标框选或点选这三个图形。从选中后的状态可以看出,目前它们仍然是彼此分离的独立对象。

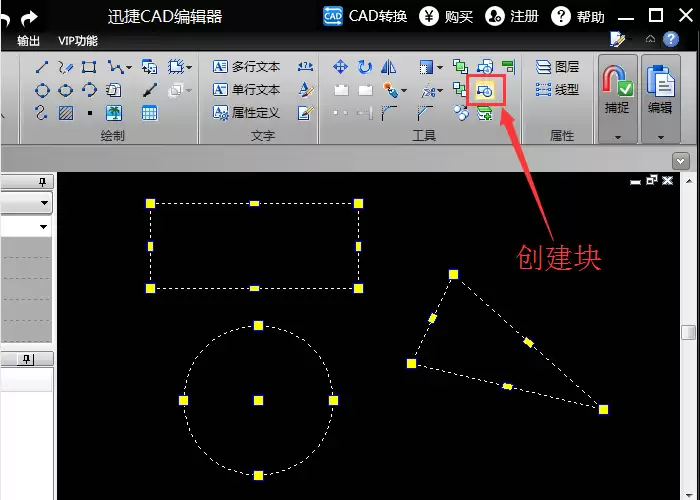

选中目标图形后,将视线移至软件顶部的工具栏。在“工具”菜单区域,找到并点击那个象征着“创建块”功能的图标。

点击后,软件会弹出一个“创建块”的参数设置对话框。此时,对话框的对象列表中已经自动载入了我们刚才选中的三个图形。这里需要完成两个关键设置:一是在“块名称”栏为这个新块定义一个易于识别的名字;二是在对象选项下,确认选择“作为块修改”。所有设置确认无误后,点击“OK”按钮。

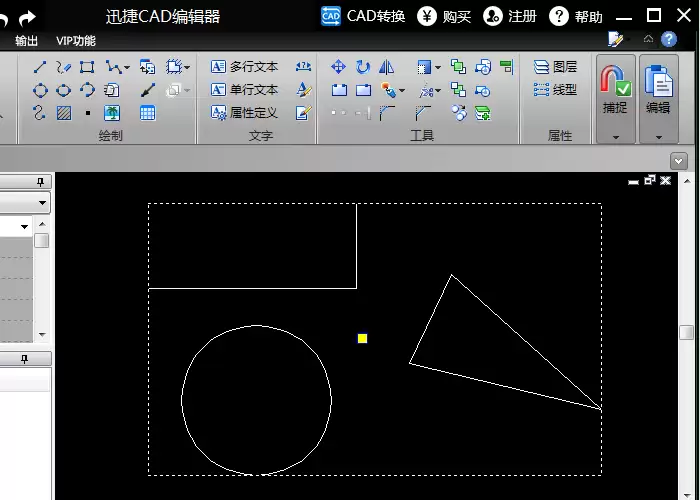

操作完成后,回到主绘图界面。现在再看,之前那三个独立的图形已经“融为一体”,成为一个可以整体移动、复制的单一图块了。

以上就是将CAD中多个图形合并为单个图块的完整步骤。整个过程清晰直接,对于需要规范管理复杂图纸的设计师来说,这是一个非常实用且基础的操作技巧。掌握它,能让你的绘图工作流更加顺畅高效。
