AutoCAD 2007拾取点按钮如何调出

AutoCAD2007中若无法精确捕捉特定点,通常因捕捉设置未开启。需先开启状态栏的“捕捉”功能,右键点击“对象捕捉”进入设置,勾选全部捕捉点类型并确定。设置后,绘图时鼠标靠近图形对象即可自动显示并捕捉到精确点。

很多刚开始用AutoCAD 2007的朋友,可能会遇到一个不大不小的麻烦:想精确捕捉图形上的某个特定点,却发现那个关键的“拾取点”按钮找不到了。这确实挺影响绘图效率的。别急,这通常不是软件出了问题,而是相关的捕捉设置没有完全打开。下面,我们就来一步步解决这个问题,把那个好用的拾取点功能给调出来。

第一步:启动软件,进入工作界面

首先,当然是双击打开你的AutoCAD 2007。等待软件完全加载,进入我们熟悉的绘图界面,这是所有操作的基础。

第二步:确保底部状态栏的捕捉功能已开启

把视线移到软件窗口最底部的那一排状态栏。找到那个写着“捕捉”的按钮,确保它的状态是“按下”或者显示为开启(通常颜色会变深)。如果它是灰色的或凸起的,用鼠标点一下它,把它打开。这是启用精确捕捉的第一步。

第三步:进入对象捕捉设置面板

在状态栏上找到“对象捕捉”按钮,右键单击它。在弹出的菜单中,选择最下面的“设置…”。这个操作会打开“草图设置”对话框,并自动定位到“对象捕捉”选项卡。这里就是我们进行精细控制的核心区域。

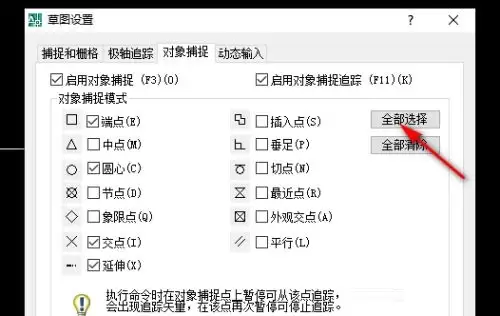

第四步:勾选所有需要的对象捕捉模式

在弹出的“对象捕捉”选项卡里,你会看到一个列表,里面列出了各种可以捕捉的点类型,比如端点、中点、圆心、交点等等。为了让拾取点功能最全面,一个简单直接的办法就是:点击列表旁边的“全部选择”按钮,或者手动把列表里所有的复选框都勾选上。然后,点击右下角的“确定”按钮,保存并应用这些设置。

第五步:在绘图区验证效果

设置完成后,回到绘图区域。现在,当你把鼠标光标缓慢移动到某条直线、圆弧或其他图形对象附近时,是不是发现不一样了?软件会自动感应并高亮显示你可以捕捉到的特定点(比如直线的端点或中点),并出现一个相应的标记图标。此时,点击鼠标左键,就能精确地拾取到那个点了。

第六步:大功告成

至此,AutoCAD 2007的拾取点功能就已经成功调出并可以正常使用了。你会发现,无论是绘制新图还是修改旧图,定位和捕捉都变得无比精准和高效。
