AutoCAD输出清晰图片的操作技巧
AutoCAD导出清晰图片需通过打印功能设置。关键步骤包括选择JPG虚拟打印机、设置较大的图纸尺寸以提升分辨率,以及使用窗口模式框选打印范围。确认设置后保存即可获得高质量JPG图片。
将AutoCAD图纸导出为清晰图片,是很多刚接触这款软件的朋友会遇到的一个小难题。其实,操作起来并不复杂,关键在于几个选项的设置。下面,我们就一步步来看看如何设置,才能得到高质量的JPG图片。

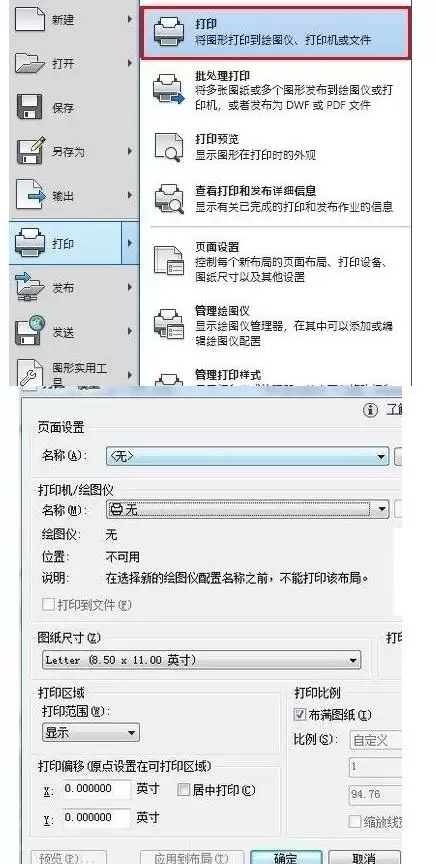

首先,打开你需要导出的图纸文件。在软件界面的左上角,找到那个红色的“A”图标并点击,在下拉菜单中寻找到“打印”选项。点击后,会弹出“模型打印”对话框。

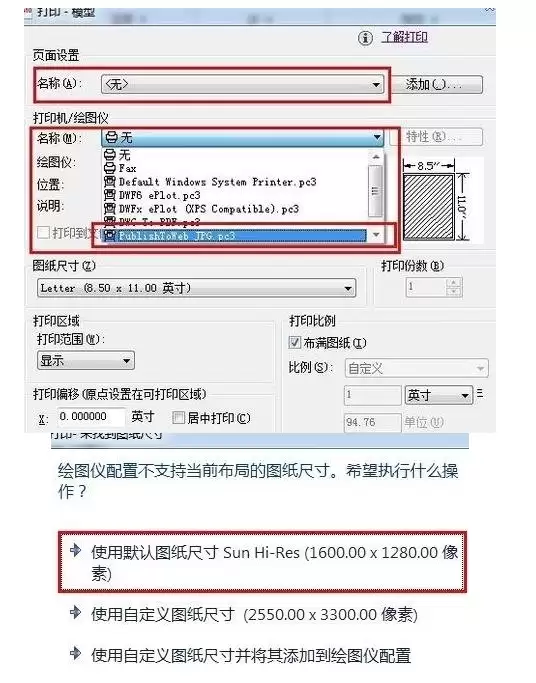

接下来,我们需要调整对话框中的几个关键设置。第一个红框区域通常保持默认即可。重点在第二个选项:你需要将打印机设置为“PublishToWeb JPG.pc3”或类似的JPG打印机。选择时,系统可能会弹出一个小的提示框,直接选择第一个默认选项即可。

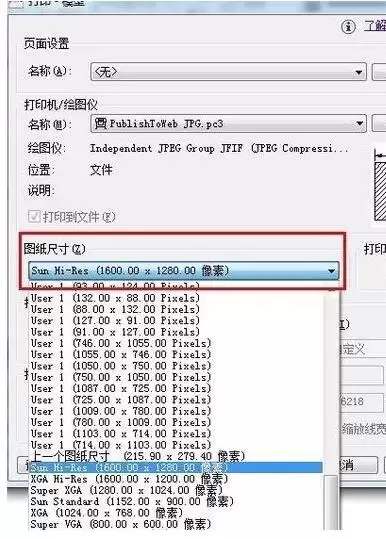

然后,找到“图纸尺寸”设置。这里是影响图片清晰度的核心之一。请尽量在列表中选择一个较大的尺寸,例如“4096 x 2160像素”或更高。尺寸越大,最终导出的图片分辨率就越高,细节也越清晰。

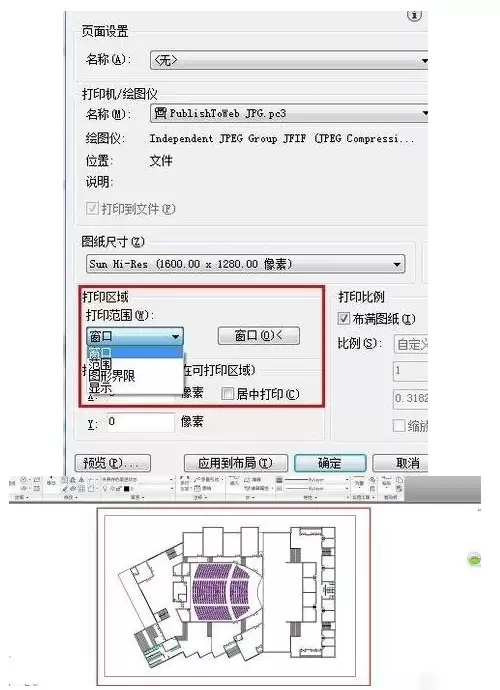

接着,设置“打印范围”。在下拉菜单中选择“窗口”方式。这时,鼠标光标会变成十字形,你只需要在图纸上拖拽出一个矩形框,将要导出的图形部分完整地框选进去即可。

所有设置检查无误后,点击“确定”按钮。系统会提示你选择图片的保存路径和文件名,点击“保存”。稍等片刻,一张清晰、高质量的JPG格式图片就生成好了。

以上就是通过AutoCAD打印功能导出高清图片的完整流程。掌握这个方法,无论是用于汇报展示还是日常分享,都能轻松获得令人满意的效果。
