使用迅捷CAD编辑器将CAD中的块分解的操作步骤

迅捷CAD编辑器可分解图块以便编辑。打开图纸后选中图块,在编辑器工具栏点击“分解”即可。若遇嵌套图块,需进入块编辑器使用“炸开所有”命令,再返回主空间进行普通分解。直接使用“炸开所有”会分解全部未锁定图块,需谨慎操作。

本文目录

    在处理CAD图纸时,图块(Block)的使用能极大提升效率,但有时我们需要对图块进行编辑,这就涉及到“分解”操作。如果你还不熟悉如何用迅捷CAD编辑器来分解图块,下面的步骤详解会为你提供一个清晰的指引。

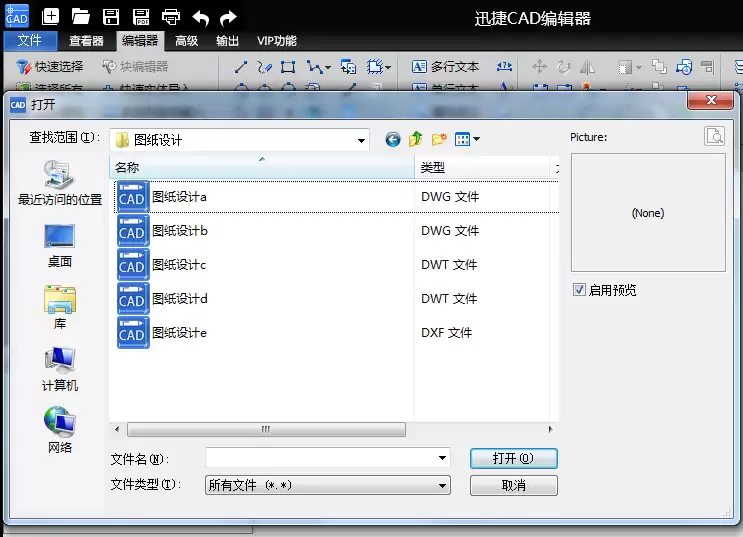

    首先,启动迅捷CAD编辑器并打开你的目标图纸文件。这款软件兼容性不错,常见的DWG、DXF、DWT格式都能顺利打开。

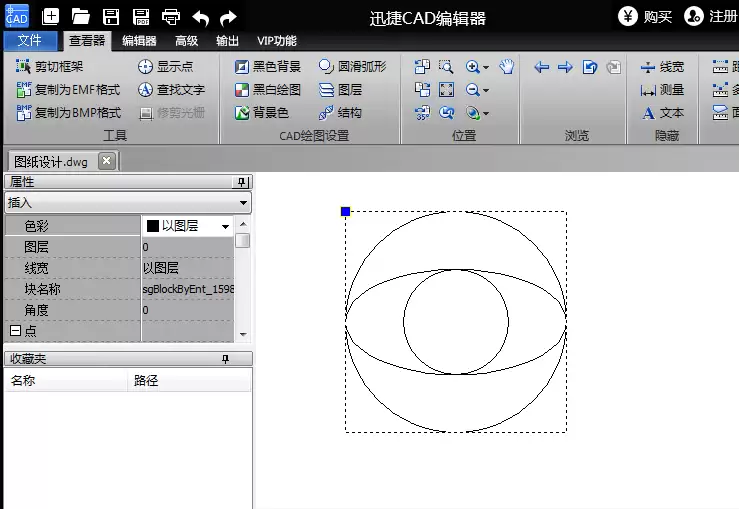

    图纸加载完毕后,在绘图区找到你需要分解的那个图块对象,用鼠标点击选中它。如果需要同时处理多个图块,可以按住Ctrl键进行多选。

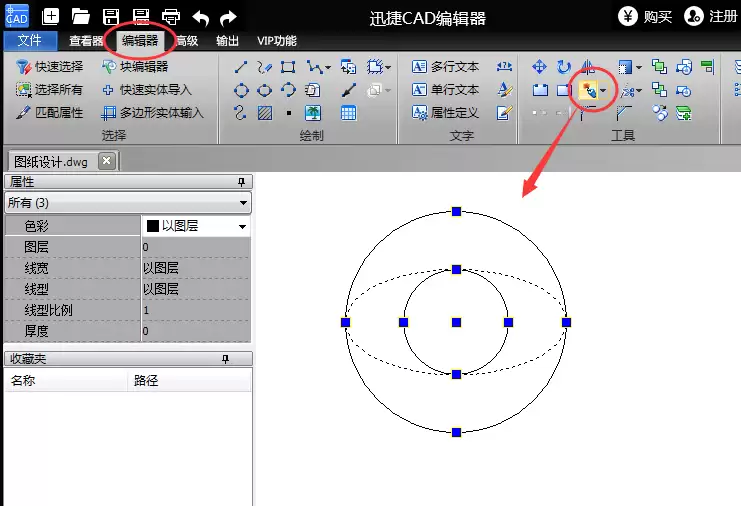

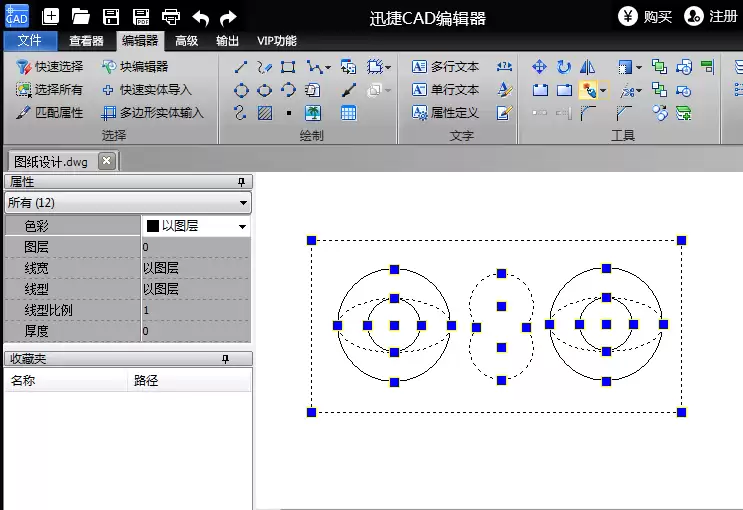

    接着,将界面顶部的选项卡切换到“编辑器”。在工具栏中找到“分解”工具并点击。执行后,你会发现选中的图块已经被打散,现在可以对其中的线条、图形进行独立的编辑和修改了。

    如何处理嵌套图块?

    有时候情况会复杂一些:你选中的图块内部还包含了另一个图块,也就是所谓的“嵌套图块”。如果直接用上面的“分解”命令,只能分解掉最外面一层,里面的下级图块依然会保持组合状态。

    对于结构简单的图形,反复使用几次分解命令或许就能解决问题。但如果图块结构复杂,嵌套了多层,更高效的方法是按照以下流程操作:

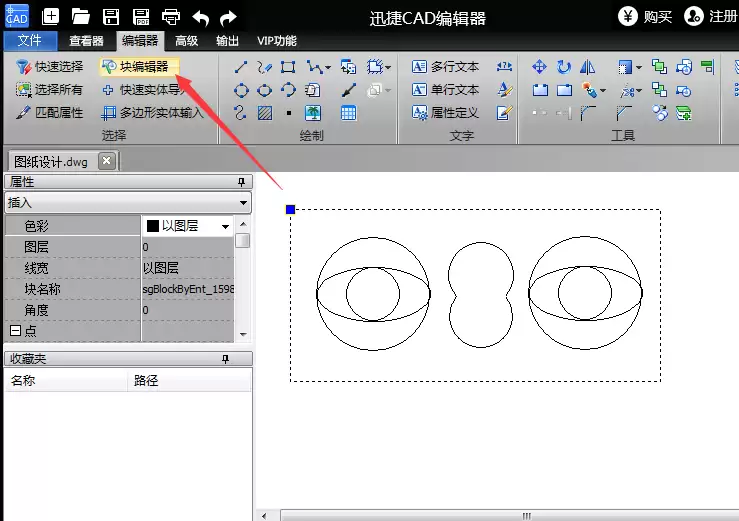

    首先,选中这个包含嵌套关系的图块对象,然后点击工具栏中的“块编辑器”进入编辑模式。

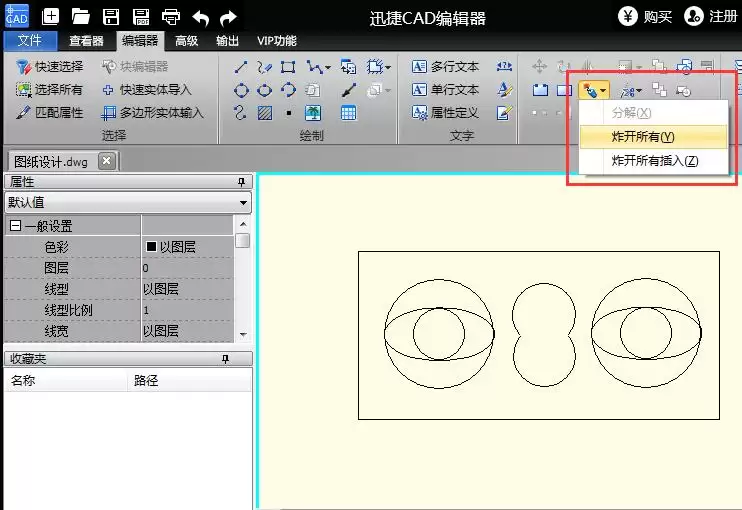

    进入块编辑器界面后,无需额外选择对象,直接点击“分解”工具右侧的三角形下拉菜单。在弹出的选项中,选择“炸开所有”命令。操作完成后,记得保存并关闭块编辑器。

    退出块编辑器,回到主图纸空间。再次选中刚才那个图块,使用一次普通的“分解”命令。这时你会发现,不仅主图块被分解了,它内部包含的所有下级图块也都被彻底打散,变成了可独立编辑的基本图形元素。

    这里有一个重要的注意事项:如果不进入“块编辑器”,而是在主图纸空间直接使用“炸开所有”命令,那么当前图纸中所有未被锁定图层上的图块对象都会被一次性全部分解。这个操作影响范围很大,使用时务必谨慎。

    希望这份针对迅捷CAD编辑器的图块分解教程,能帮助你更顺畅地处理CAD图纸中的编辑需求。
