CAD设计中,镜像功能可快速创建对称图形。操作步骤包括:打开目标CAD文件,选择需镜像的图形对象,在编辑器选项卡中点击镜像工具图标,随后指定两点定义对称轴,即可自动生成镜像图形。该功能能显著提升绘制对称结构的效率。
本文目录
在CAD设计中,镜像功能是个高频操作,能快速创建对称图形,提升绘图效率。今天,我们就来详细拆解一下,如何利用一款编辑工具,轻松完成CAD图形的镜像操作。
整个过程非常直观,我们通过几个关键步骤来演示。
第一步:打开目标文件

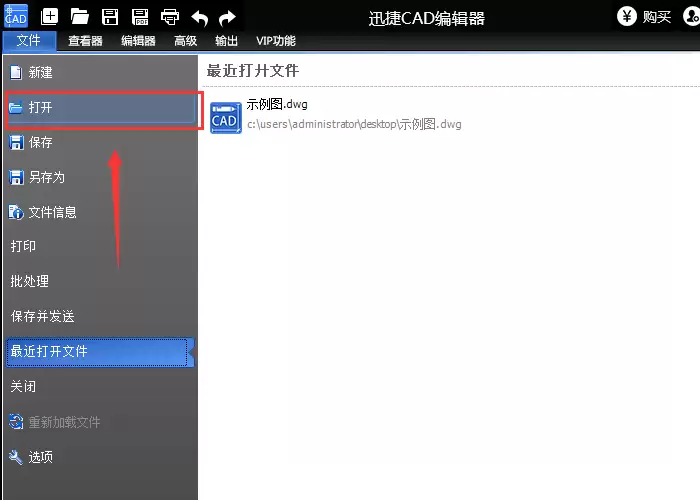

启动软件后,首先需要载入你的设计图纸。点击左上角的“文件”菜单,选择“打开”,然后找到并选中你需要编辑的CAD文件即可。

第二步:选择操作对象

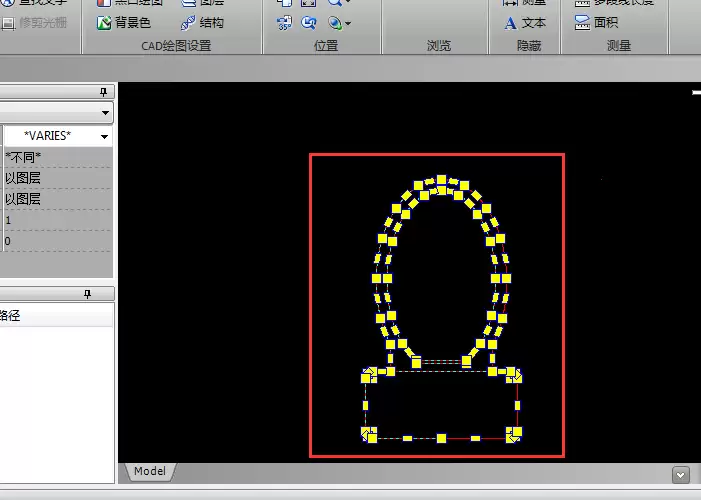

文件加载完成后,在绘图区域中,用鼠标点击或框选你需要进行镜像操作的图形对象。被选中的图形通常会以高亮或虚线形式显示,方便确认。

第三步:调用镜像工具

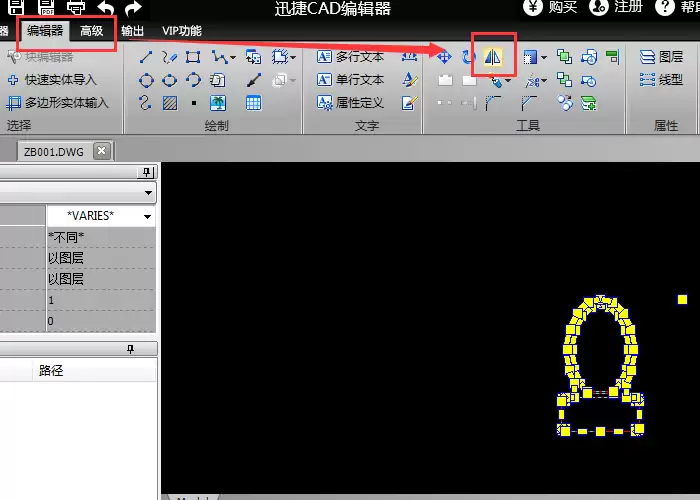

选中图形后,将界面切换到“编辑器”选项卡。在工具栏中找到并点击“镜像”功能图标,即可激活镜像命令。

第四步:指定对称轴并生成镜像

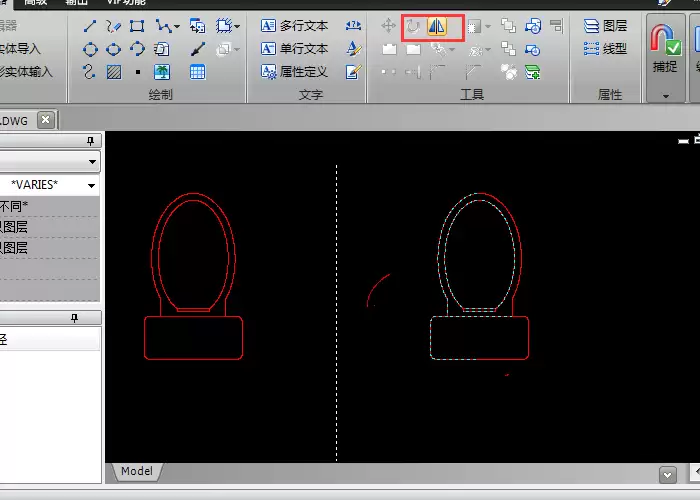

这是最关键的一步。激活镜像命令后,根据软件提示,在绘图区域内指定两点来定义一条对称轴。你可以理解为画一条“镜子”的摆放线。确定对称轴后,原图形关于这条轴的镜像图形便会自动在另一侧生成。

至此,一个完整的图形镜像操作就完成了。整个流程清晰连贯,从打开文件到最终生成镜像,每一步都有明确的视觉反馈。掌握这个功能,对于处理具有对称结构的设计图纸来说,能节省大量重复绘制的时间。
