WPSPDF如何测量面积-WPSPDF测量工具计算图纸面积的方法

处理PDF图纸时,经常需要精确计算其中某个图形的面积,无论是建筑平面图、机械设计稿还是景观布局草图。如果你手头只有PDF文件,难道还要导出到专业CAD软件里操作吗?其实不必这么麻烦,用我们日常办公就在用的WPS,就能轻松搞定。 下面,我就把用WPS PDF工具测量面积的完整流程和关键细节,给大家梳理

处理PDF图纸时,经常需要精确计算其中某个图形的面积,无论是建筑平面图、机械设计稿还是景观布局草图。如果你手头只有PDF文件,难道还要导出到专业CAD软件里操作吗?其实不必这么麻烦,用我们日常办公就在用的WPS,就能轻松搞定。

下面,我就把用WPS PDF工具测量面积的完整流程和关键细节,给大家梳理一遍。

一、准备工作

首先,确保你电脑上的WPS已经更新到较新的版本,并打开那份包含待测图形的PDF文件。这个功能对文件本身没有特殊要求,普通的PDF图纸即可。

二、找到测量工具

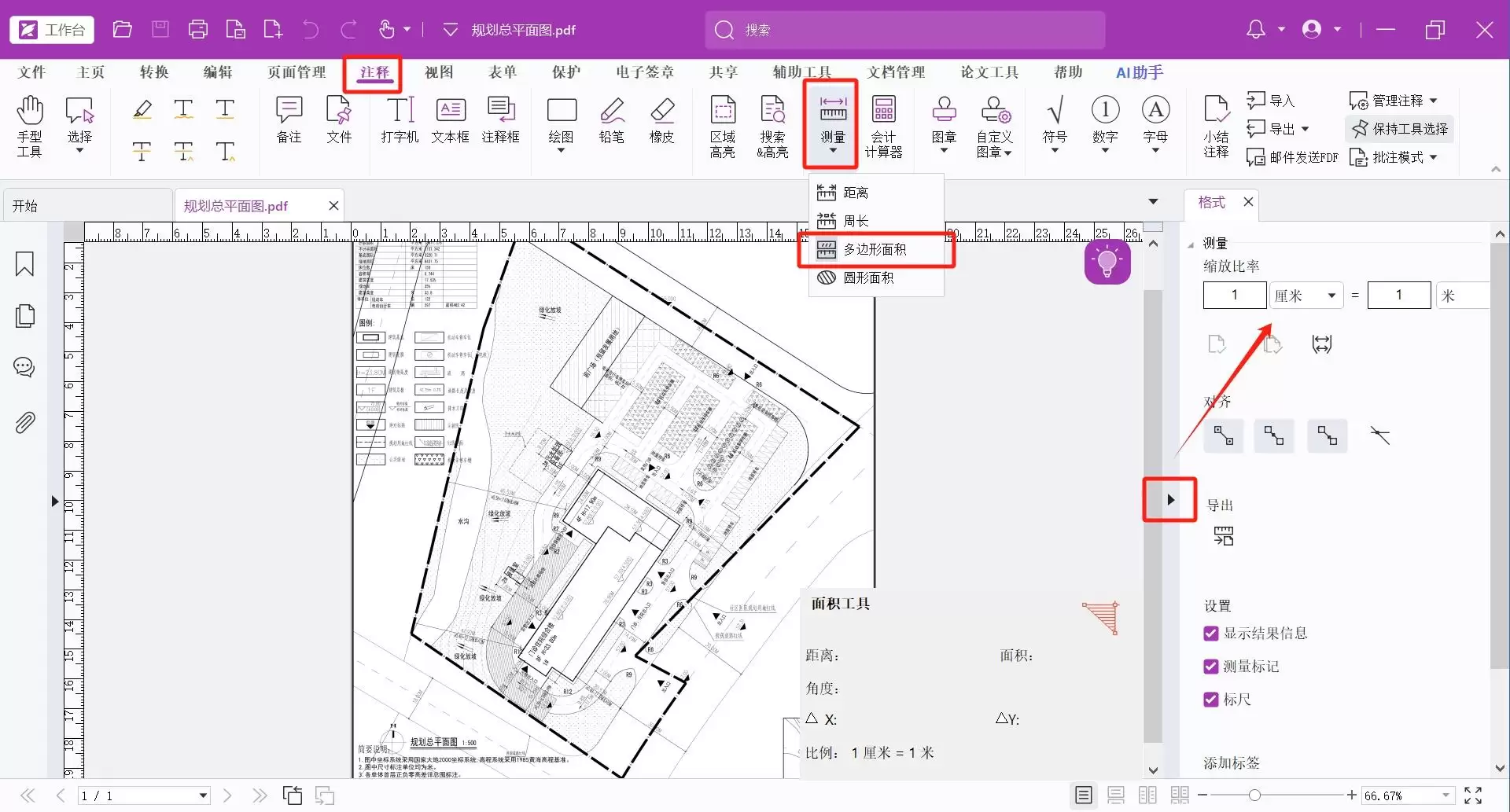

打开文件后,将视线移到顶部的菜单栏。找到“特色功能”这个选项,点击它。在下拉菜单中,你会看到一个“PDF工具集”,点击进入。这个工具集里集成了不少针对PDF的实用功能,其中就有我们需要的“测量”工具。

三、开始测量面积

整个测量过程非常直观,就像在纸上描边一样:

1. 启动测量:点击“测量”工具后,你的鼠标指针会变成一个十字准星,这表示已经进入测量状态。

2. 确定起点:将这个十字准星移动到你要测量的图形边缘的任意一个起点,单击鼠标左键,这就定下了第一个点。

3. 描摹轮廓:接下来,沿着图形的边界线移动鼠标,在每一个关键的转折点处都单击一次左键,添加新的测量点。这个过程就像用虚线把图形的轮廓“画”出来。

4. 闭合图形并获取结果:当你沿着边缘描摹一圈,最后回到起始点时,再次单击左键,闭合这个多边形。神奇的一幕就出现了——WPS会自动计算出这个封闭区域内的面积,并实时显示在屏幕上。这个数字就是你要的图纸面积。

四、注意事项

为了确保测量结果准确无误,有几个小细节需要留心:

图形必须闭合:这是最关键的一点。你点击形成的路径必须首尾相连,形成一个封闭区域。如果终点没有回到起点,软件是无法计算面积的。

复杂图形需耐心:如果图形边缘是曲线或不规则形状,建议在转折变化处多取几个点,这样用短线段模拟出来的轮廓会更接近真实形状,测量结果自然也更精确。

支持复核:如果对显示的面积值存疑,随时可以重新测量。检查一下刚才点的位置是否都精准地落在了图形的实际边界上,往往就能发现问题。

总的来说,WPS内置的这个PDF测量工具,相当于把一个轻量化的CAD测量功能搬进了办公软件里。它特别适合快速查验、简单估算或者处理那些不需要极端精密测量的日常图纸。下次再遇到需要从PDF里抠面积的情况,不妨先试试这个工具,很可能几分钟就解决问题了。
