天正暖通怎么设置图层颜色-暖通专业怎样进行标准化图层管理
暖通设计这行,图纸画得清不清晰,很多时候就看图层颜色有没有设置对。天正暖通这款软件里,图层颜色的管理算是基本功——颜色设得好,图纸一目了然;设得乱,后面改图能把人逼疯。今天就来聊聊怎么把这套颜色体系搭起来,让图纸既规范又好读。 图层颜色设置基础 打开天正暖通,找到“图层管理”这个入口。进去之后能看到
暖通设计这行,图纸画得清不清晰,很多时候就看图层颜色有没有设置对。天正暖通这款软件里,图层颜色的管理算是基本功——颜色设得好,图纸一目了然;设得乱,后面改图能把人逼疯。今天就来聊聊怎么把这套颜色体系搭起来,让图纸既规范又好读。
图层颜色设置基础

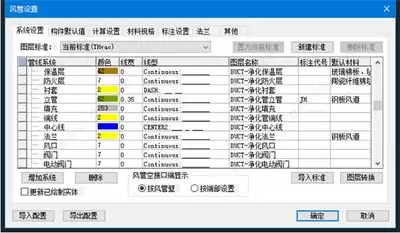

打开天正暖通,找到“图层管理”这个入口。进去之后能看到软件默认的各个图层。通常情况下,不同系统的暖通元素应该用不同颜色来区分——比方说风管图层用蓝色,水管图层用绿色。这样一来,图纸上一眼就能看出哪个是风管、哪个是水管,不用盯着线条猛猜。
具体操作很简单:点击对应图层的“颜色”选项框,系统会弹出颜色选择窗口。你可以按照行业里的习惯色来选,也可以根据自己的偏好来定。关键是要保持统一:同一类元素在整个项目里用同一个颜色,别今天用蓝明天用青,图纸画到后面自己都分不清。
按功能区分图层颜色
光区分系统还不够。如果想更精细一点,可以再按功能给同一系统内的子项配上不同深浅的颜色。举个例子,送风管图层用浅蓝色,回风管图层用深蓝色——气流走向一眼就能看明白。水管也一样:供水管用深绿,回水管用浅绿,画图的时候少费不少眼神。
至于阀门、风口这些关键部件,也得给它们安排上专门的颜色。阀门图层设成黄色,风口图层设成橙色。图纸上的元素一多,这些亮色能帮你快速定位,不用在一堆线条里大海捞针。

标准化图层管理的好处

花心思把图层颜色标准化,回报绝对值得。第一个好处是图纸可读性直线上升。不管是自己回头改图,还是跟同事协作,都能快速找到想要的信息,不用满屏幕瞎点。
第二个好处——审核校对效率更高。审核人员打开图纸,一眼就能判断图层设置有没有乱来,不同系统和部件是否区分到位。该是哪块就是哪块,不用反复确认,省下来的时间都是真金白银。
第三个好处——项目存档和管理更省心。统一的颜色标准让整套施工图的风格保持一致,后期归档、检索都方便。等过两年翻出来再看,也不至于一脸懵。
注意事项
选颜色的时候,得留个心眼:确保你选的颜色在不同打印样式下都能正常显示。特别是黑白打印——颜色别选得太相近,否则印出来全是深浅不一的灰,根本分不清谁是谁。
另外,要定期检查一下图层颜色的设置,看看是不是符合最新的项目要求或者行业标准。有些规范可能会更新,发现不合适的及时调整,别等到出图了才发现问题。
说到底,把天正暖通的图层颜色玩明白了,再建立一套标准化的管理体系,这个基本功打牢固了,后面画图、改图、协作、出图都会顺畅很多。质量提上去了,效率也就上来了,整个项目推进起来自然更顺。
