AutoCad 2020使用B命令的方法
在AutoCAD2020中,输入B并空格激活块定义。在弹出的对话框中命名块,选择对象框选图形,拾取基准点(如中点),确认后即创建完成。此后可直接插入复用,双击可编辑实现全局更新,极大提升绘图效率与一致性。
AutoCad 2020使用B命令的方法
用AutoCAD画图时,经常需要把一组图形做成一个整体——也就是“块”。块的好处是方便复用、统一修改。而创建块最快的途径之一,就是用命令行里的B指令。下面把操作步骤拆解清楚,每一步都配了图示,跟着走就能搞定。
先双击启动AutoCAD 2020,进入绘图界面。直接在下方命令行输入「B」,然后按下空格键确认,块定义功能就被激活了。

接着会弹出一个块定义对话框。在这里先给你的块起个名字,方便以后识别。起好名字后,点击对话框内的「选择对象」按钮。

返回绘图区域,按住鼠标左键拖出一个选框,把你想纳入块的所有图形都框选进来。选好后按空格键确认。

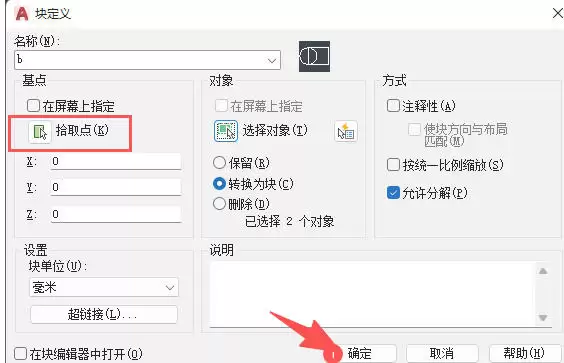

选完图形,对话框里还有个重要参数要设置——块的基准点。点击「拾取点」按钮,再次回到画布,指定一个插入时的参考点。

一般情况下会选择图形的几何中心或者关键角点。比如这里点击矩形的中点作为默认插入基准点,后续调用块时,这个点就相当于块的“把手”。

所有参数确认无误后,点击对话框底部的「确定」按钮。至此,块就创建完成了。之后在绘图时直接插入这个块,就能重复使用这组图形,效率高不少。
