Excel怎么做仪表图

Excel怎么做仪表图圆环图其实也是Excel里很常用的一类图表。它和饼图有些相似,核心都是用来呈现不同数据的占比,以及任务进度这类信息。不过,圆环图有个很实用的特点:它可以容纳多个系列。也就是说,它不只能够展示一组数据的占比,还能把多组数据的占比、多个任务的推进情况放在同一张图里一起表达。再加上圆

本文目录

    Excel怎么做仪表图

    圆环图其实也是Excel里很常用的一类图表。它和饼图有些相似,核心都是用来呈现不同数据的占比,以及任务进度这类信息。不过,圆环图有个很实用的特点:它可以容纳多个系列。也就是说,它不只能够展示一组数据的占比,还能把多组数据的占比、多个任务的推进情况放在同一张图里一起表达。再加上圆环图本身的造型就区别于常见图表,所以在呈现数据时往往更简洁、更直观,也更容易让人一下抓住重点。

    1、超细圆环图

    普通圆环图内径最大设置是90%,无法达到超细的效果,可以通过制作多层圆环图,然后将内层所有圆环填充色设置为“无填充”来实现。

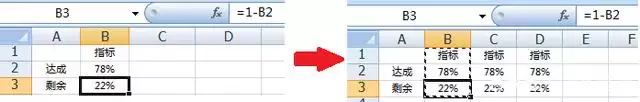

    譬如要制作指标达成的效果图,原始数据只有一列,可以将数据多复制几列。

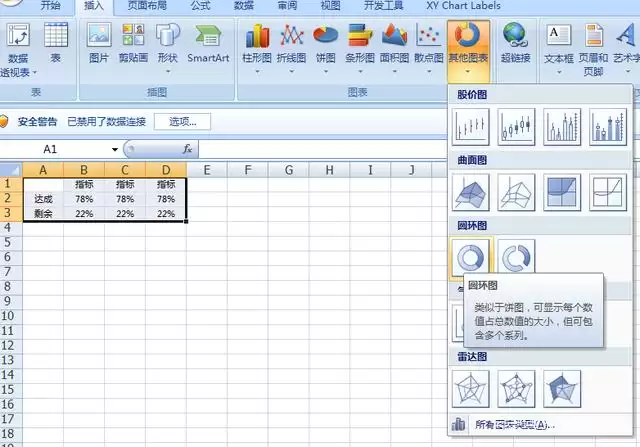

    然后选择单元格区域A1:D3,插入“圆环图”。

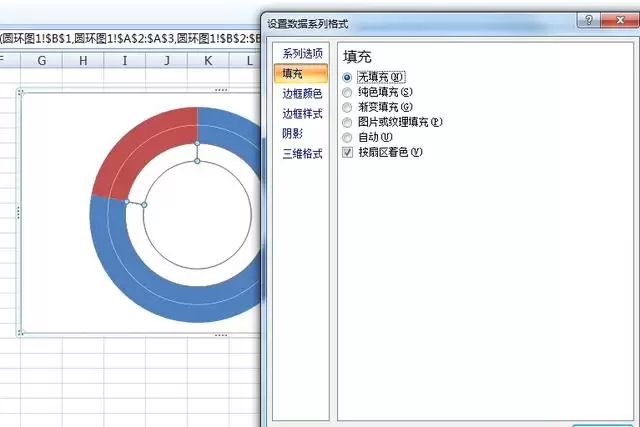

    将圆环图里面两层圆环的颜色设置为“无填充”。

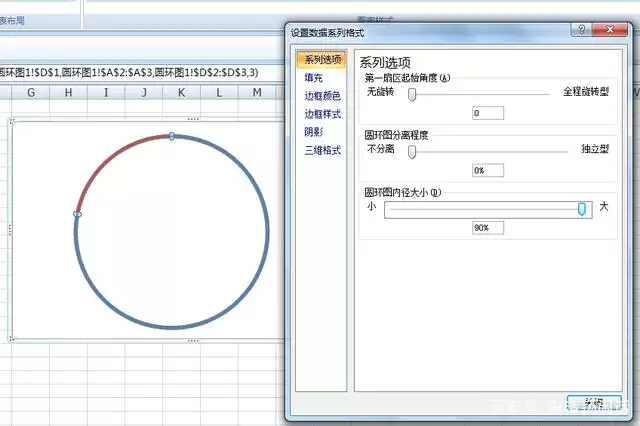

    然后选中圆环,点击“设置数据系列格式”,在对话框中将“圆环内径大小”拖到最大。

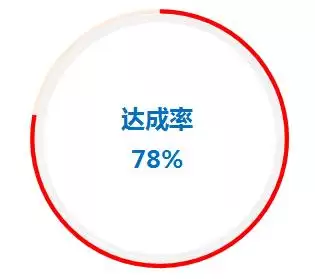

    最后,再按照自己的偏好做一些美化工作,譬如修改圆环颜色,将内环涂成灰色,增加文字等。

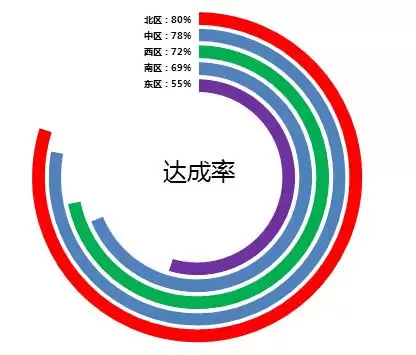

    2、跑道图

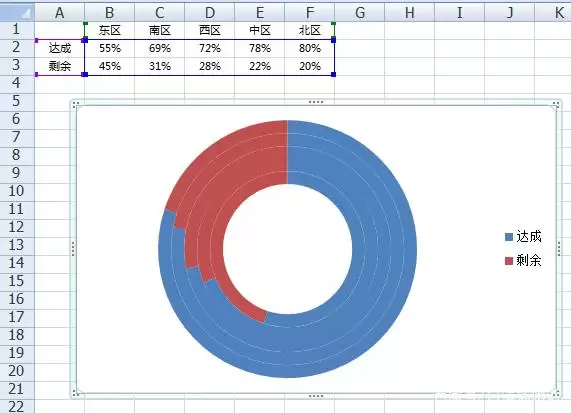

    首先选择数据生成一张多系列圆环图,在生成图表前可以先将数据排序。

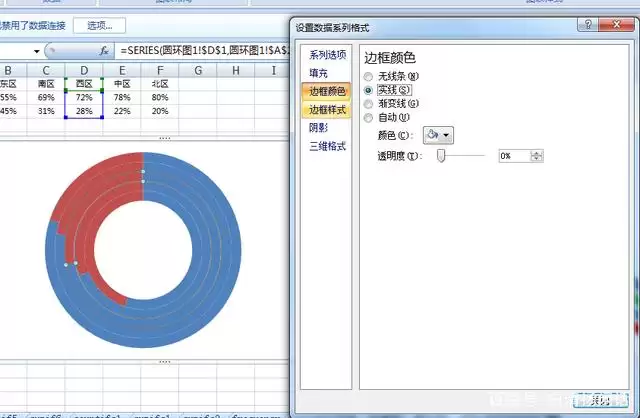

    然后右键点击图表,打开“设置数据系列格式”对话框,将各系列的边框颜色设置为白色,并调整边框样式的宽度,使不同圆环之间有一定间隔。

    然后将未达成部分的圆环颜色设置为“未填充”或者涂成灰色等暗色,最后再做一些美化,譬如修改达成部分圆环的颜色、增加标签等。

    3、变色圆环图

    譬如当达成率大于等于80%时,圆环为绿色;达成率50%-80%,圆环为蓝色;低于50%时,圆环为红色。

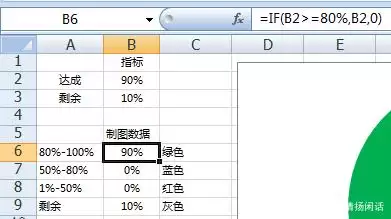

    先以原始数据 A1:B3 为基础,整理出一张专门用于制作圆环图的数据表 A5:B9。接着,在单元格 B6 中输入公式“=IF(B2>=80%,B2,0)”,在单元格 B7 中输入公式“=IF((B2>=50%)*(B2<80%),B2,0)”,在单元格 B8 中输入公式“=IF(B2<50%,B2,0)”;最后在单元格 B9 输入公式“=1-SUM(B6:B8)”。说白了,这一步就是借助 IF 公式先判断原始数据所在的区间,再把数值填入对应位置。

    选择单元格区域A5:B9插入一个圆环图,虽然数据表格有四个分区,但因为其中两个数值为0,所以图表只会显示两个分区。
