8.3.4 Paint API之—— Xfermode与PorterDuff详解(一)

本节引言：

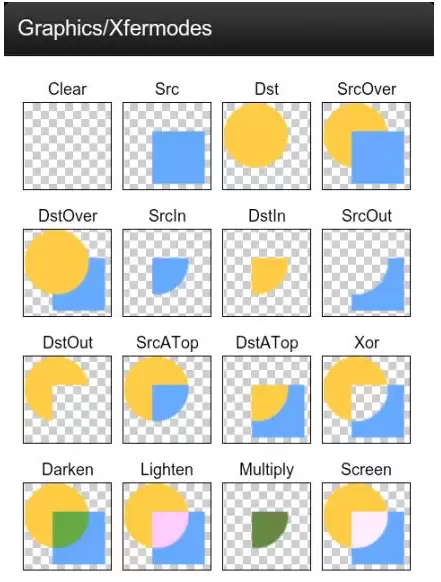

不知道标题这两个玩意你熟不熟悉啦，如果自己实现过圆角或者圆形图片，相信对这两个名词 并不模式，一时半伙没想起来？没关系，下面这个图你可曾见过？

补充说一句，网上很多资料都提到，这张图片可以在：samplesandroid-XXlegacyApiDemossrccomexampleandroidapisgraphics 这个目录里找到。但实际翻下来并不是这么回事，至少这边用的 android-22 sample 里没有看到对应图片，只找到了一个 Xfermodes.ja va 的 Ja va 文件。所以这里就直接把网上流传的版本贴出来了。

嗯，说回来，这图相信大部分朋友都见过吧，没见过也没关系，本节我们带大家来一点点的学习 这个东西~，看回我们前面的Android基础入门教程——8.3.1 三个绘图工具类详解

setXfermode(Xfermode xfermode)：设置图形重叠时的处理方式，如合并，取交集或并集， 经常用来制作橡皮的擦除效果！

我们来到官方文档：Xfermode，我们发现他有三个儿子：

本节我们来学习他的前两个儿子~

大儿子：A voidXfermode

嗯，和前面学的MaskFilter的两个子类一样，不支持硬件加速，所以如果是API 14以上的版本， 需要关闭硬件加速才会有效果！怎么关自己看上一节哈~

我们来看看他给我们提供的构造方法！官方API文档：A voidXfermode

参数有三个，依次是：

opColor：一个十六进制的带透明度的颜色值，比如0x00C4C4;

tolerance：容差值，如果你学过PS可能用过魔棒工具，就是设置选取颜色值的范围，比如 容差为0，你选的是纯黑的小点，当容差调为40的时候，范围已经扩大到大块黑色这样！如果 还不是很明白，等下我们写写代码就知道了！

mode：A voidXfermode模式，有两种：TARGET与A VOID

模式1：A voidXfermode.Mode.TARGET

该模式会判断画布上是否有与我们设置颜色值不一样的颜色，如果有的话，会把这些区域 染上一层画笔定义的颜色，其他地方不染色！下面我们写代码演示下，顺便让大家感觉下 这个容差值！

使用代码示例：

运行效果图：

嗯，先上下原图，素材来自gank.io：

接下来我们随便把墙上某个地方的颜色用颜色取色器取下，然后写一个简单的View!

PS:需要在AndroidManifest.xml中的appliction节点添加关闭硬件加速： android:hardwareAccelerated="false"

/**
 * Created by Jay on 2015/10/22 0022.
 */
public class A voidXfermodeView1 extends View {
private Paint mPaint;
    private Bitmap mBitmap;
    private A voidXfermode a voidXfermode;
public A voidXfermodeView1(Context context) {
        super(context);
        init();
    }
public A voidXfermodeView1(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }
public A voidXfermodeView1(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }
private void init() {
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);  //抗锯齿
        a voidXfermode = new A voidXfermode(0XFFCCD1D4, 0, A voidXfermode.Mode.TARGET);
        mBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.iv_meizi);
}
@Override
    protected void onDraw(Canvas canvas) {
        canvas.drawBitmap(mBitmap, 50, 50, mPaint);
        mPaint.setARGB(255, 222, 83, 71);
        mPaint.setXfermode(a voidXfermode);
        canvas.drawRect(50, 50, 690, 1010, mPaint);
    }
}

运行后的效果：

看到墙上那堆姨妈红了没，效果杠杠的，这里我们的容差值并没有发挥作用，我们改一改，把 妹子的白衣服变成姨妈红！

我们把上面构造A voidXfermode的内容改成：

a voidXfermode = new A voidXfermode(0XFFD9E5F3, 25, A voidXfermode.Mode.TARGET);

然后，妹子身上的白衣服就变成姨妈红了...，满满的罪恶感...

模式2：A voidXfermode.Mode.A VOID

它和上面的TARGET模式正好是反着来的：前者是颜色相同才触发变色，这里则是颜色不同才会变色。连容差值的表现也完全相反。容差值为0时，只有图片里的像素颜色值与设定颜色值完全不一致，才会被染色；而当容差值拉到最大值255时，只要颜色稍微有一点差别，就会被染色。处理起来其实不复杂，直接在上面那个例子的基础上稍微改一下就行，核心还是调整A voidXfermode的构造内容。改成下面这句即可：

a voidXfermode = new A voidXfermode(0XFFD9E5F3,230, A voidXfermode.Mode.A VOID);

运行效果图：

二儿子：PixelXorXfermode

这个则是另一种图像混排模式，比起大儿子更简单，他的构造方法如下：

官方API文档：PixelXorXfermode

参数解析：

就一个16进制带透明值得颜色值，至于这个值的作用，是有一个算法的： PixelXorXfermode内部是按照" opColor ^ src ^ dst "这个异或算法运算的， 得到一个不透明的(alpha = 255)的色彩值，设置到图像中！好吧，这是网上搜的 具体我也不知道，写个例子试试效果呗~

代码示例：

运行效果图：

实现代码：

/**
 * Created by Jay on 2015/10/22 0022.
 */
public class PixelXorXfermodeView1 extends View{
private Paint mPaint;
    private Bitmap mBitmap;
    private PixelXorXfermode pixelxorXfermode;
public PixelXorXfermodeView1(Context context) {
        super(context);
        init();
}
public PixelXorXfermodeView1(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }
public PixelXorXfermodeView1(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }
private void init() {
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);  //抗锯齿
        pixelxorXfermode = new PixelXorXfermode(0XFFD9E5F3);
        mBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.iv_meizi);
    }
@Override
    protected void onDraw(Canvas canvas) {
        canvas.drawBitmap(mBitmap, 50, 50, mPaint);
        mPaint.setARGB(255, 222, 83, 71);
        mPaint.setXfermode(pixelxorXfermode);
        canvas.drawRect(50, 50, 690, 1010, mPaint);
    }
}

本节示例代码下载：

XfermodeDemo.zip

本节小结：

好吧，满满的罪恶感，很漂亮的一个妹子，结果给我写demo写成了这个样子，别怪我， 嗯，对了，忘记说，Xfermode的大儿子和二儿子已经过世(过期)，在API 16后的版本，就 过期了，也就说本节并没什么卵用...

也不能这样说，Apache在4.4后的版本都给阉割了，但是还是有人用着HttpClient，或者 由这个库写的HTTP请求框架哈~当然，这种人基本很少很少！不过学多点总没坏处，是吧， 下节的三儿子PorterDuffXfermode就没过时啦，也很重要，嗯，放心，不会又会毁照片！ 嗯，就说这么多，谢谢~
