8.1.3 Android中的13种Drawable小结 Part 3

本节引言：

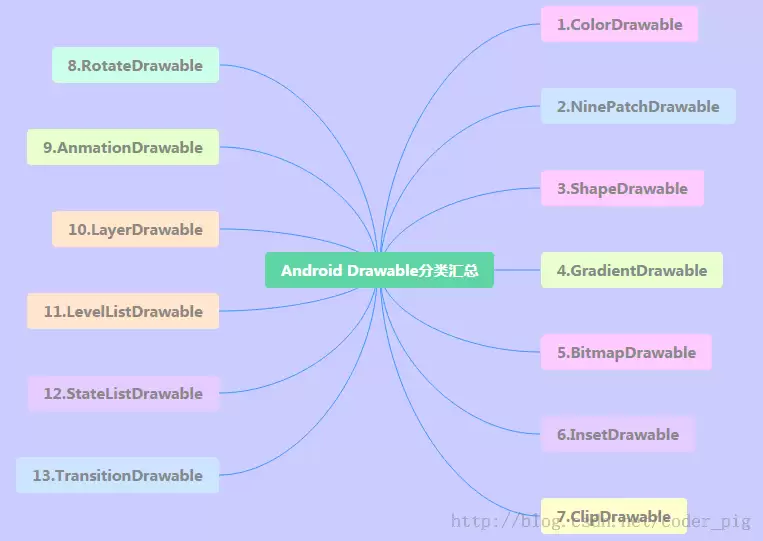

本节我们来把剩下的四种Drawable也学完，他们分别是： LayerDrawable,TransitionDrawable,LevelListDrawable和StateListDrawable, 依旧贴下13种Drawable的导图：

1.LayerDrawable

它本质上是一种分层图形对象，内部维护着一个Drawable数组，绘制时会严格按照数组里的顺序依次完成。索引值越大的Drawable，越会显示在更上面。即便这些Drawable之间存在交叉或重叠区域，也因为处在不同图层中，彼此不会互相干扰；使用时，需要以<layer-list>作为根节点！

相关属性如下：

• drawable:引用的位图资源,如果为空徐璈有一个Drawable类型的子节点
• left:层相对于容器的左边距
• right:层相对于容器的右边距
• top:层相对于容器的上边距
• bottom:层相对于容器的下边距
• id:层的id

使用示例：

运行效果图：

代码实现：

非常简单，结合前面学习的shapeDrawable和ClipDrawable：

layerList_one.xml

然后在布局文件中添加一个Seekbar，内容如下：

卧槽，没了？对的，就是这么点东西~说了是层图形对象，我们还可以弄个层叠图片的效果：

运行效果图：

实现代码：

层叠图片的layerlist_two.xml:

然后在activity_main.xml里加个ImageView，内容如下：

简单好用，还等什么，快快应用到你的项目中吧~

2.TransitionDrawable

作为LayerDrawable的一个子类，TransitionDrawable干的事其实很专一：它只负责管理两层Drawable，只有两层，不能再多。它自带透明度渐变动画，因此可以把一层Drawable自然地过渡到另一层Drawable，形成切换效果。它的根节点是<transition>，这里要特别注意，里面只能放两个Item，放多了也不起作用。整体属性和LayerDrawable大体一致；真正要让这两层动起来，还得主动调用startTransition方法来启动切换动画；如果想反向播放，则可以调用reverseTransition()方法：

使用示例：

运行效果图：

实现代码：

在res/drawable创建一个TransitionDrawable的xml文件

然后布局文件里加个ImageView，然后把src设置成上面的这个drawable 然后MainActivity.ja va内容如下：

public class MainActivity extends AppCompatActivity {
    private ImageView img_show;
    @Override
    protected void onCreate(Bundle sa vedInstanceState) {
        super.onCreate(sa vedInstanceState);
        setContentView(R.layout.activity_main);
        img_show = (ImageView) findViewById(R.id.img_show);
        TransitionDrawable td = (TransitionDrawable) img_show.getDrawable();
        td.startTransition(3000);
        //你可以可以反过来播放，使用reverseTransition即可~
        //td.reverseTransition(3000);
    }
}

另外，如果你想实现：多张图片循环的淡入淡出的效果 可参考：Android Drawable Resource学习（七）、TransitionDrawable中的示例 很简单，核心原理就是：handler定时修改Transition中两个图片！

3.LevelListDrawable

用来管理一组Drawable的,我们可以为里面的drawable设置不同的level， 当他们绘制的时候，会根据level属性值获取对应的drawable绘制到画布上，根节点 为:<level-list>他并没有可以设置的属性，我们能做的只是设置每个<item> 的属性！

item可供设置的属性如下：

• drawable:引用的位图资源,如果为空徐璈有一个Drawable类型的子节点
• minlevel:level对应的最小值
• maxlevel:level对应的最大值

使用示例：

运行效果图：

代码实现：

通过shapeDrawable画圆，一式五份，改下宽高即可：

shape_cir1.xml：

接着到LevelListDrawable，这里我们设置五层：

level_cir.xml：

最后MainActivity写如下代码：

public class MainActivity extends AppCompatActivity {
private ImageView img_show;
private LevelListDrawable ld;
    private Handler handler = new Handler() {
        public void handleMessage(Message msg) {
            if (msg.what == 0x123) {
                if (ld.getLevel() > 10000) ld.setLevel(0);
                img_show.setImageLevel(ld.getLevel() + 2000);
            }
        }
    };
@Override
    protected void onCreate(Bundle sa vedInstanceState) {
        super.onCreate(sa vedInstanceState);
        setContentView(R.layout.activity_main);
        img_show = (ImageView) findViewById(R.id.img_show);
        ld = (LevelListDrawable) img_show.getDrawable();
        img_show.setImageLevel(0);
        new Timer().schedule(new TimerTask() {
            @Override
            public void run() {
                handler.sendEmptyMessage(0x123);
            }
        }, 0, 100);
    }
}

也很简单，一个Timer定时器,handler修改level值~

4.StateListDrawable

好了终于迎来了最后一个drawable：StateListDrawable，这个名字看上去模式，其实我们 以前就用到了，还记得为按钮设置不同状态的drawable的<selctor>吗？没错，用到的 就是这个StateListDrawable！

可供设置的属性如下：

• drawable:引用的Drawable位图,我们可以把他放到最前面,就表示组件的正常状态~
• state_focused:是否获得焦点
• state_window_focused:是否获得窗口焦点
• state_enabled:控件是否可用
• state_checkable:控件可否被勾选,eg:checkbox
• state_checked:控件是否被勾选
• state_selected:控件是否被选择,针对有滚轮的情况
• state_pressed:控件是否被按下
• state_active:控件是否处于活动状态,eg:slidingTab
• state_single:控件包含多个子控件时,确定是否只显示一个子控件
• state_first:控件包含多个子控件时,确定第一个子控件是否处于显示状态
• state_middle:控件包含多个子控件时,确定中间一个子控件是否处于显示状态
• state_last:控件包含多个子控件时,确定最后一个子控件是否处于显示状态

使用示例：

那就来写个简单的圆角按钮吧！

运行效果图：

代码实现：

那就先通过shapeDrawable来画两个圆角矩形，只是颜色不一样而已：

shape_btn_normal.xml：

接着我们来写个selctor：selctor_btn.xml：

然后按钮设置android:background="@drawable/selctor_btn"就可以了~ 你可以根据自己需求改成矩形或者椭圆，圆形等！

本节小结：

好的，关于Android中的13种不同类型的Drawable已经讲解完毕了，当然，这只是基础，实际 开发中肯定还有各种高逼格的用法，这就要靠大家去扩展了，这里只是给大家一个引导！

嗯，时间关系，上述的例子都是一个个试的，所以最后的demo乱七八糟哈，可能 你对这些素材又需要，还是贴下，有需要的自行下载：DrawableDemo.zip 嗯，谢谢~祝周末愉快
