Excel表格怎么做带有标签的净利润变化图

Excel表格怎么做带有标签的净利润变化图

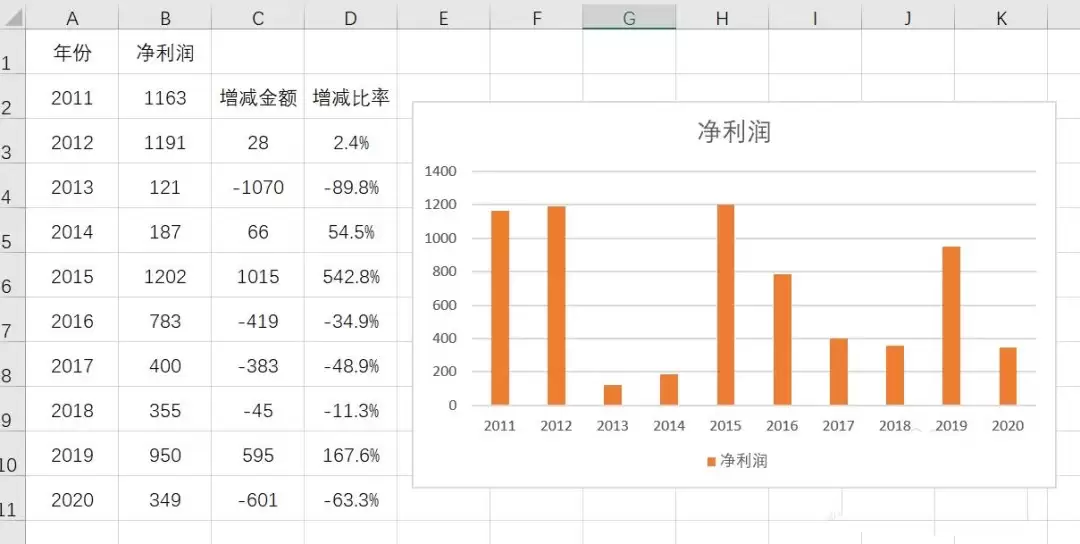

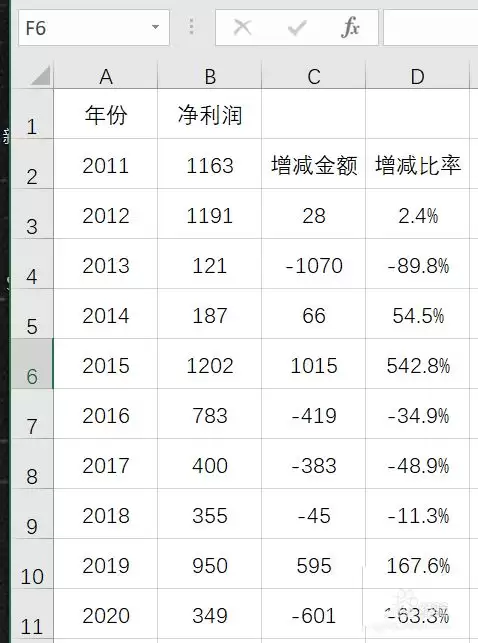

下面来看原始数据，A列是年份，B列是各年净利润数字，C列计算从第二年起相对于上一年的增减金额，D列计算增减百分比。

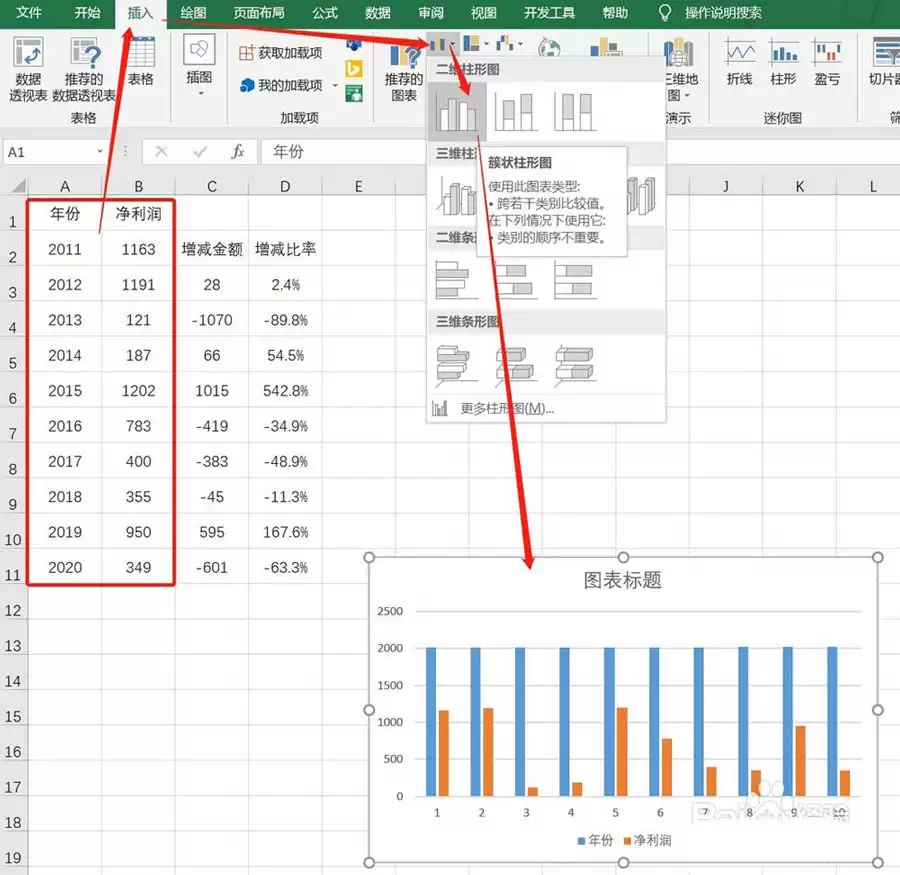

首先，选中AB列数据，插入普通的柱形图，完成后效果大致如下：

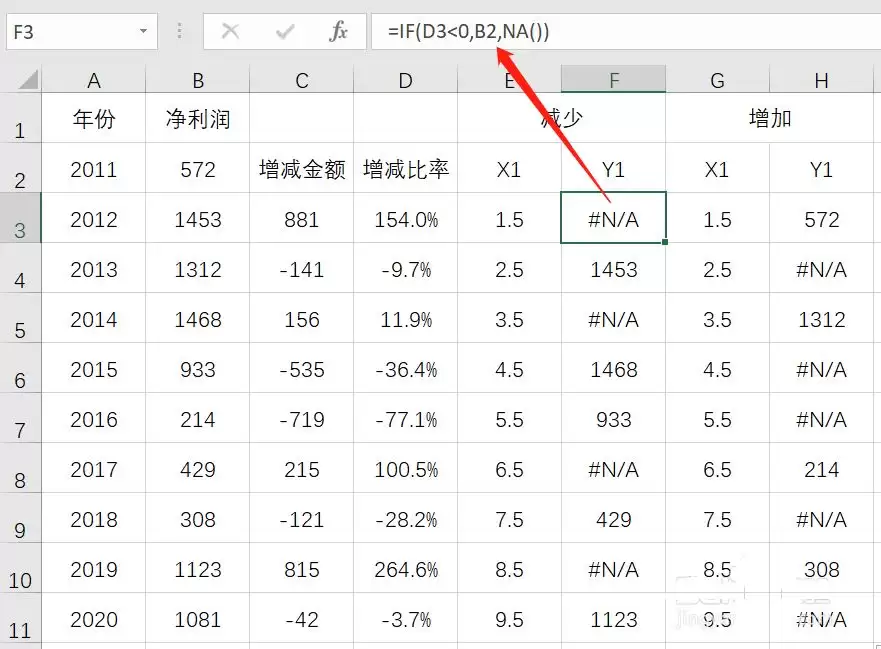

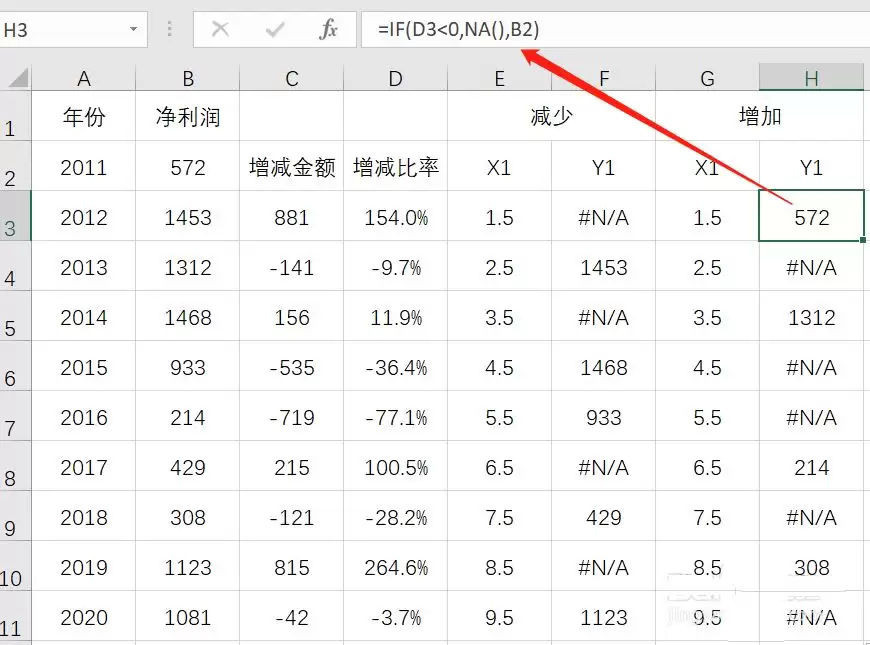

接下来要做两组散点图：一组对应“增加”，另一组对应“减少”。这两组数据在X轴上的坐标其实是同一套，都是从1.5起步、步长为1的序列，目的很明确，就是把散点稳稳放在相邻两个柱形之间。先看“减少”的Y轴数值公式，如下图所示，它表达的逻辑并不复杂：如果增减百分比小于0，就返回上年净利润，也就是让箭头从上年柱形的顶部开始向下表示减少；如果不是负数，就返回NA()。而“增加”的Y轴坐标公式，思路也是一样的。

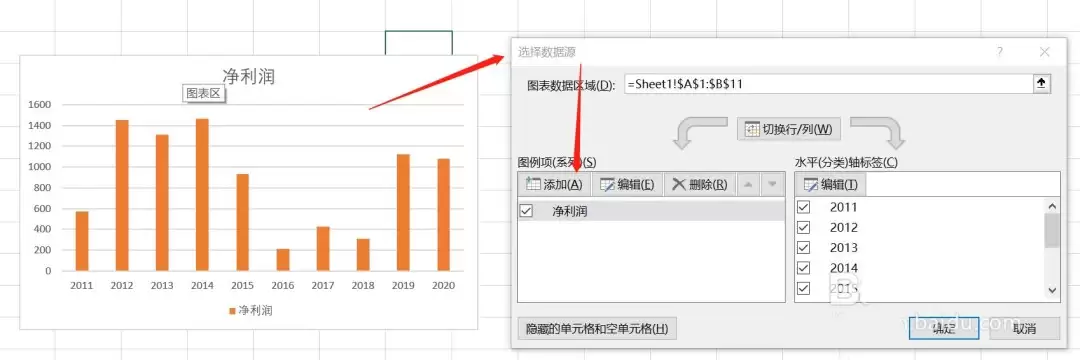

单击图表，鼠标右键→【选择数据】，如下图，点击【添加】按钮。

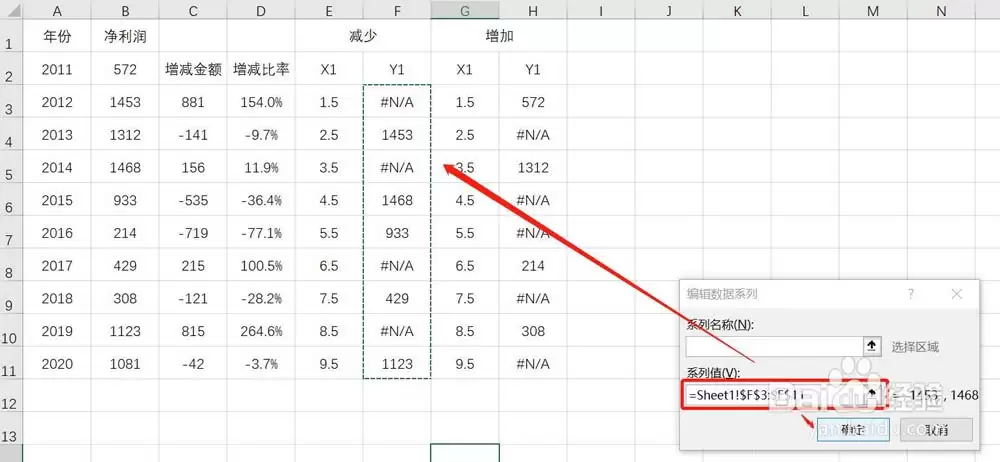

选择数据值为“减少”系列的Y轴数据。

操作完成后，图表中添加了一个新的柱形图。

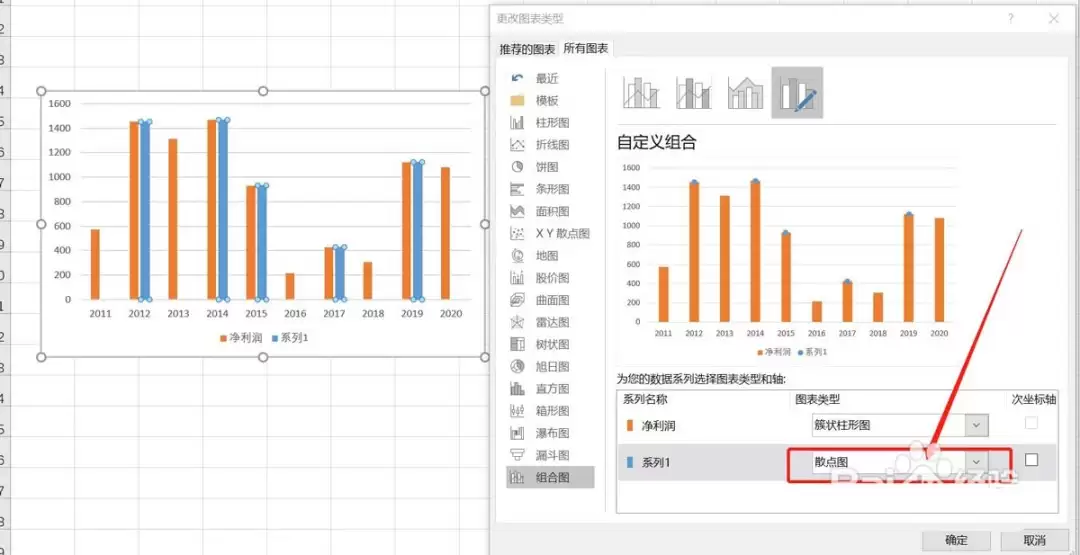

右键单击任意数据系列，更改图表类型，改刚才添加的系列2为散点图。

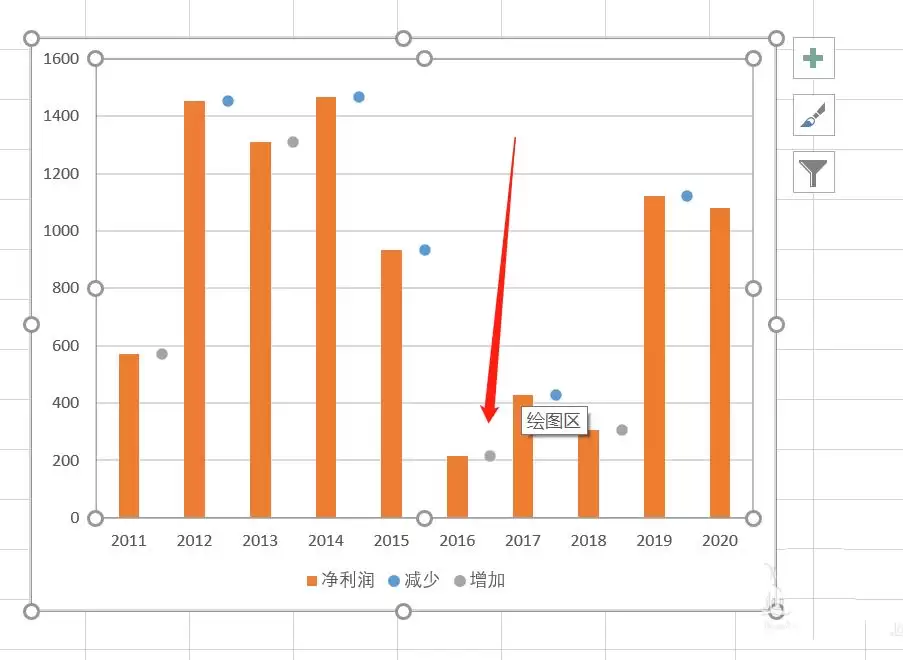

操作完成后效果如下，柱形图上方添加了几个点（原数据中的NA()不会显示出来）。

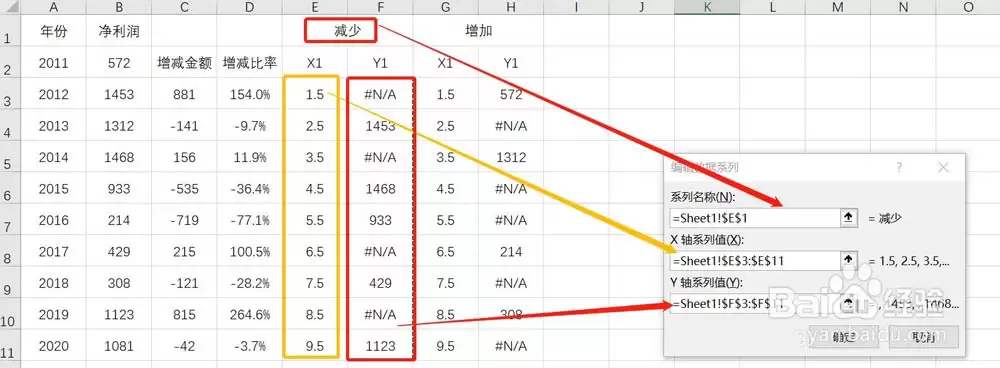

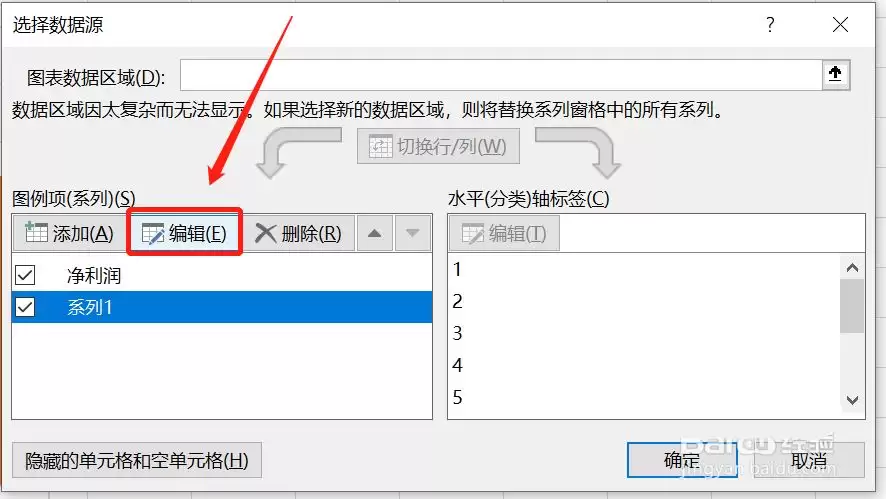

重新进入选择数据界面，编辑系列2的值，选择“减少”对应的横坐标和纵坐标。

设置完毕点击确定后，图表中的圆点就移动到了两个柱形正中间。

同样方式添加“增加”系列的散点图。操作完成后效果如下：

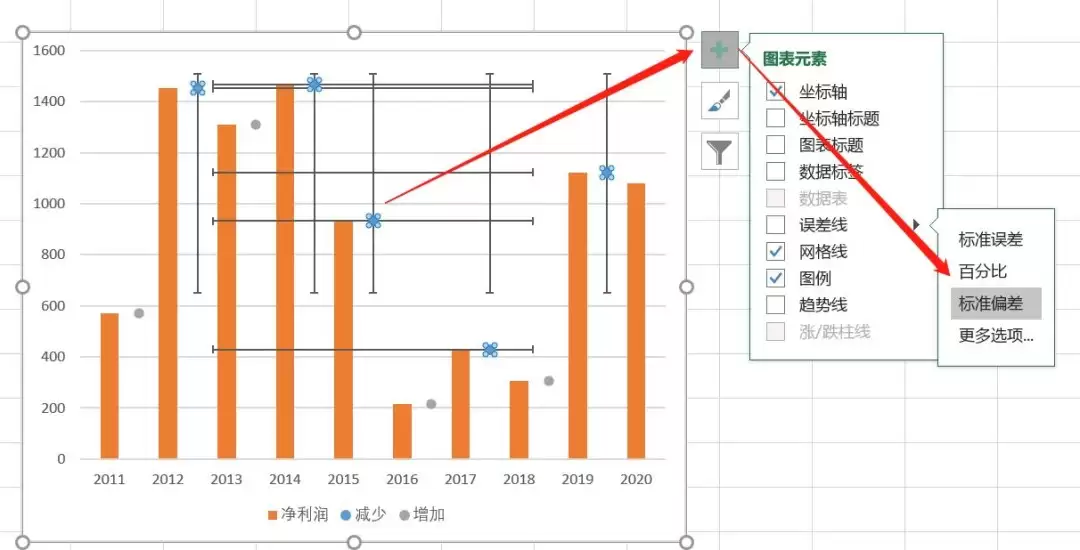

单击“减少”系列散点，如下图添加标准偏差的误差线。

删除X轴误差线，留下Y轴误差线。

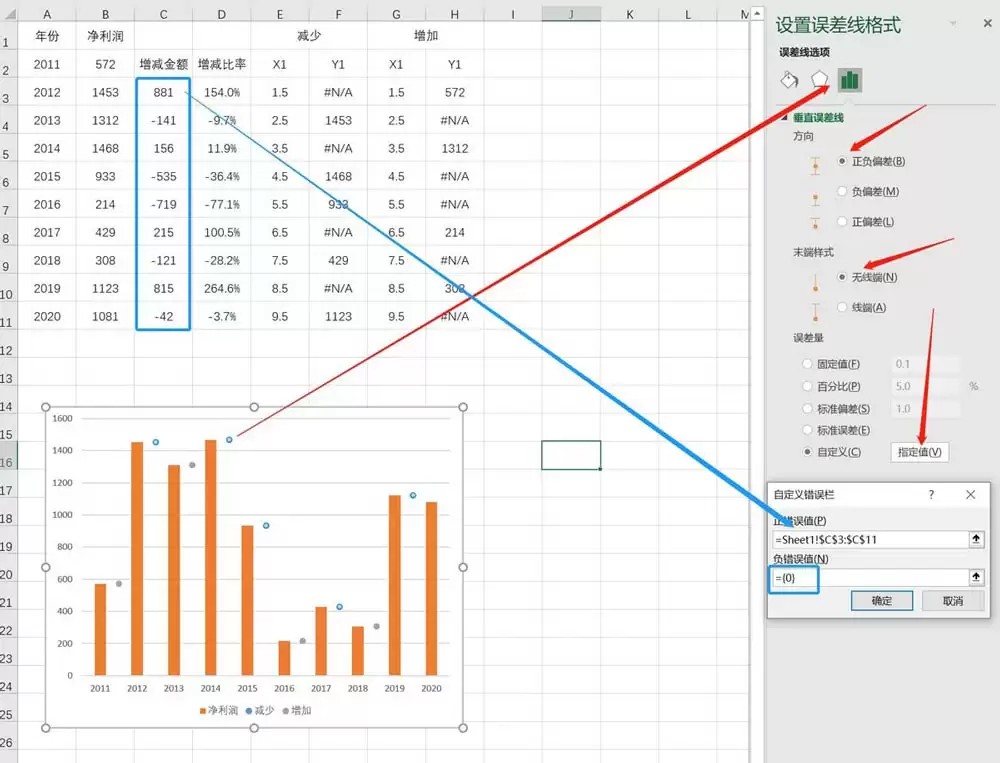

设置误差线格式，选择【正负偏差】，【无线端】，误差量自定义指定值 正错误值误差量选择增加金额列，负错误值输入0。

输入完成后，形成向下的直线：

同样方式，设置“增加”系列误差线。

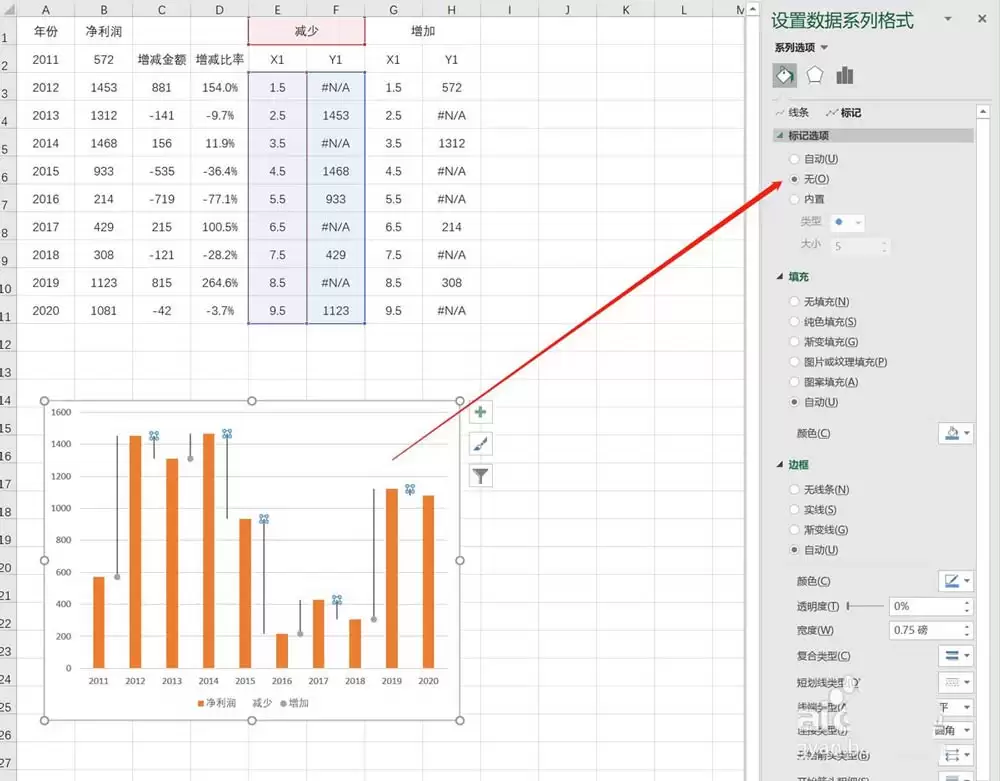

设置散点图数据标记为【无】。

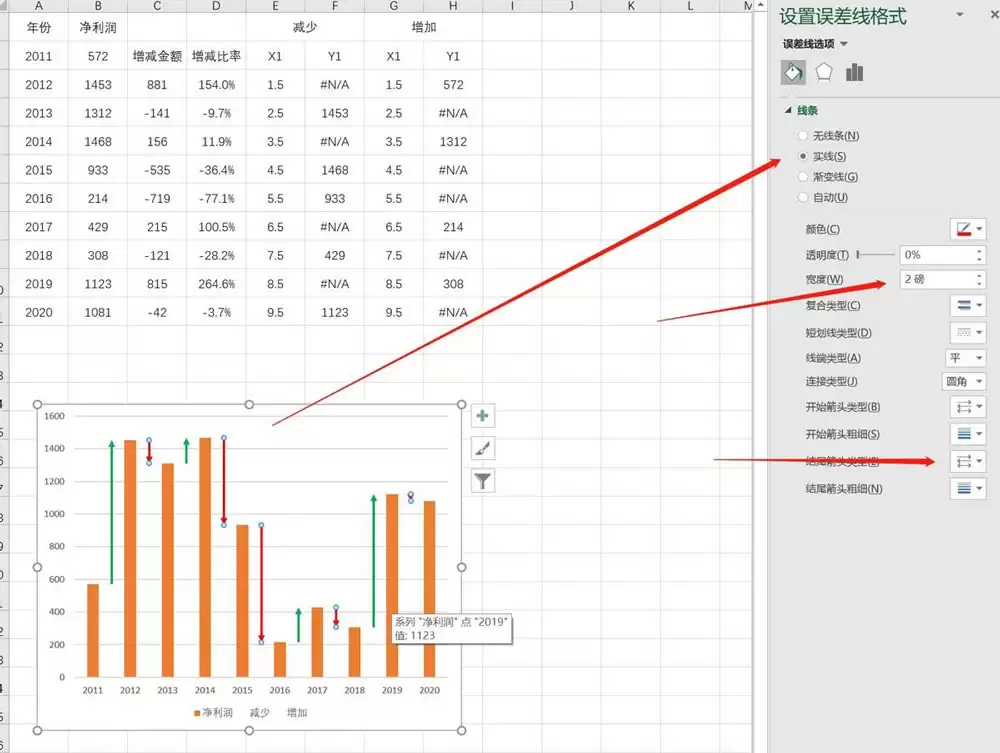

如下图，单击选中“减少”系列误差线，设置绿色线条，2磅，末端箭头。同样方式设置“增加”系列误差线，红色，2磅，末端箭头。

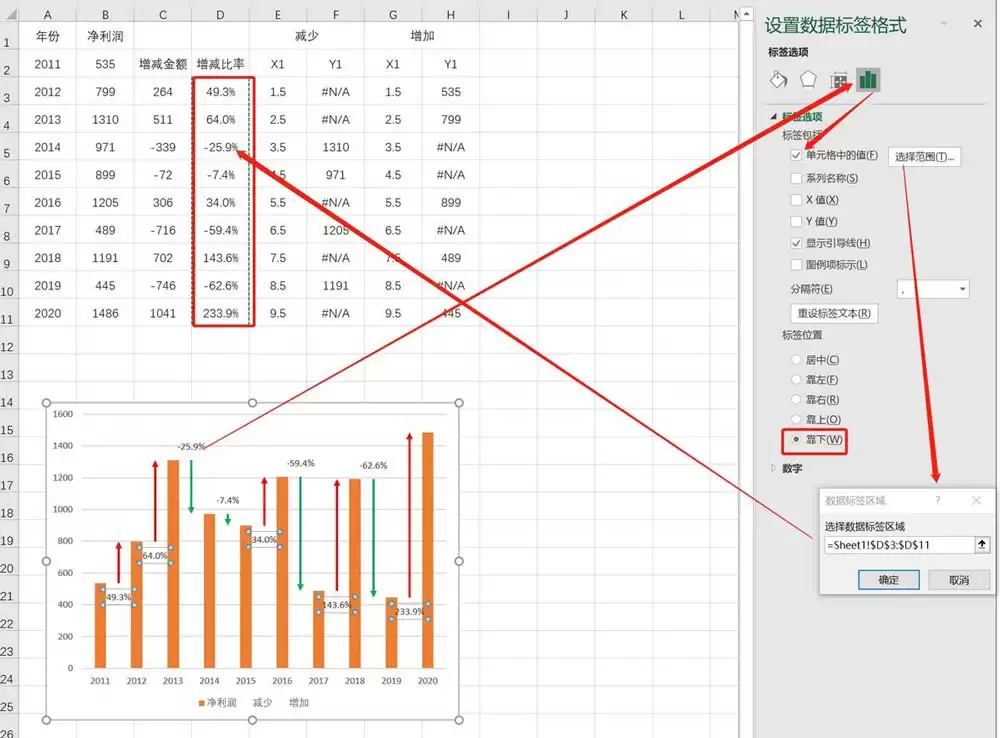

然后分别为“增加”、“减少”系列添加数据标签，选择来自单元格中的值，数据区域选择增减百分比列。

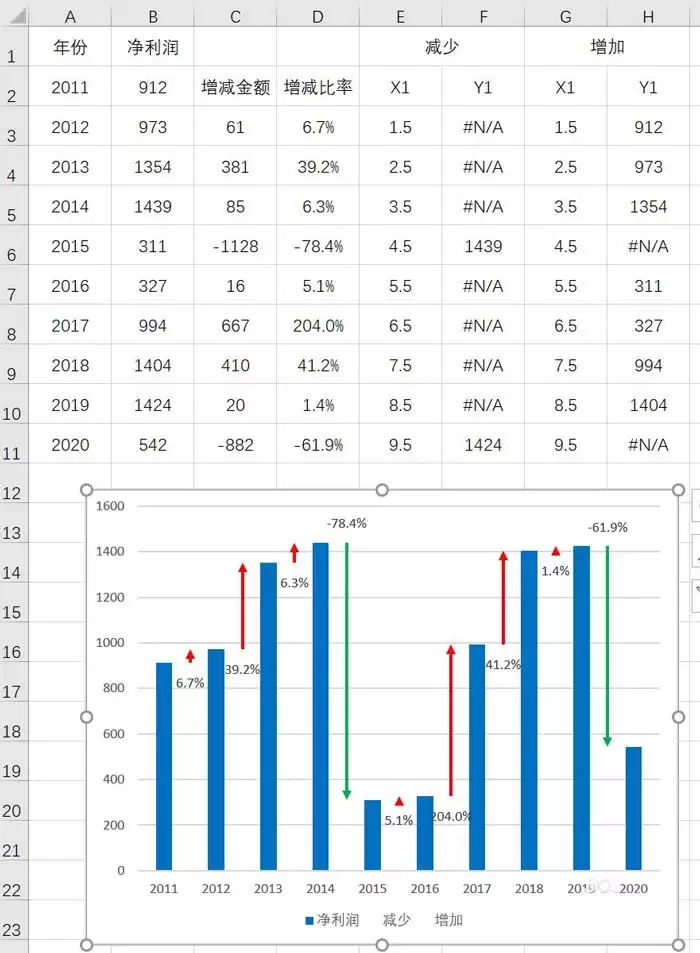

最后适当调整图表颜色、添加标题、网格线、设置坐标轴等。完成效果如下：
