全球最小GPU芯片通过实测：约24万个晶体管，最高渲染15 FPS

先说个有意思的消息：全球最小的GPU芯片——TinyGPU v2.0，已经通过实机测试了。这可不是什么概念图，而是真真切切跑起来的东西。

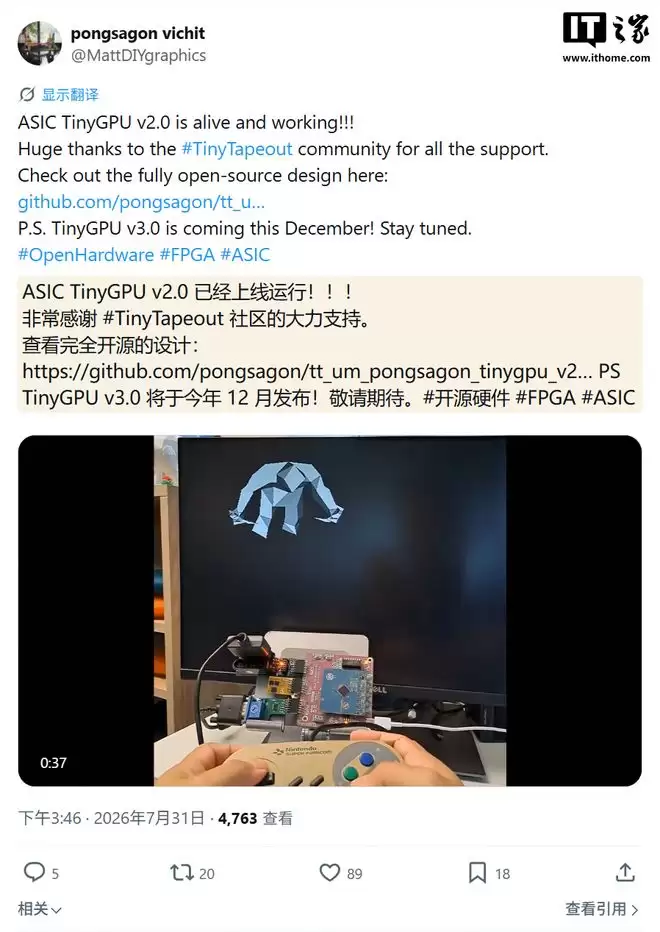

事情是这样的，开发者Pongsagon Vichit在7月31日发了一条推文，语气相当激动：“ASIC TinyGPU v2.0已经成功运行！！！” 三个感叹号，可见这哥们儿是真高兴。

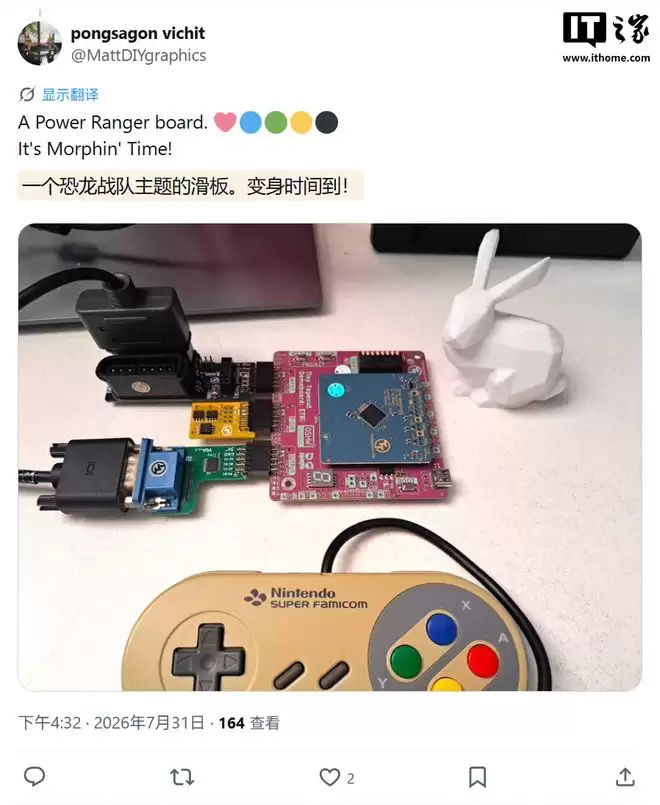

全球最小GPU芯片开发者发文截图

这颗芯片属于Tiny Ta peout SKY 25b流片项目，别看它小，肚子里还真有货——大约24万个晶体管，支持4-bit双缓冲，并且有一个存储在QSPI RAM中的8-bit深度缓冲。是的，你没看错，这么小的芯片也能玩深度缓冲。

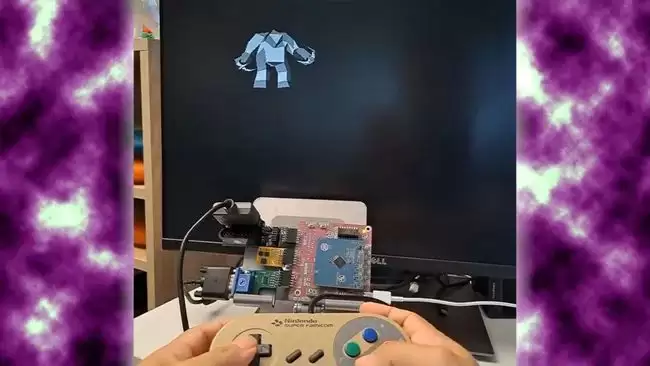

开发者发布演示画面

在第一个演示中，TinyGPU v2.0通过游戏手柄实时操控了一个低多边形模型。第二个演示则是一个彩色地球模型，支持缩放和旋转——画面虽然简单，但完成度相当高。

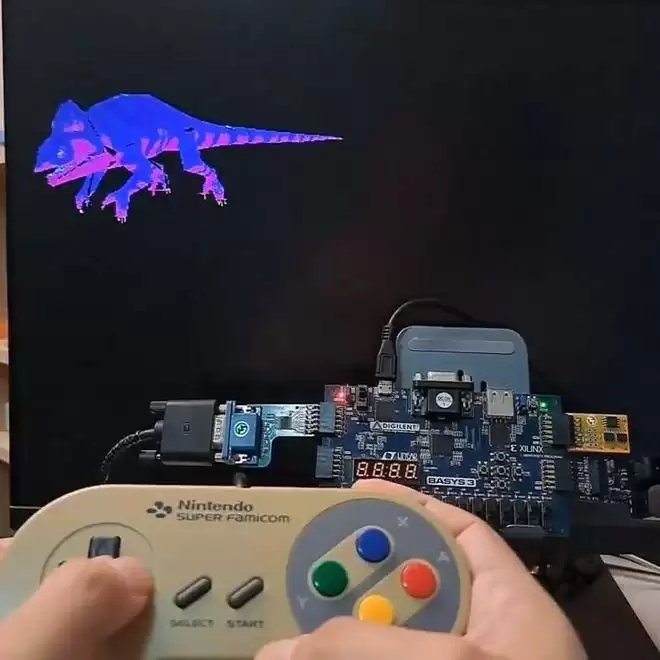

演示画面截图

根据项目GitHub页面上的信息，这颗GPU能完成变换、光照和光栅化，屏幕上最多可以同时容纳1000个三角形。它还支持一个动态方向光源、平面着色、背面剔除和仿射纹理映射。从规格上看，这已经是一颗功能相当完整的GPU了。

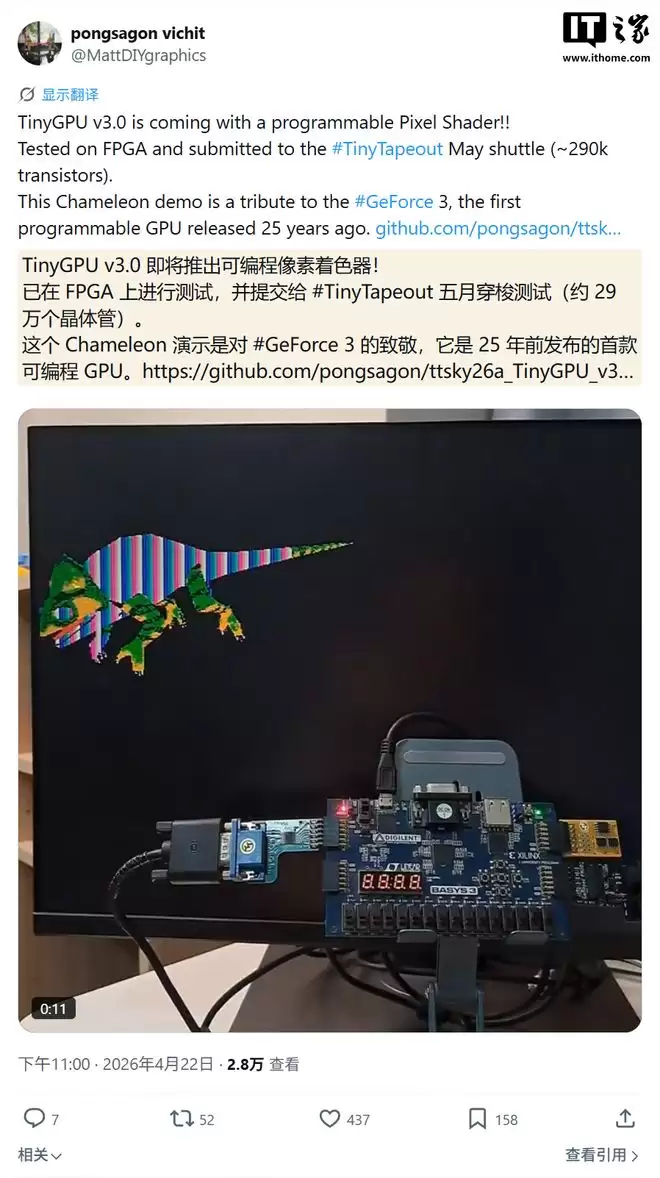

值得一提的是，在v2.0芯片还没完成测试的时候，开发者就已经把TinyGPU v3.0提交到了Tiny Ta peout的下一轮流片项目。v3.0最大的变化是加入了可编程像素着色器，设计思路参考了DirectX 8 PS 1.1——没错，就是那个经典的DX8时代。这种“边跑边升级”的节奏，确实很有极客风范。

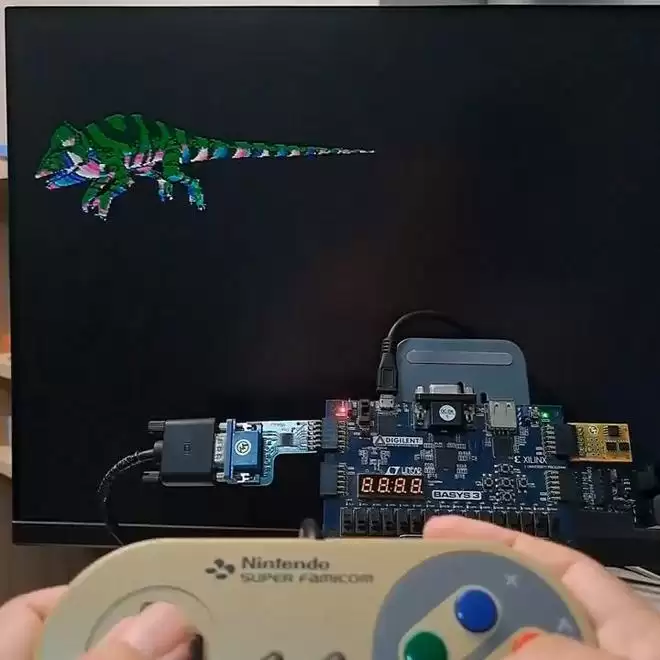

性能方面，在Basys3 FPGA主机上测试时，TinyGPU v2.0在演示中的帧率大约在7.5到15 FPS之间。Vichit本人也坦言，Tiny Ta peout芯片的运行速度不会比FPGA快，而且屏幕上的画面流畅度也确实没有提升。不过想想看，这毕竟是全球最小的GPU，能跑起来就已经很令人惊叹了。

它的具体规格如下：

• 支持SIMD（单指令多数据）并行处理4个像素
• 每个着色器包含31条指令
• 指令集包含26种操作
• 通过掩码执行实现分支
• 配备4个8-bit临时寄存器

开发者介绍芯片

话说回来，这种小尺寸芯片的路径验证，其实对爱好者社区和低功耗场景颇有启发。TinyGPU系列用极小的晶体管数量实现了图形管线的基本功能，未来会不会在嵌入式显示、物联网等场景中派上用场？值得期待。
