“一芯一像素”，用 6.4 万颗 0.13美元的RISC-V 自制一颗GPU

用6.4万颗单价0.13美元的小芯片，拼出一颗能用的GPU。这事儿听起来像极客圈的天方夜谭，但德国硬件黑客Matthias Balwierz——就是那个网名Bitluni的哥们——还真就这么干了。

他的思路极其直接：每颗芯片既是一个算力单元，也是一个像素。RGB LED直接焊在MCU上，图形硬件和显示阵列合二为一。没有传统GPU那种统一的大显存、大着色器阵列，取而代之的是无数小核并行工作。不拼单点性能，拼的是分布式思路有多野。

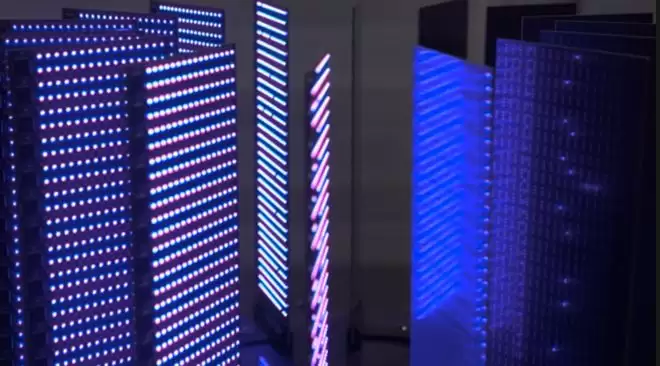

圆形排布的LED/芯片阵列，布局灵感来自Cray-1（图源：TechSpot / 项目相关）

一、为什么是320×200，而不是1080p

按“一芯一像素”来算，Full HD（1920×1080）需要超过200万颗芯片——成本、功耗、布线、编程量都会完全失控。所以Bitluni把目标压到了经典的320×200分辨率。即便如此，完工时仍然需要64,000颗微控制器。

目前的原型规模要小一些：8,192颗芯片，装在定制电路板上。单板覆盖16×32像素块，多块板再拼成圆形阵列，形态上松散地致敬了Cray-1超级计算机。从外面看，这就是一面密密麻麻闪烁的LED墙，但每一颗灯背后都是一颗独立处理器。

二、芯片选型：QingKe CH570，约0.13美元/颗

核心器件是南京沁恒微电子的青稞（QingKe）CH570。单价约0.13美元，集成度却不低：32位RISC-V CPU，最高约100 MHz，带USB控制器、2.4 GHz收发器，以及Bluetooth 5.0 LE。

LED也故意用了基础RGB，而不是更贵的可寻址灯珠——后者会让预算迅速飞涨。即便单颗便宜，扩到6.4万颗时，仅MCU物料就超过8,000美元；整机若算上PCB、供电、结构件，还要再高一截。

定制多层板与分块像素区域（图源：TechSpot / 项目相关）

这套系统最反直觉的地方是你根本找不到一颗“中央大核”来管所有事。大约每32颗CH570由一颗能力更强的CH32V做分组管理，形成分层协调架构：下层负责像素级运算与点亮，上层负责分块调度。这和传统GPU的调度层次完全不同，但目的类似——避免所有工作挤在单一瓶颈上。

三、真正的硬骨头：供电与电流

值得算一笔账：单颗芯片电流大约10mA，听起来无害，但乘上几千颗，局势就完全不同了。现有配置功耗约2,161W，在3.3V下折合电流大约655A。

供电方案是Corsair WS3000钛金电源，再配合定制降压电路把12V转到3.3V大电流输出。对做过大电流电源或服务器机柜的工程师来说，这已经不是“开发板玩玩”的量级，而是配电、走线截面积、接触电阻和局部压降都要认真计算的工程问题。

硬件几乎全是自制：PCB、供电、测试夹具都自己设计。作者提到这是他第一块六层板，设计上还顶到了JLCPCB的工艺边界。散热方面曾考虑过浸没式液冷，但因为成本和环境顾虑暂时搁置。

四、6万颗芯片怎么烧录？用3D打印机当飞针

如果靠手工逐颗烧录，项目时间会直接崩盘。Bitluni的解法是：3D打印一个三爪编程头，装到打印机运动滑架上，再用Python发G-code，把触点精确压到每颗MCU的烧录焊盘上——相当于把3D打印机改成了一台低成本自动飞针烧录机。

3D打印机搭载的自动定位烧录装置（图源：TechSpot / 项目相关）

这类“用通用机床/打印机解决产线问题”的思路，在小批量硬件极客圈里很常见，也最能体现项目的工程趣味：难点往往不在算法，而在量产式的重复劳动如何自动化。

五、它不是要打RTX，而是在做概念验证

项目仍处早期，性能上远不能和商用GPU相比——作者本人很清楚，这并不是目标。更准确的定位是：验证“海量廉价、弱单核、强并行”能否构成一种另类图形处理架构；图形单元与显示像素物理绑定后，系统边界会变成什么样。

最终能否跑起Doom一类demo，目前还说不准。对EE读者更有价值的，是几个可迁移的观察：

• 并行度可以用“数量”买来，但互联、同步、供电和可制造性会立刻变成主矛盾。
• 分层控制（CH570 + CH32V）是把复杂度从“一核统治”挪到“分域管理”。
• 自动化（烧录、测试）决定这种规模项目能不能做完，而不只是能不能做demo。

当有人用0.13美元一颗的RISC-V MCU重新定义“GPU可以长什么样”时，答案未必能上架销售，但足够提醒一句：架构选择，有时比单点性能参数更有想象力。
