苹果新 iPhone 相机防抖专利曝光机械调整确保画面平稳

苹果最近又拿下一项相机防抖专利，这次的技术思路有点意思——不是靠后期裁剪和旋转来救场，而是直接让图像传感器在物理层面“转”起来。简单来说，未来的 iPhone 相机模块，可能会通过旋转图像传感器来校正画面倾斜，解决手持拍摄时那种让人头疼的“歪斜感”。

先解释一下什么叫“相机滚动”（Camera Roll）。这指的是相机绕自身光轴发生旋转，导致画面中的地平线歪掉、垂直物体看起来斜向一边。平时随手拍照片或视频，手腕稍微一转，这种歪斜就出现了，可以说是手机摄影中最常见的视觉痛点之一。

根据专利描述，苹果设计的核心结构包括物镜、图像传感器、可旋转框架、执行器和控制器。图像传感器被安装在基板上，基板则由一个可绕相机光轴转动的框架支撑。当相机外壳朝一个方向转动时，控制器会驱动传感器框架朝相反方向转动，从而抵消滚动带来的画面倾斜。

驱动装置上，苹果在光轴两侧各布置了两个音圈电机（VCM）。每个电机包含磁体组件和线圈组件，通电后线圈产生洛伦兹力。两个电机输出的力大小相等、方向相反，因为位于光轴两侧，就形成了扭矩，带动传感器基板和图像传感器绕光轴旋转。这种对称布置的好处显而易见——不仅能精准控制旋转角度，还能避免额外的力矩干扰。

在支撑结构上，专利采用了包含内框和外框的光学防抖支架。内框固定传感器基板和图像传感器，外框固定在相机外壳上，两者通过弹簧状的柔性连接件相连。这个柔性件允许内框旋转，同时提供复位力，帮助控制器通过调节线圈电流，将传感器稳定在目标方向上。

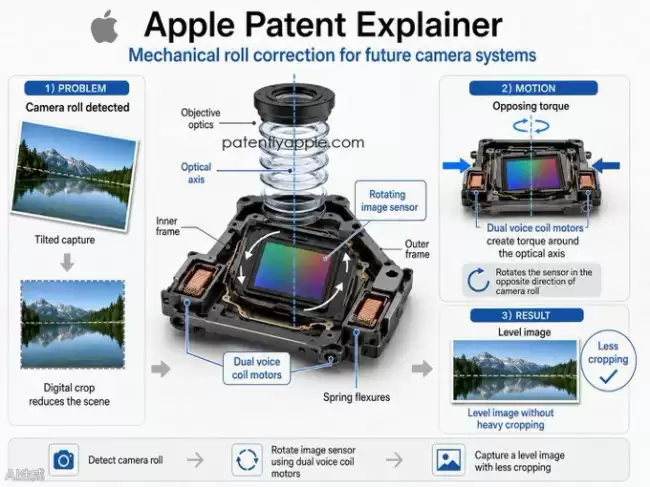

图片来自 PatentlyApple 的报道。从原理上看，这种物理旋转传感器的方案，相比纯软件校正，确实能保留更多画面边缘的原始信息，减少裁剪带来的画质损失。当然，专利到量产还有一段路要走，但至少说明苹果在防抖这条路上，没有停止寻找更“硬核”的解决办法。
