苹果iPhone相机防抖专利公示：机械校正保持画面水平

苹果最近拿到的一项相机防抖专利，让人忍不住多看了几眼——它不再依赖传统的后期裁剪和旋转校正，而是直接通过物理方式让图像传感器“动起来”，从源头上摆正画面。想象一下，当你抬手拍照时，手腕轻微一转，镜头跟着晃了一下，但相机内部却悄悄发生了另一场相反方向的旋转，最终呈现在你眼前的依然是一条稳稳的水平线。

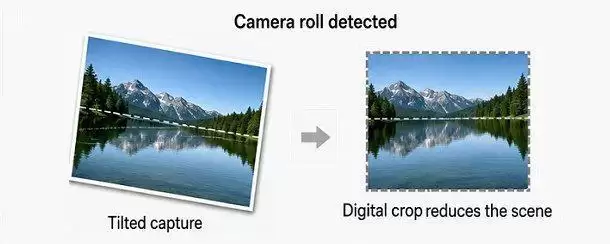

这个专利核心要解决的问题，叫做“相机滚动”（Camera Roll）。简单说，就是相机绕着自己光轴转了一个小角度，导致画面里的地平线歪了，垂直物体也斜了。这几乎是每个人都会遇到的小困扰，尤其手持拍摄时，手腕不经意的一抖，照片就带上了“歪斜感”。

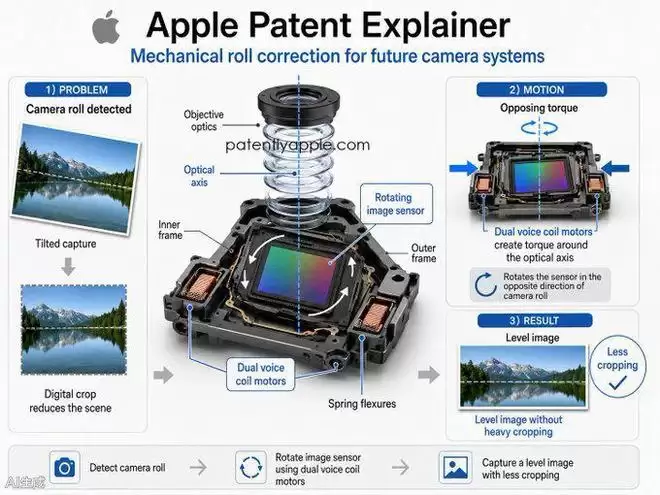

过去，大多数手机靠软件算法或光学防抖镜头组来修正，但苹果的想法更直接：让图像传感器本身在一个可旋转的框架上转起来。专利描述的核心结构包括物镜、图像传感器、支撑基板、可旋转框架、执行器和控制器。当相机外壳朝一个方向转动时，控制器立刻驱动传感器框架朝相反方向转动，正好抵消掉滚动带来的倾斜。这就像一个“反向跟随”机制，让图像传感器始终保持初始姿态。

驱动这个反方向旋转的动力，来自光轴两侧各一个音圈电机。每个电机包含磁体和线圈，通电后产生洛伦兹力。两个电机输出大小相等、方向相反的力，因为分别位于光轴两侧，自然形成一个扭矩，带动传感器基板绕光轴旋转。这种对称设计不仅效率高，还容易通过电流精确控制旋转角度。

支撑结构上，苹果采用了光学防抖支架，分为内框和外框。内框固定传感器基板和图像传感器，外框固定在相机外壳上，内外框之间通过弹簧状的柔性连接件相连。这个柔性件允许内框顺畅旋转，同时提供复位力，帮助控制器通过调节线圈电流，把传感器稳稳锁定在目标方向上。

当然，专利离量产还有一段距离，但方向已经很清晰：与其在拍摄后费力纠正，不如在硬件层面提前干预。这种物理旋转传感器的思路，或许会成为未来iPhone相机的标配，让“手抖党”也能轻松拍出横平竖直的好照片。
