马斯克质疑IBM“0.7纳米芯片”命名误导

话说这事儿得从Wccftech那边的一条消息说起。埃隆·马斯克最近对IBM刚刚公布的“0.7纳米芯片”命名提出了质疑——在他看来，这个名称纯粹是营销话术，跟晶体管实际尺寸根本不沾边。

先看看IBM这边怎么说。他们公布的0.7纳米工艺，是在Nanosheet（纳米片）技术基础上的进一步升级，这次的新玩法叫“Nanostack（纳米堆叠）”。按照IBM的解释，这项技术能让晶体管垂直堆叠，从而大幅提升芯片的晶体管密度。此外，晶圆键合（Wafer Bonding）也是这个0.7纳米工艺的关键环节。至于命名这件事本身，IBM给出了一个很官方的说法：

和近年来所有晶体管尺寸的命名逻辑一样，“7埃（7Å）”指代的是这一代采用特定制造工艺生产的芯片。它并不是以前芯片中接触金属导线的实际宽度——那个年代的集成密度，远不如今天这么高。

话虽如此，但对于常年盯着制程数字演进的人来说，这解释听起来多少有点“先有结论再找理由”的味道。问题的核心其实很简单：现在的芯片制程命名，早已脱离了物理真实尺寸的范畴，变成了一个纯粹的技术代际标签。你说是7纳米，但实际的晶体管栅极宽度可能早就不是那个数字了。

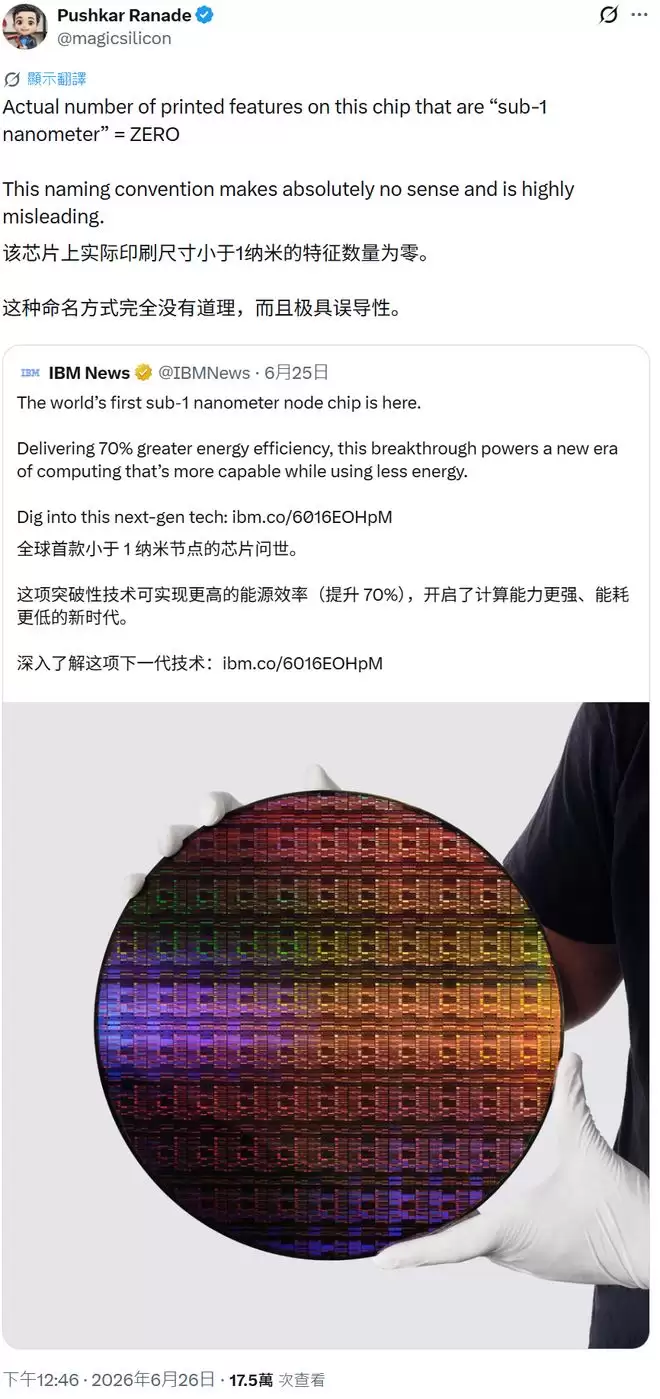

而马斯克这边，显然对这种命名方式相当不买账。他在X平台上转发了这么一条帖子：“IBM芯片实际印刷尺寸小于1纳米的特征数量为零。这种命名方式完全没有道理，而且极具误导性。”

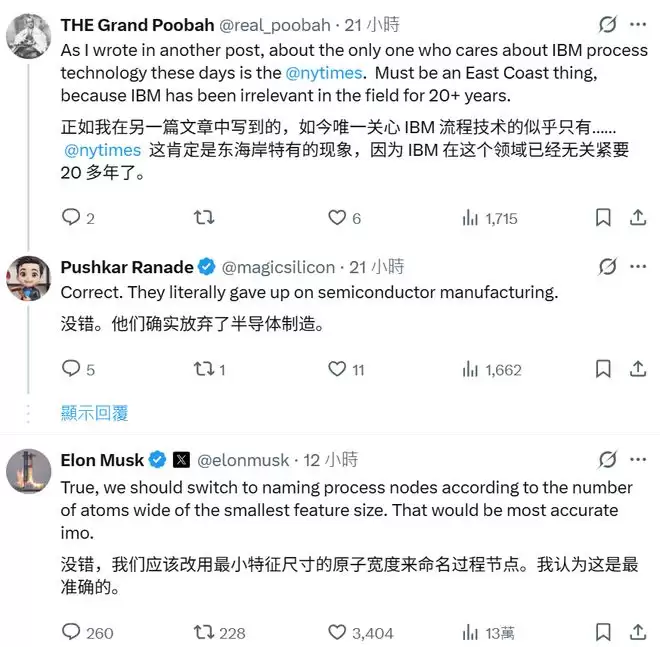

马斯克不仅点了赞，还顺势补了一刀。他提出了一个相当直接、也相当“硬核”的解决方案：

他建议，未来的芯片制程节点，应该直接按照“最小特征尺寸宽度所对应的原子数量”来命名。在他看来，这才是最准确、最能反映技术本质的命名方式。

说实话，这个思路倒是挺符合马斯克一向的风格——用最直接的物理指标取代浮动不定、充满营销解读空间的数字游戏。不过问题也接踵而来：如果真的按原子数量来命名，那么每一代工艺更迭都意味着名称会发生巨大变化，对于消费者和整个产业链来说，这种碘伏性的命名体系能否被接受，恐怕又是一个全新的课题了。
