台积电加速CoPoS封装开发:取代CoWoS,玻璃基板成本或降低30%
台积电正加速新一代CoPoS封装技术开发,以矩形基板替代传统晶圆,提升面积利用率至90%以上,从而封装更大尺寸芯片并降低单位成本20%-30%。该技术计划2027年试产,2028年量产,玻璃基板预计2030年前后应用。此举旨在满足AI与高性能计算需求,巩固其在先进封装领域的领先地位。

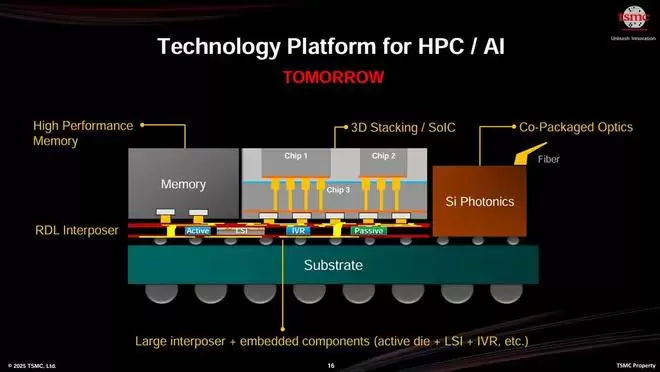

近年来,台积电在先进制程上跑得飞快,但很多人可能没注意到,他们在封装技术上的投入同样毫不含糊——尤其为了满足AI和高性能计算芯片的“胃口”,封装能力正在成为新的决胜点。眼下,台积电正在紧锣密鼓地准备新一代CoPoS封装技术,全称是Chip-on-Panel-on-Substrate。简单说,就是把传统的中介层从圆形晶圆“拉”成矩形基板,本质上是面板化。这么做的好处很直接:边缘浪费的面积大幅减少,能塞下更多小芯片。

据行业消息,台积电正在加速CoPoS封装的开发进度,同时加快生态系统的建设。要想在CoWoS现有的物理极限上再进一步,玻璃基板的良品率能不能提上去,是个关键变量。台积电寄希望于玻璃基板搭配CoPoS,让自己在先进封装领域继续占住头把交椅。
具体尺寸上,标准CoWoS晶圆直径大约300mm,而CoPoS的基板最大能做到750×620 mm,另外还有515×510 mm和310×310 mm两种尺寸可选。这意味着什么?第一,能封装更大尺寸的计算芯片;第二,基板从圆形改成矩形后,晶圆的利用率从不到70%直接飙升到90%以上,单位面积成本能降低20%到30%。这笔账算下来,相当可观。
目前台积电已经建好了CoPoS的试点生产线。按计划,2027年开始试产,2028年下半年进入量产阶段,届时封装尺寸将超过9.5个光罩尺寸。至于玻璃基板,还要再等一等——大概在2030年前后才会真正落地。
有消息指出,AMD将成为台积电FOWLP(扇出晶圆级封装)技术和1.4nm工艺的主要客户,这些技术会用在Zen 7产品线上。看来,先进封装和先进制程的深度绑定,正在成为下一代芯片竞争的主旋律。
