3dmax摄像机怎么穿透墙体？透墙渲染完整室内场景方法

在室内设计渲染中，经常遇到房间狭小、摄像机无法后退到足够距离以容纳完整视野的情况。如果直接删除或隐藏墙体，不仅破坏场景完整性，还会影响光影计算和反射效果。通过调整摄像机的【剪切平面】功能，可以让摄像机“穿透”墙体，既保留墙体几何体参与光照运算，又能获得完整的室内视角。这种方法是非破坏性的，随时可以恢复视图。

要实现这一效果，核心在于理解摄像机的【近距剪切】（Near Clipping）参数。它定义了摄像机开始渲染的最小距离，任何比这个距离更近的物体都将不可见。只要将墙体置于这个“不可见”的范围内，就能实现视觉上的穿透。

确保场景中已创建目标摄像机或物理摄像机，并且墙体模型位于摄像机前方。选中摄像机对象，进入修改面板准备调整参数。

调整剪切平面后，墙体不可见但室内光影完整的渲染效果

1. 启用剪切平面并调整近距值

在视口中选中摄像机，切换到【修改】面板。向下滚动找到【参数】卷展栏（如果是物理摄像机，则在【镜头】或【基本】卷展栏下寻找类似选项，通常标记为【剪切平面】或【Clipping Planes】）。

勾选【启用剪切平面】（Enable Clipping Planes）复选框。此时会出现两个数值输入框：【近距剪切】（Near Clip）和【远距剪切】（Far Clip）。我们主要关注【近距剪切】。

默认情况下，【近距剪切】的值很小（如0.1mm或1mm）。逐渐增大这个数值，同时观察透视视图或摄像机视图。你会发现，当数值超过摄像机到墙体的距离时，墙体突然消失了，而墙体后方的家具和装饰依然清晰可见。这就是“穿透”效果的实现原理。

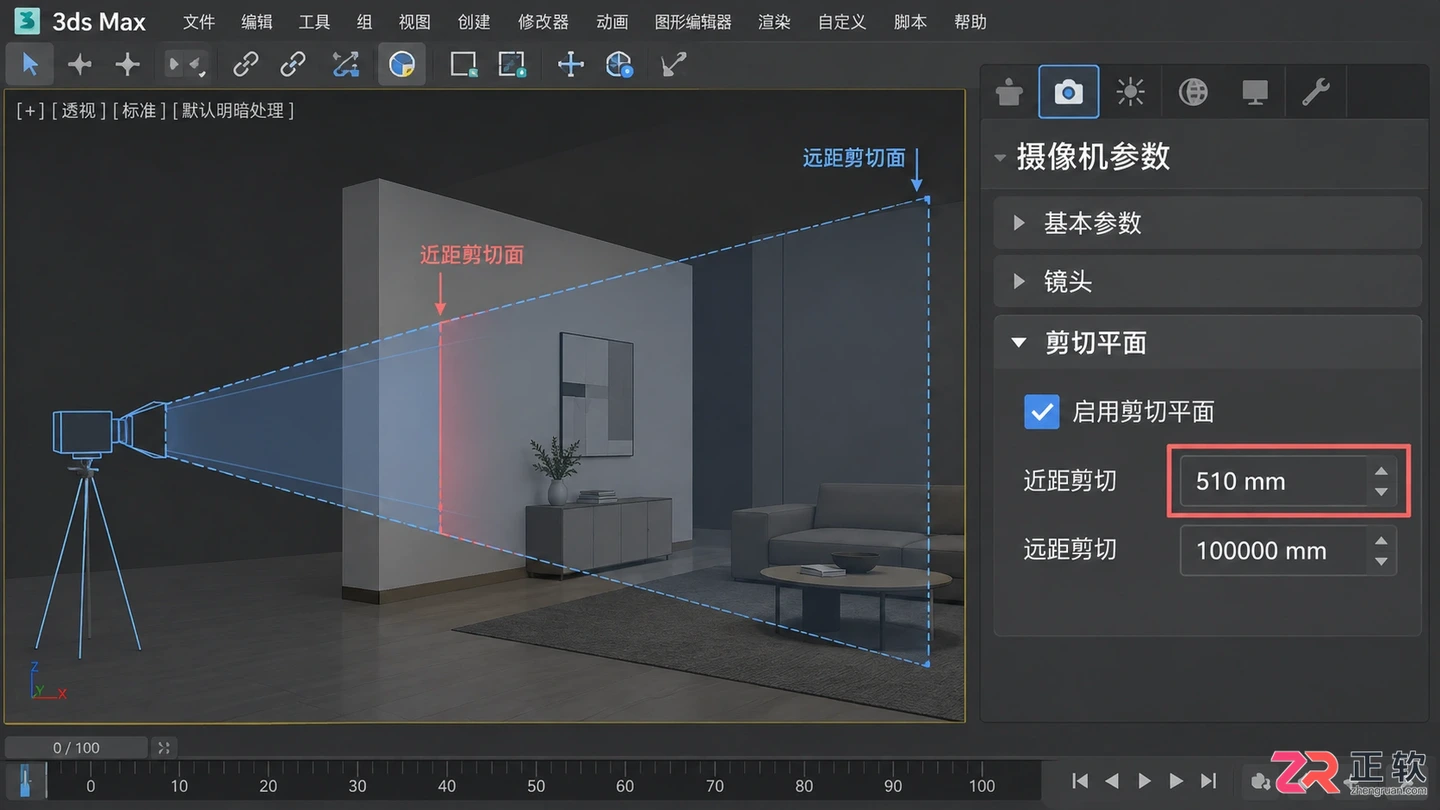

在修改面板中勾选启用剪切平面并调整近距剪切值

2. 精确对齐剪切位置

为了避免误切掉室内的家具或装饰物，需要精确控制剪切平面的位置。在顶视图中，从摄像机位置向墙体方向画一条辅助线，测量摄像机镜头到墙体外表面的距离。

将这个距离值稍大一点的数值填入【近距剪切】框中。例如，如果距离是500mm，可以设置为510mm或520mm，确保墙体完全被剪切掉，但不会切到窗台或紧贴墙角的家具。

如果在摄像机视图中发现部分家具也被“切掉”了一半，说明【近距剪切】值过大，需要适当减小数值，直到所有室内物体完整显示为止。

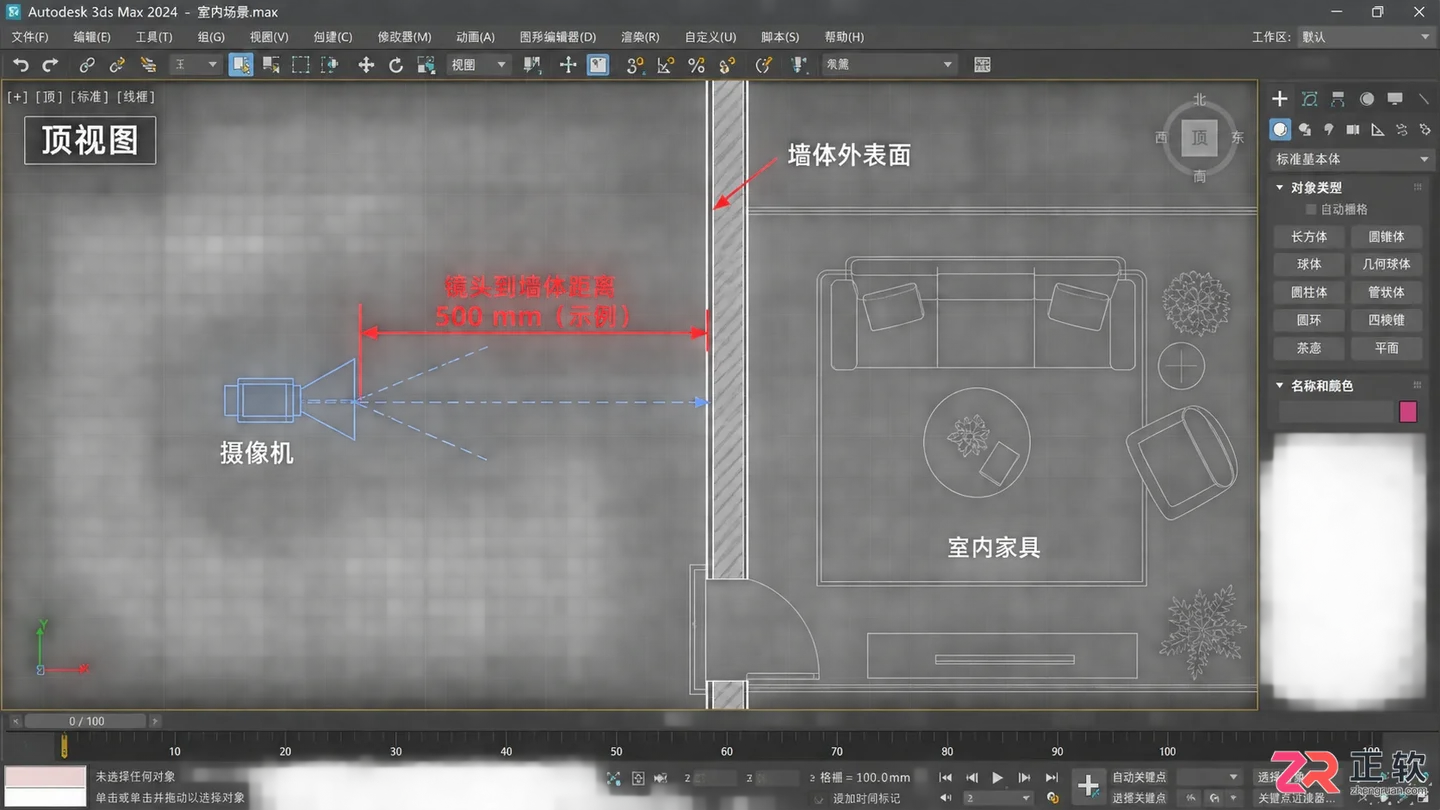

在顶视图中辅助测量以确定精确的剪切距离

3. 验证渲染结果

调整好后，按F9进行快速测试渲染。检查渲染出的图像中，墙体是否已经消失，而室内的光照、阴影和反射是否正常。由于墙体几何体依然存在（只是视觉上被剪切），全局光照（GI）和光线追踪仍然会计算墙体的遮挡和反弹，因此光影效果比直接隐藏墙体更真实。

注意：如果使用物理摄像机，请确保【曝光】和【白平衡】等设置未因视图变化而自动重置。此外，剪切平面仅影响当前摄像机视图，其他视图中的墙体依然可见，不影响后续建模操作。

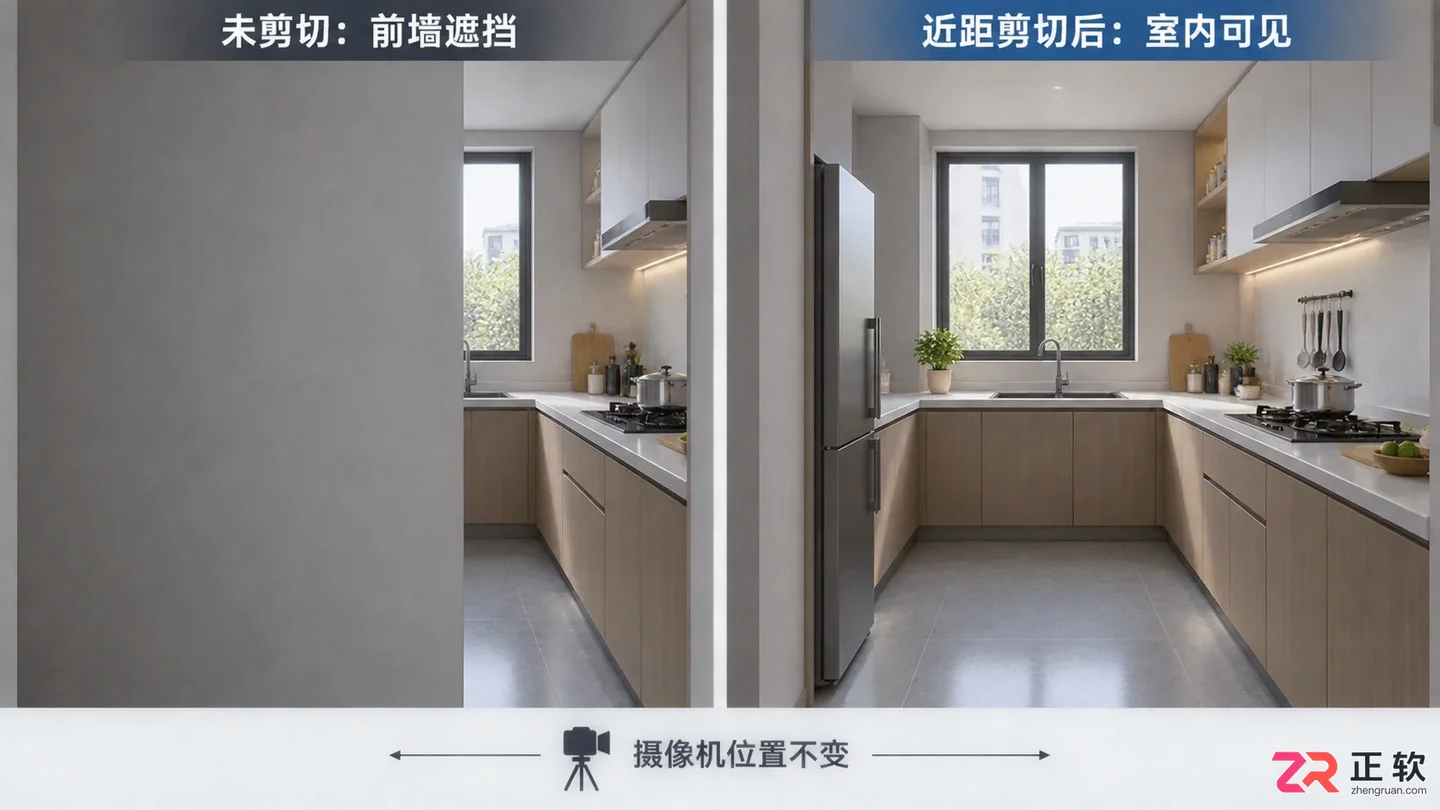

渲染结果中墙体消失，室内家具未受剪切影响

4. 保存与恢复

完成渲染后，建议记录当前的【近距剪切】数值，或者直接保存一个相机预设。如果需要恢复正常的墙体显示，只需取消勾选【启用剪切平面】或将【近距剪切】值改回极小值（如1mm）即可。

这种方法特别适用于厨房、卫生间等狭窄空间的渲染，也常用于制作剖面效果图，无需额外创建剖面对象，操作快捷且可逆。

适用于狭小空间的透墙构图示例
