3dmax室内设计建模教程：室内效果图建模步骤图解与视频教学

在室内设计工作流中，3ds Max 是生成高质量效果图的核心工具。通过规范的建模步骤，可以确保模型比例准确、布线整洁，为后续的材质赋予和灯光渲染打下坚实基础。本教程将还原一个标准卧室空间的建模过程，重点展示从二维图纸到三维场景的关键转换节点。操作遵循“先整体后局部”的原则，确保每一步设置都能即时反馈在视口中。

最终完成的室内卧室效果图展示

开始之前，请确认已安装 3ds Max 2020 及以上版本，并准备好对应的 CAD 平面图文件。正确的单位设置是避免后期尺寸错误的第一步，务必在创建对象前完成系统单位校准。

1. 设置系统单位与导入CAD

启动软件后，首先检查当前单位设置。点击菜单栏【自定义】>【单位设置】，在弹出的对话框中，将“显示单位比例”和“系统单位设置”均调整为“毫米”。这是室内设计的行业标准，能确保导入的 CAD 图纸与实际尺寸一致。

接着，点击【文件】>【导入】，选择准备好的 CAD 文件（.dwg 格式）。在导入选项中，勾选“焊接附近顶点”以简化线条，并将“导入单位”确认为毫米。导入后，选中所有 CAD 线条，右键转换为“可编辑样条线”，删除多余的标注文字和填充图案，只保留墙体轴线和中线。

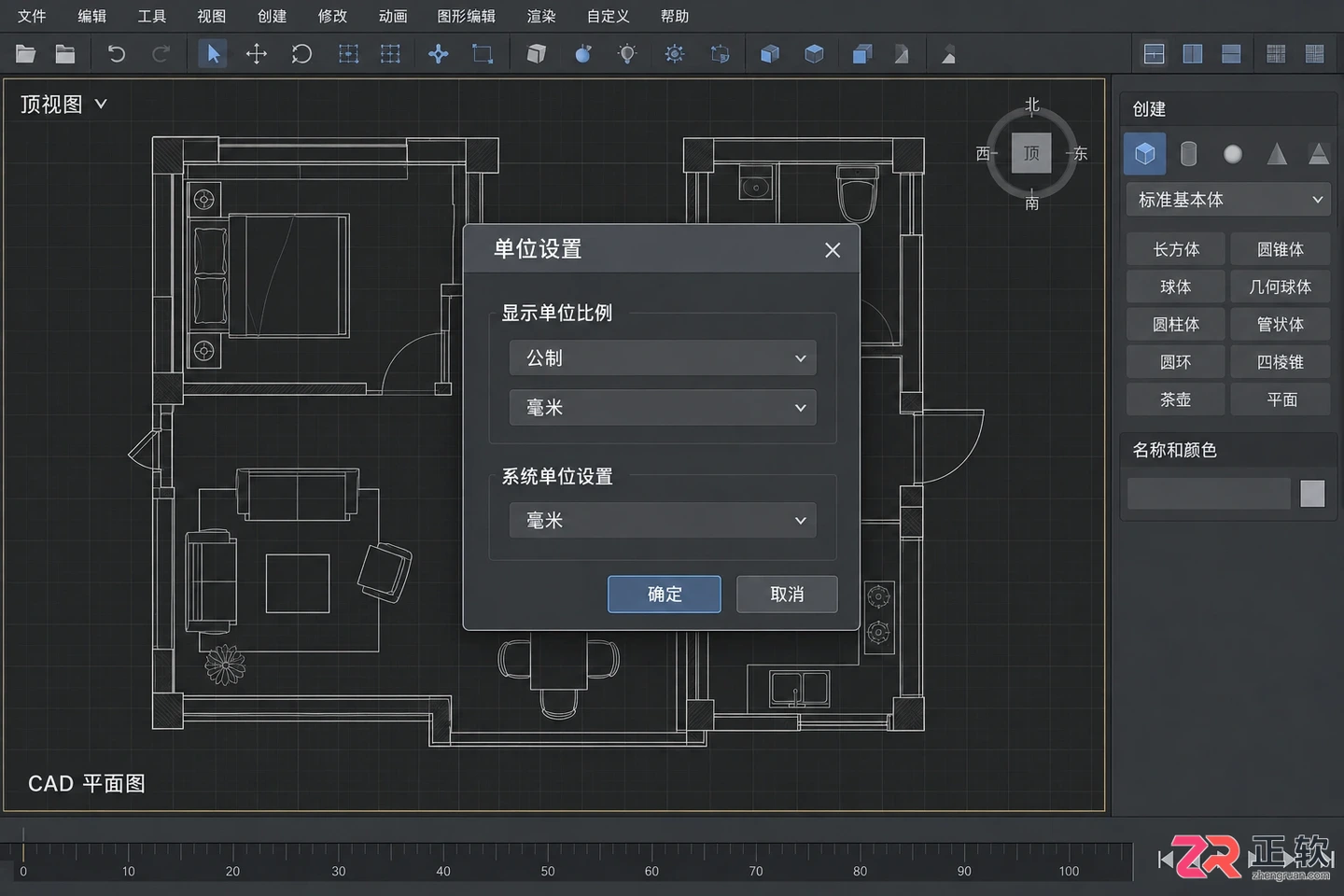

系统单位设置为毫米并导入CAD底图

2. 提取墙体轮廓并生成三维结构

在顶视图（Top View）中，使用【线】工具沿着清理后的 CAD 墙体中线描绘闭合样条线。确保每个转角处节点连接紧密，无重叠线段。选中绘制好的样条线，进入【修改】面板，添加【挤出】修改器。

在参数卷展栏中，将“数量”设置为 2800mm（常规层高）。此时，二维线条立即变为三维墙体。为了区分内外墙面，可以再添加一个【壳】修改器，设置内部量为 240mm（标准砖墙厚度），这样就能快速生成具有真实厚度的墙体结构，且随时可通过修改样条线调整户型布局。

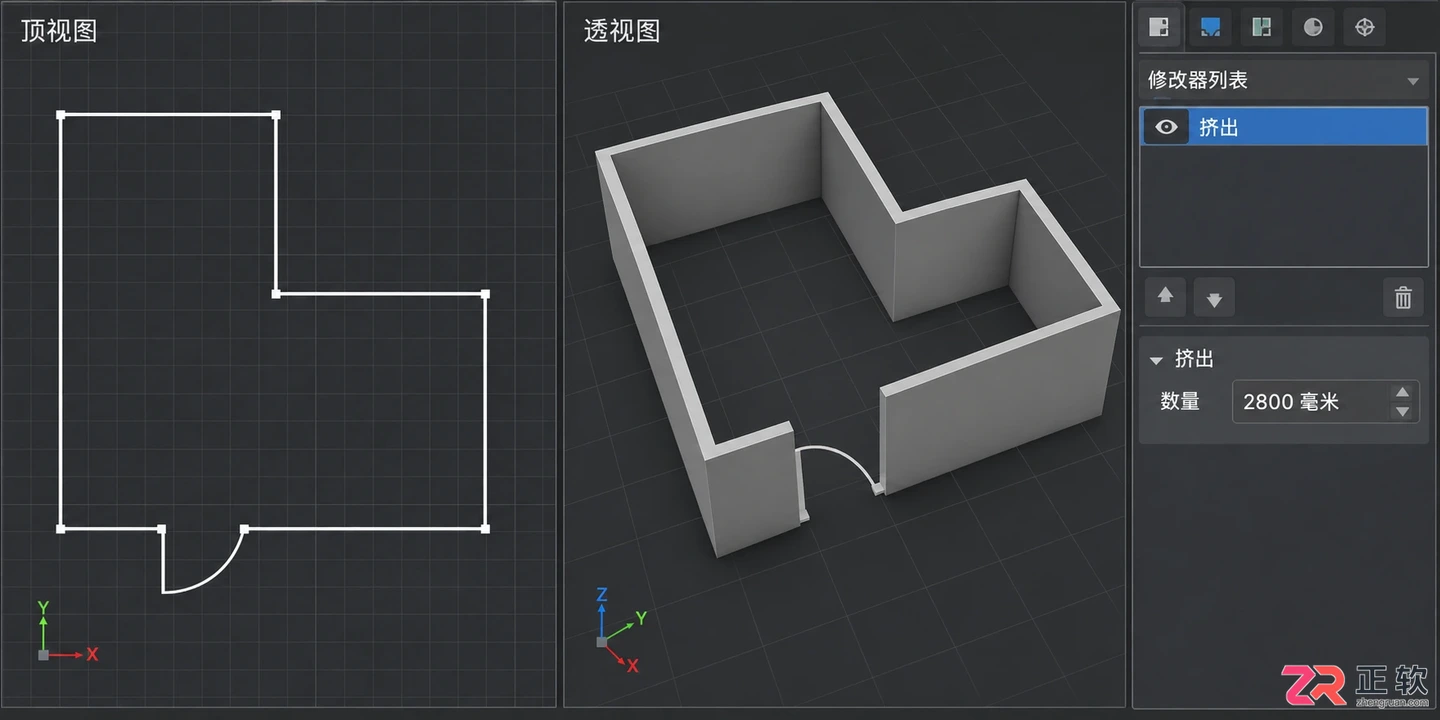

添加挤出修改器将二维样条线转为三维墙体

3. 开设门窗洞口

墙体建成后，需要在指定位置开设门窗。切换到前视图或左视图，使用【长方体】工具创建一个与门洞尺寸一致的辅助物体（例如宽900mm，高2100mm）。将该长方体移动至墙体上的门洞位置。

选中墙体对象，在【创建】面板中选择【复合对象】>【布尔运算】。点击“拾取操作对象 B”，然后点击刚才创建的长方体。选择“差集（A-B）”模式，墙体上即刻出现准确的门洞。重复此步骤处理窗户洞口，注意窗台高度通常设为 900mm。这种方法是非破坏性的基础变体，若需更精细控制，也可使用【ProBoolean】或手动编辑多边形删面。

4. 创建地面与天花板

回到顶视图，使用【平面】工具创建一个覆盖整个房间区域的平面作为地面。将其 Z 轴坐标归零，确保与墙体底部对齐。对于天花板，复制该平面并移动至墙体顶部（Z=2800mm），或者直接使用【封口】命令封闭墙体顶部开口。

为了使场景更具真实感，可以为地面添加轻微的厚度。选中地面平面，添加【壳】修改器，设置外部量为 100mm，模拟楼板结构。此时，基本的硬装框架已完成，视口中应呈现出清晰的房间空间关系，无穿插或漏缝现象。

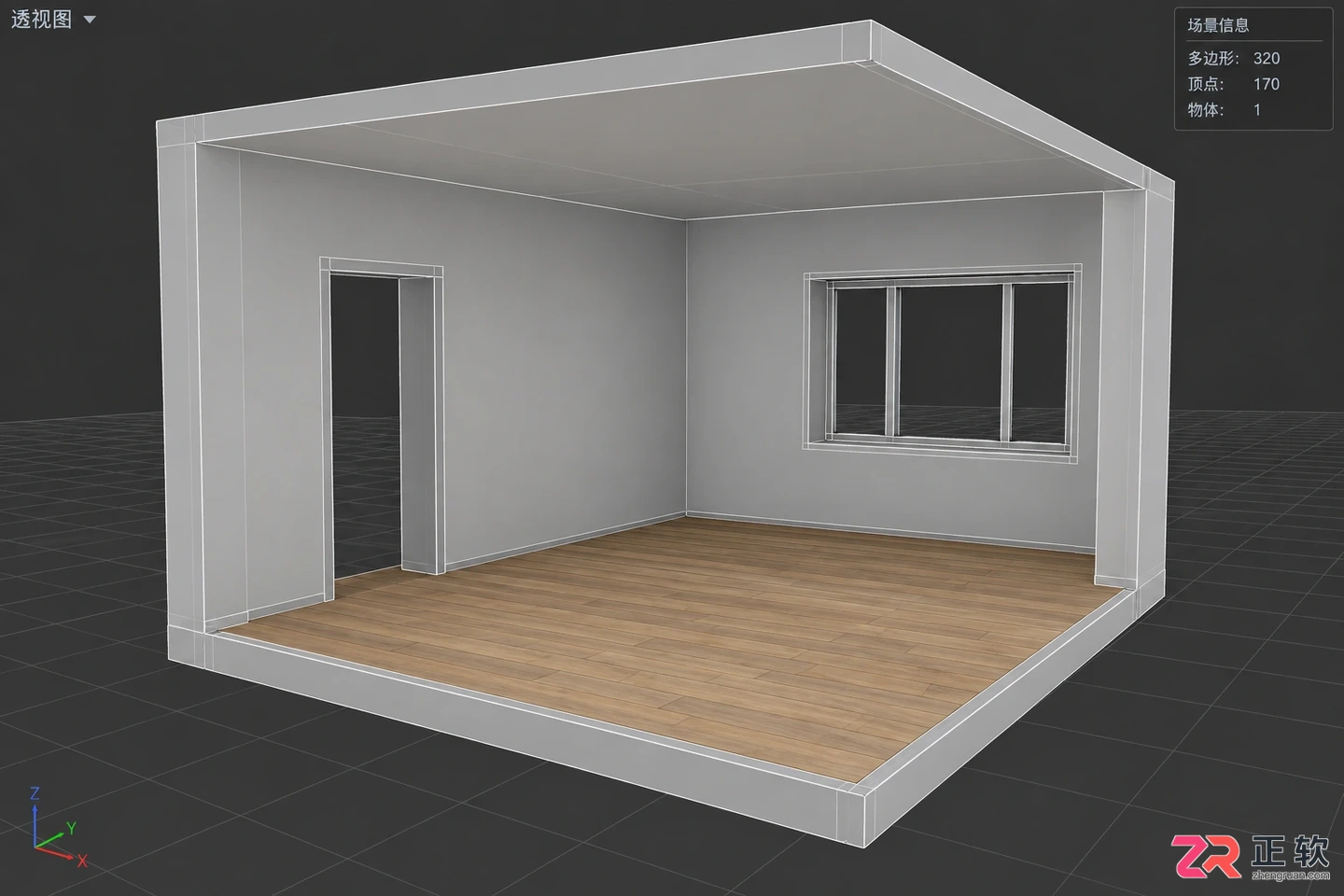

添加地面平面与封顶后的完整房间框架

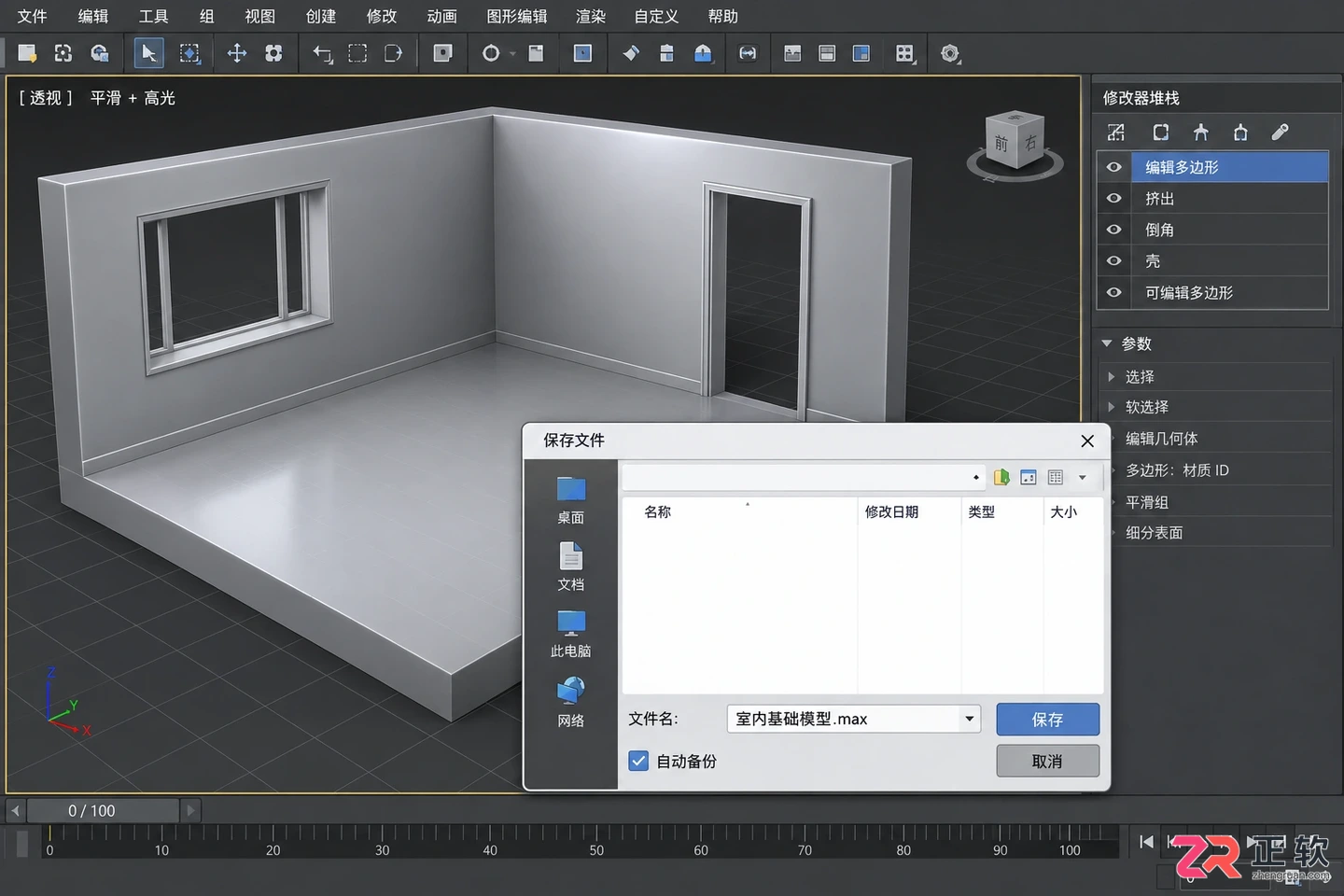

5. 验证模型完整性与保存

最后，按 F3 键切换至“平滑+高光”显示模式，检查模型表面是否平整，有无黑斑或法线反转。旋转视口观察墙角交接处，确保布尔运算后没有残留碎面。确认无误后，将文件保存为 .max 格式，建议开启“自动备份”功能以防数据丢失。

至此，室内基础建模阶段完成。该模型保留了完整的修改器堆栈，后续可随时返回调整墙体位置或洞口大小，无需重新建模。接下来的工作将聚焦于家具摆放、材质贴图及灯光渲染，以最终呈现逼真的室内视觉效果。
