3Dmax建模eps仿形包装教程

在包装设计流程中，平面设计师通常提供基于矢量软件（如Illustrator）制作的EPS格式刀版图。直接在3ds Max中依据这些矢量路径建模，能最大程度保证三维模型与生产实物尺寸的一致性，避免手动描边带来的误差。这种方法特别适合制作异形包装盒、标签贴附效果以及具有复杂轮廓的产品外观。

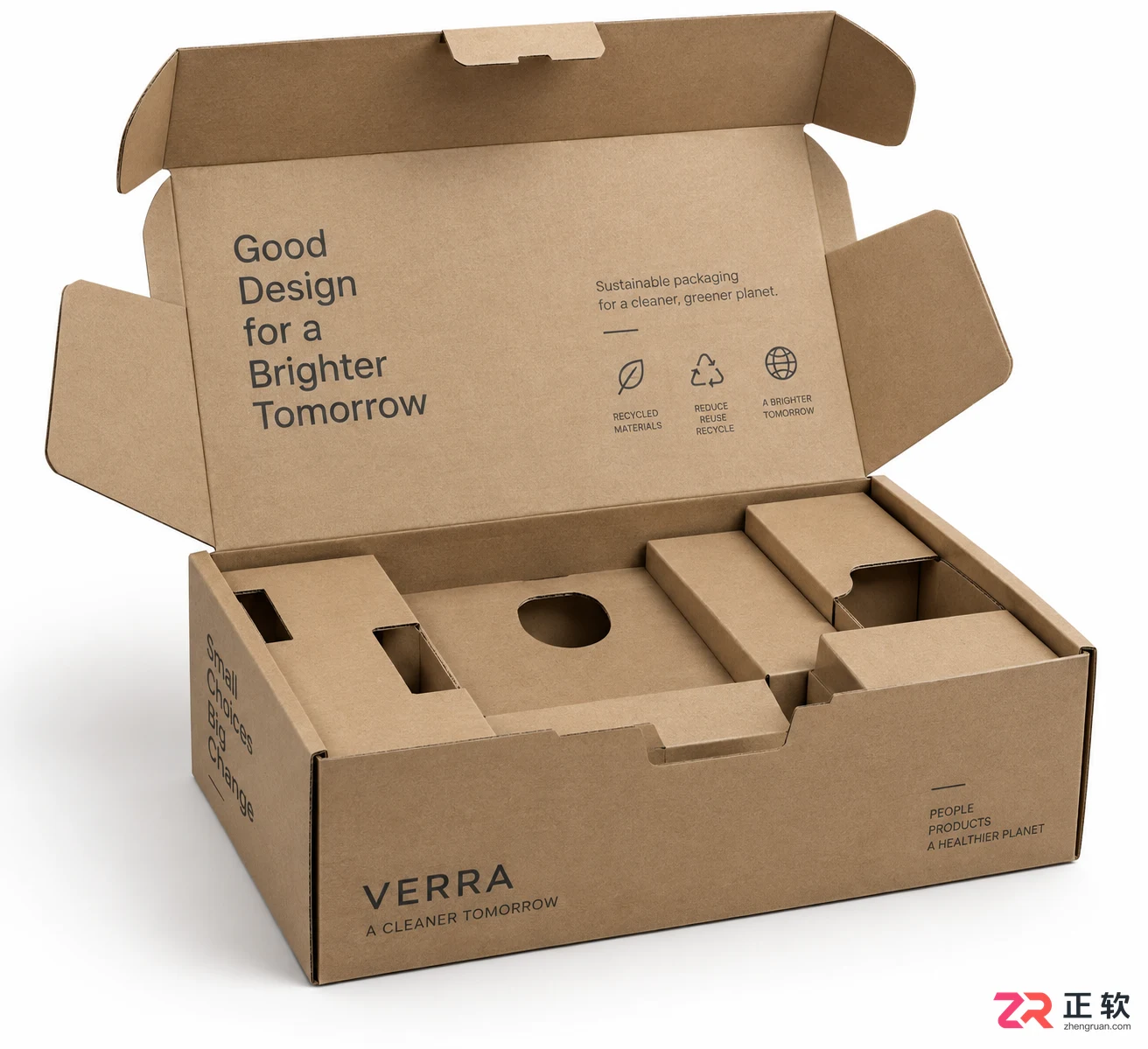

基于EPS刀版生成的精确三维包装模型

核心逻辑是将二维的EPS路径转换为3ds Max可识别的样条线（Spline），随后通过【挤出】（Extrude）或【倒角】（Bevel）等修改器赋予厚度。关键在于导入时的单位匹配与路径闭合处理，确保生成的模型边缘干净、无断裂。

开始前，请确认已准备好标准的EPS格式刀版文件，并明确实际包装的物理尺寸（如毫米mm）。打开3ds Max，建议在新建场景前就设定好系统单位，以免后续缩放导致比例失真。

1. 设置系统单位与导入EPS

启动3ds Max，点击菜单栏【自定义】>【单位设置】。在弹出的窗口中，将【显示单位比例】和【系统单位设置】均设置为“毫米”（Millimeters）。这一步至关重要，因为EPS文件通常包含绝对坐标信息，单位不一致会导致模型过大或过小。

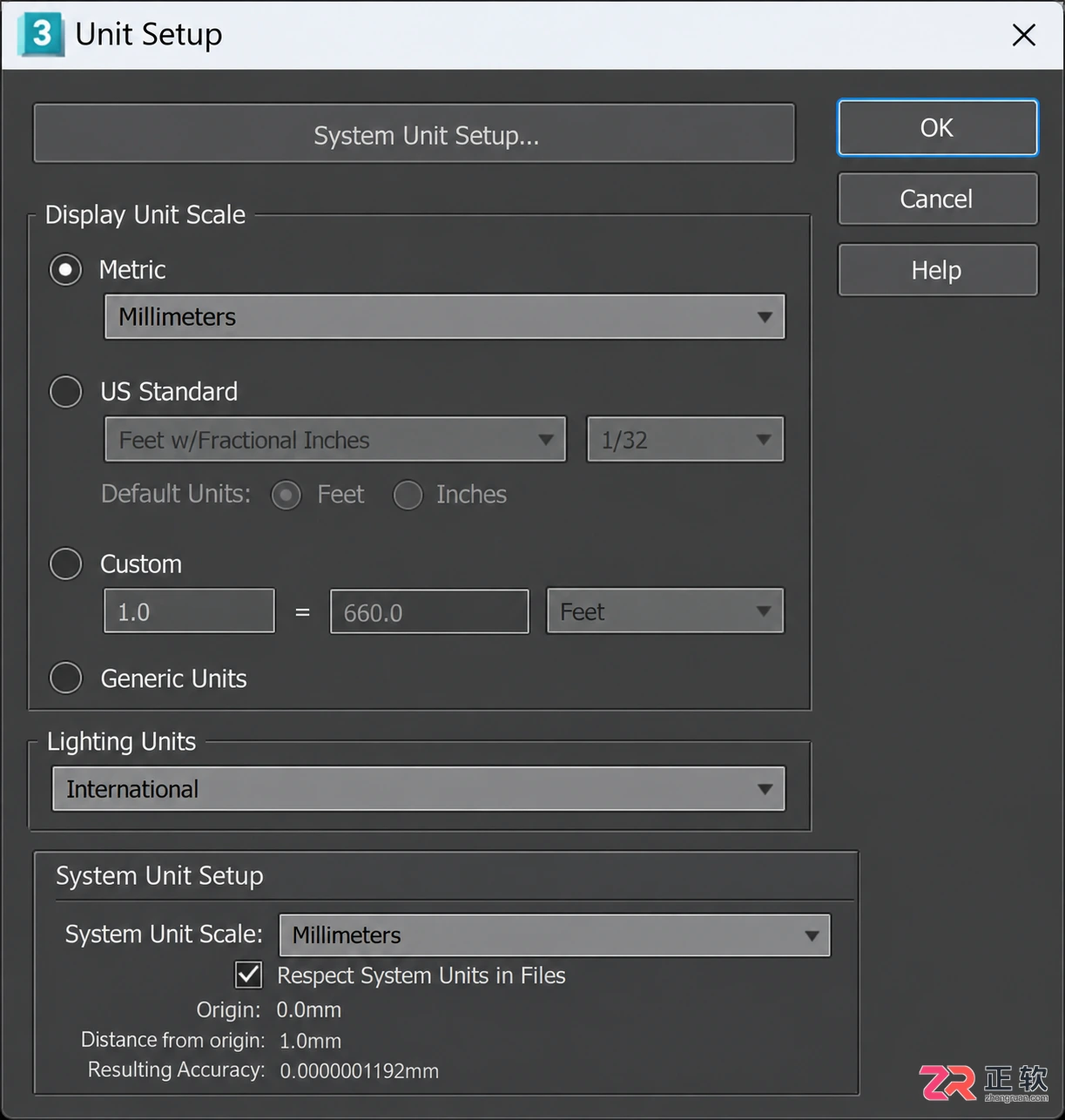

将系统单位和显示单位均设置为毫米

点击【文件】>【导入】，选择你的EPS文件。在导入对话框中，注意勾选“焊接顶点”（Weld Vertices）选项，这有助于自动合并路径中重叠的节点，减少后续清理工作。如果EPS包含多个图层或对象，建议选择“按层导入”或“作为单个对象导入”，具体取决于刀版是否已分层处理。对于大多数包装刀版，选择“作为单个对象”便于统一操作。

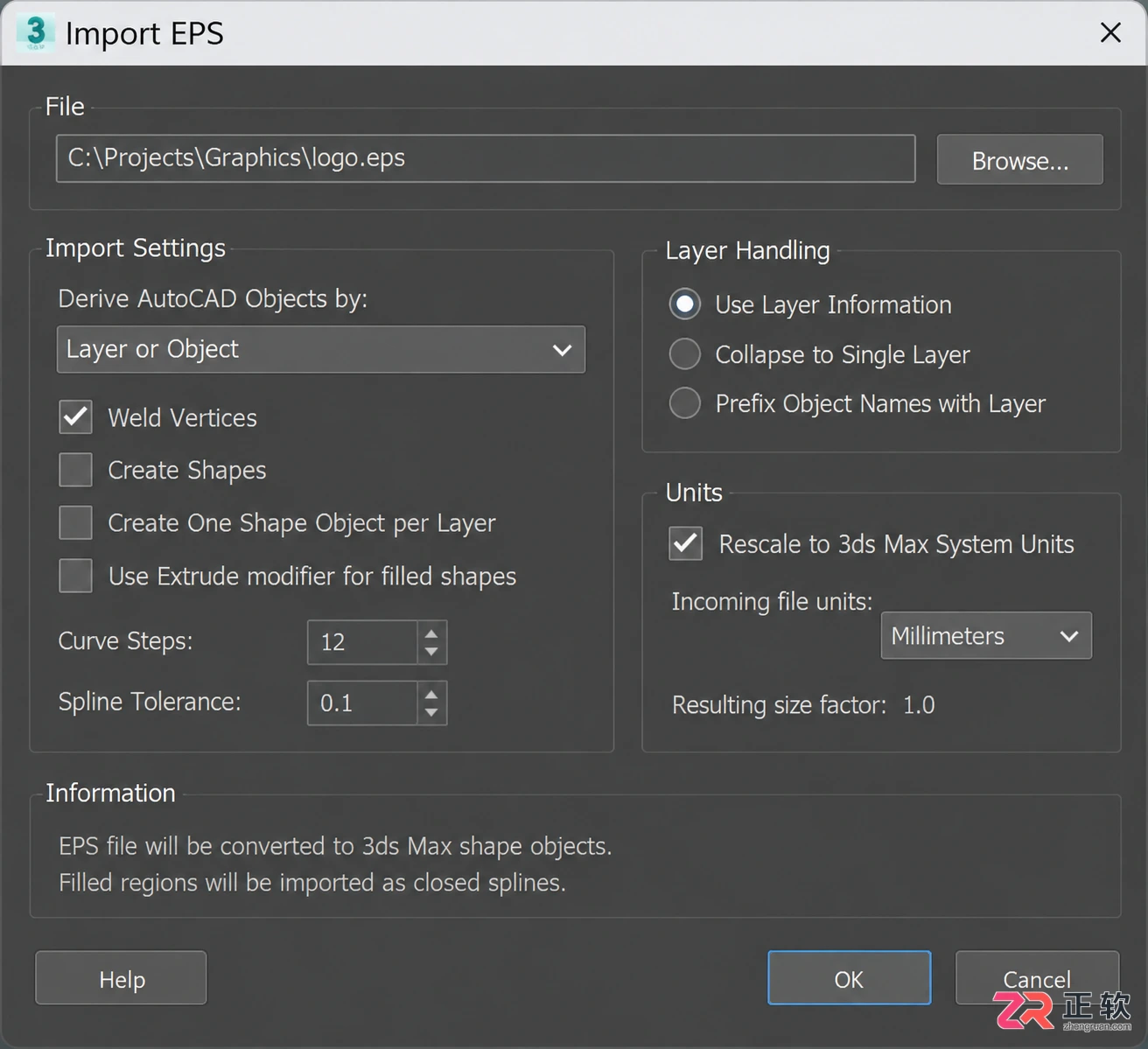

导入EPS时勾选焊接顶点选项

导入后，视图中心会出现对应的线条图形。此时它还是一个【样条线】对象，没有厚度。使用【选择对象】工具框选该图形，右键转换为【可编辑样条线】（Editable Spline），以便进行进一步的节点调整。

2. 检查与闭合样条线路径

EPS导入的线条可能存在断点或未闭合的情况，直接挤出会导致侧面缺失或法线错误。进入【修改】面板，在修改器堆栈中选择【顶点】子层级。

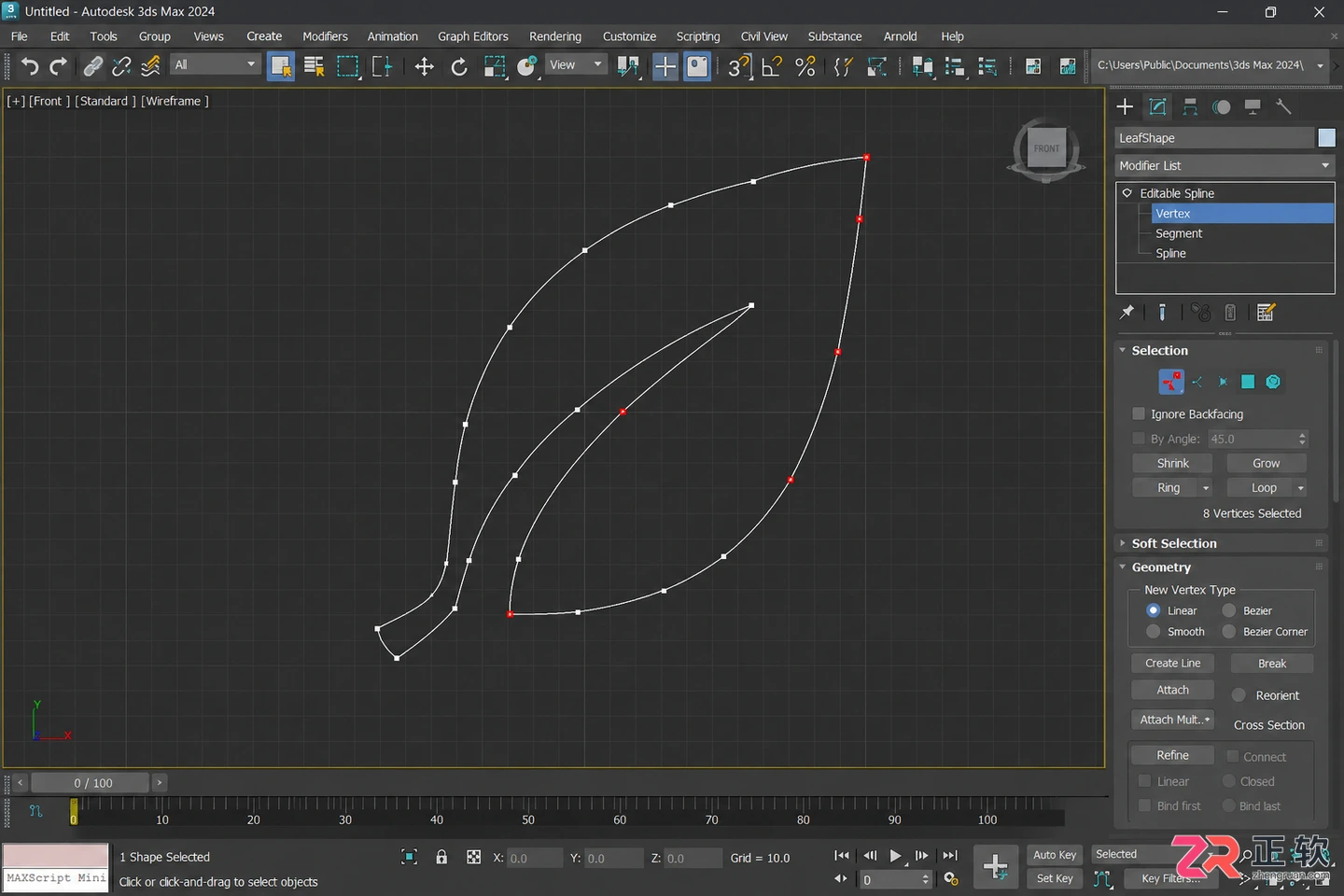

进入顶点子层级准备焊接断点

观察刀版的关键轮廓线。选中需要闭合的两个端点，点击右侧参数栏中的【焊接】（Weld）按钮。如果两点距离较远，可适当增加【焊接阈值】数值，直到两点合并为一个。对于复杂的包装结构，只需关注最终需要形成实体的外轮廓和内切孔洞，辅助线或非结构线条可以删除或隐藏。

确保所有需要挤出的封闭区域都已完全闭合。你可以选中一段样条线，查看其属性，若显示“开放”则需继续焊接端点。闭合良好的路径是生成完美三维实体的基础。

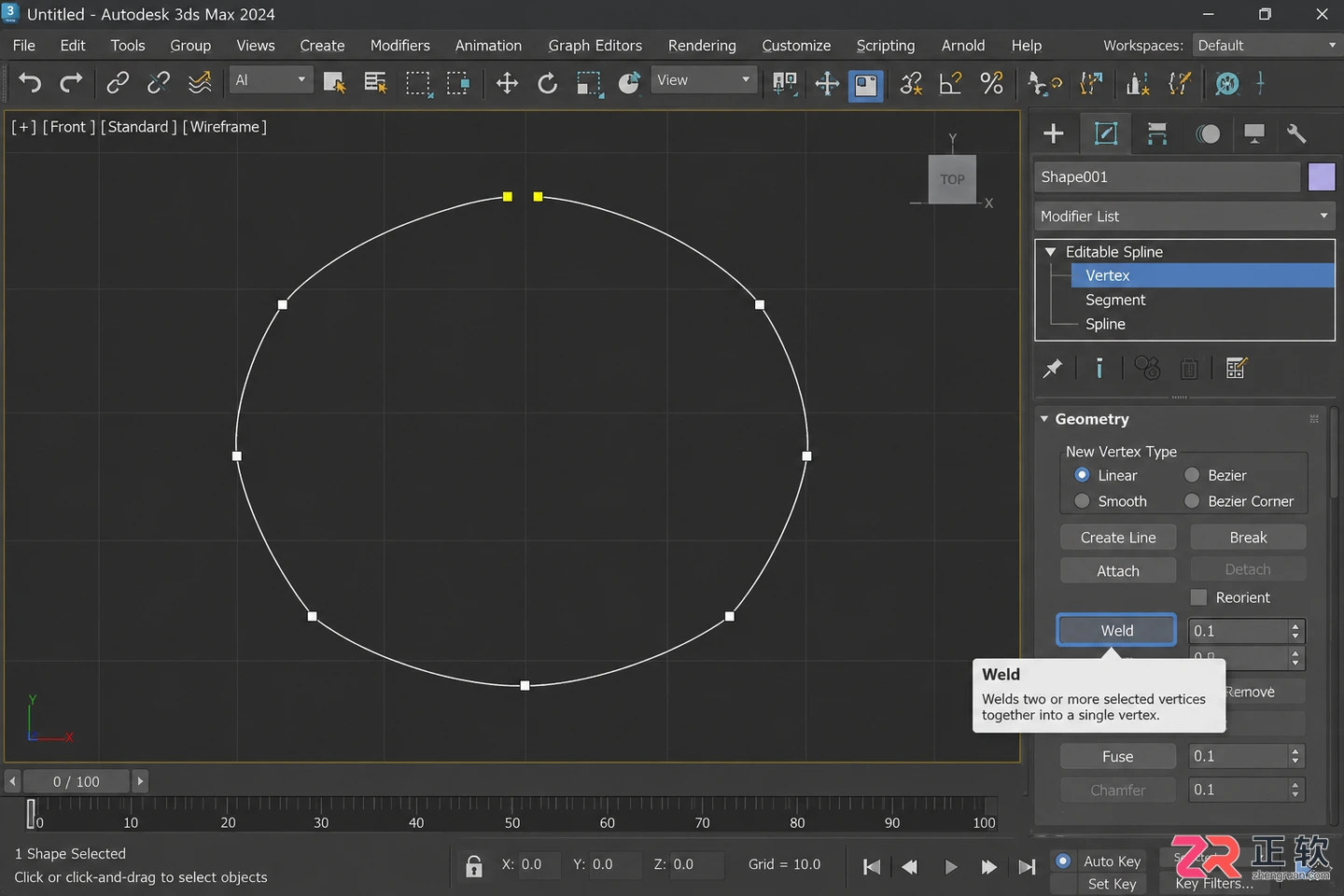

使用焊接功能闭合开放路径

3. 应用挤出修改器生成体积

退出子层级，回到样条线的主层级。在【修改器列表】中找到并添加【挤出】（Extrude）修改器。在参数面板中，设置【数量】（Amount）为包装材料的厚度或盒子的高度。例如，如果是制作一个高100mm的盒子，此处输入100。

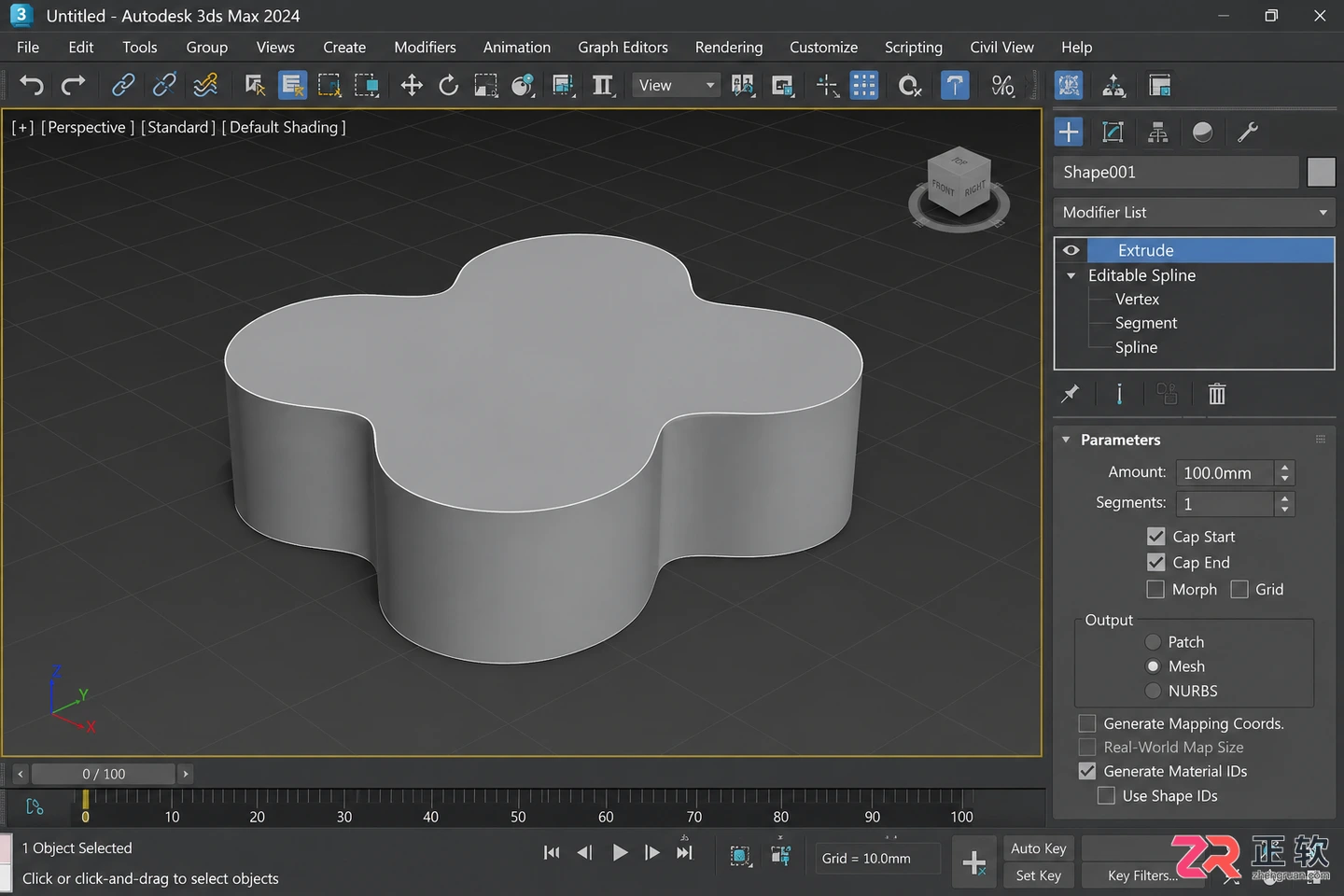

设置挤出数量生成三维厚度

此时，二维线条立即变为三维实体。检查【分段】（Segments）数值，通常保持为1即可，除非你需要沿高度方向进行弯曲变形。勾选【封口始端】和【封口末端】，确保模型顶部和底部是封闭的面，这对于后续渲染和物理模拟非常重要。

如果包装结构包含多个不同高度的部分（如盖子和盒身），建议在挤出前将不同部分的样条线分离为独立对象，或者使用【多边形】子层级进行局部挤出，以保持模型的拓扑清晰。

4. 优化模型与验证尺寸

完成挤出后，模型可能显得棱角分明。若需要模拟纸质包装的圆润折角，可添加【涡轮平滑】（TurboSmooth）或【网格平滑】（MeshSmooth）修改器，并将迭代次数设为1或2。注意，平滑会改变模型的实际尺寸，需在应用前确认基础尺寸略小于目标值，或使用【推离】（Push）功能微调。

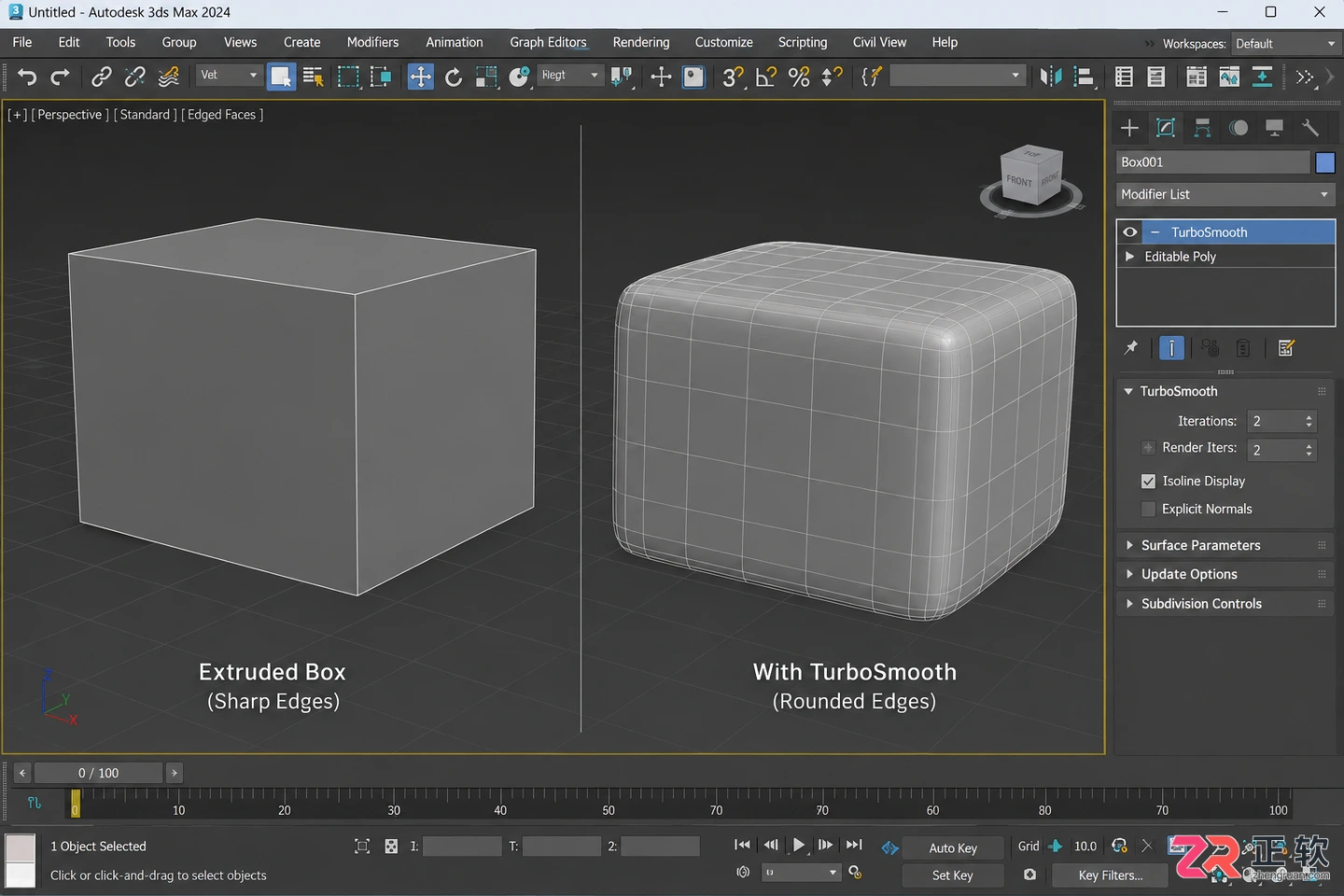

平滑处理使包装边缘更自然

最后，使用【工具】>【测量】功能，选取模型的关键边长，核对是否与原始EPS刀版标注的尺寸一致。误差应控制在极小范围内（如0.1mm以内）。确认无误后，可将模型转换为【可编辑多边形】，进行后续的UV展开和材质赋予。

此方法建立的模型完全基于矢量数据，保留了极高的几何精度。当平面刀版发生变更时，只需重新导入EPS并重复上述挤出步骤，即可快速更新三维模型，极大提升了包装设计的迭代效率。
