3ds Max分层渲染与通道输出设置：方便后期PS合成的技巧

在三维静帧表现与商业效果图制作中，如果仅输出一张RGB底图，一旦出现材质反光过强、局部结构明暗失衡或背景需要替换的情况，往往需要返回3ds Max重新耗时渲染。通过合理设置渲染元素（Render Elements），将漫反射、高光、反射、阴影、环境阻挡（AO）以及各类选区遮罩分层输出，可以在Photoshop中实现无损、可逆的精细化局部调整与光影再塑造。

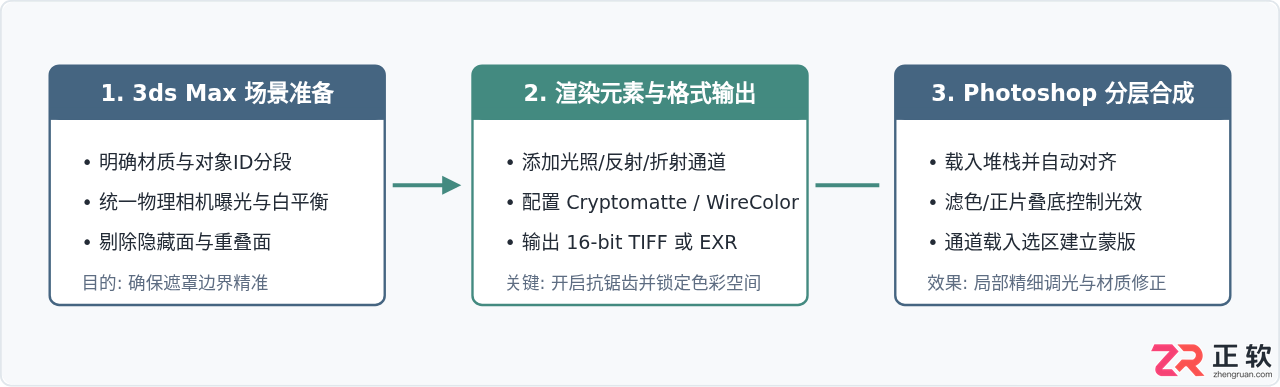

图1：3ds Max 分层渲染到 Photoshop 合成的标准工作流

一、为什么必须使用分层渲染与通道输出

单张渲染图本质上是三维引擎将“几何体形状、材质属性、直接光源照度、间接漫反射反弹、环境折射”等计算叠加压缩后的平整图像。如果成图中的不锈钢茶几反光偏暗，在常规单层图像中提亮不仅会破坏桌腿后方地毯的阴影，还会导致高光溢出、噪点放大。

通过分层渲染，可以将渲染引擎计算的各个物理成分拆分为独立的图层。在后期处理时，只需将反射元素（Reflection）单独提取，通过色阶或曲线调整该层的不透明度和亮度，即可在完全不影响固有色和阴影深度的前提下增强金属质感。配合遮罩通道，选区精确到像素级边缘，避免了手动抠图的毛边与时间浪费。

二、常用的渲染元素（Render Elements）分类与用途

主流渲染器（如 V-Ray、Corona、Arnold 等）虽然命名略有不同，但核心通道遵循统一的三维图像拆分逻辑。通常分为三类：光影属性层、辅助遮罩层与空间深度层。

三、3ds Max 中设置通道输出的操作步骤

以下为标准通道输出配置流程。无论是室内、建筑还是工业产品场景，均建议在最终批量渲染前完成该检查。

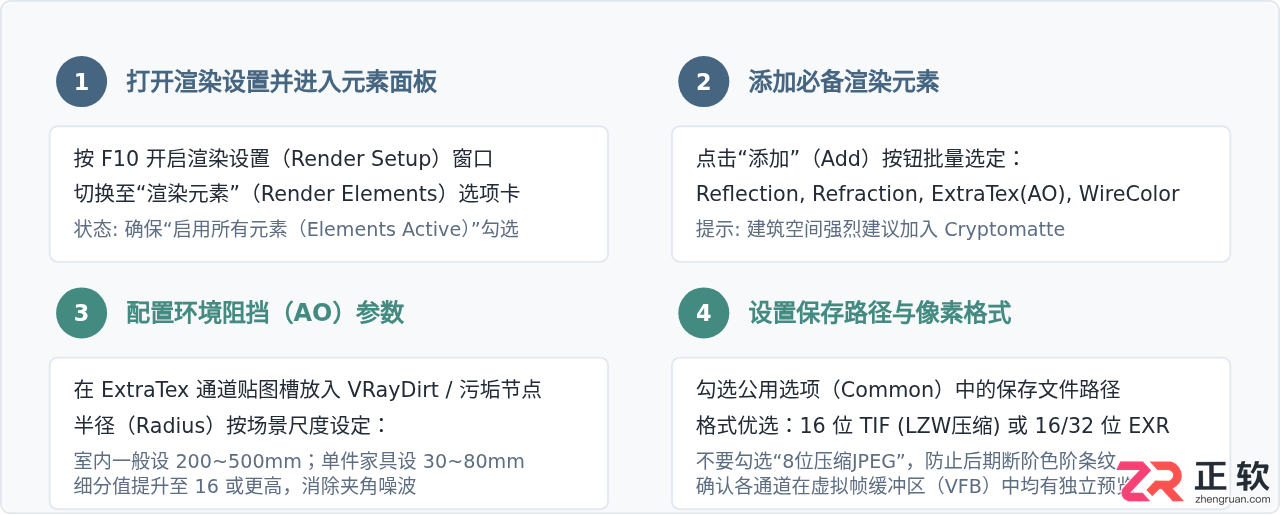

图2：3ds Max 渲染元素配置四个核心步骤

1. 添加常规光影通道

按下快捷键 F10 打开渲染设置面板，定位到 Render Elements 标签页，点击“添加”按钮。按住 Ctrl 键依次点选：

• VRayRawLighting 或 Lighting：基础光照层，便于微调直接光亮度。
• VRayReflection：纯反射图层，用于控制表面光泽度与高光质感。
• VRayRefraction：玻璃和透明材质透光层。
• VRaySpecular：纯高光反射层。

2. AO（环境阻挡）通道设置细节

添加 VRayExtraTex（Corona 中为 CTexmap）。选中该元素后，在下方参数的“Texture”插槽中指定一个 VRayDirt（污垢材质贴图）。

关键参数调整：

• Radius（半径）：决定阴影晕染扩散的范围。室内大场景建议设置为 250mm - 400mm；如果是单体静物、电子产品模型，建议收缩至 20mm - 50mm。
• Subdivs（细分）：默认通常为 8。如果要保证后期叠加时不出现斑驳噪点，建议提升到 16 - 24。
• Invert normal（反转法线）：通常保持默认关闭；若需展示模型边缘向外的磨损高光效果才开启。

3. 选区遮罩通道（WireColor 与 Cryptomatte）

传统的 WireColor（线框颜色） 通道通过物体线框色来划分颜色块，直观方便，但受边缘抗锯齿与半透明材质影响，边缘容易产生微小的杂色黑边。建议在现代渲染流程中搭配或切换为 Cryptomatte：

• Cryptomatte 会直接在多通道 EXR 中写入对象名称（Name）、材质（Material）和图层（Layer）ID 元数据。
• 导入 Photoshop（配合免费的 ProEXR 插件）后，只需使用吸管轻点画面物体，就能自动生成严丝合缝、完全支持动态模糊与半透明抗锯齿的精准浮点蒙版。

四、Photoshop 中的合成与混合模式技巧

将导出的所有元素文件依次载入 Photoshop（推荐使用 文件 > 脚本 > 将文件载入堆栈，可自动将各个通道排列在同一画布的不同图层中）。为了实现直观可控的无损调整，图层混合模式的使用需要严格遵循色彩物理叠加规则。

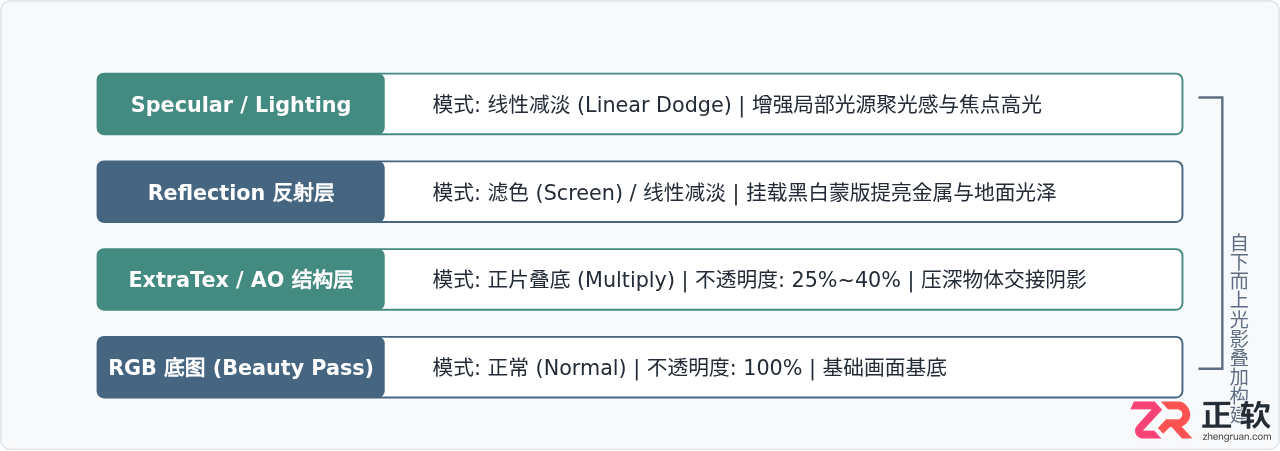

图3：后期 Photoshop 中常用的通道图层堆叠与混合模式组合

常用混合模式的操作要点：

1. AO 图层（正片叠底 Multiply）：
   由于 AO 图像是白底黑边，“正片叠底”模式会自动将纯白色部分过滤为完全透明，仅保留黑色阴影。切忌直接使用 100% 不透明度，否则会使空间显得肮脏生硬。通常将图层透明度降低到 20% - 40% 即可达到加固空间结构的效果。如果觉得阴影偏灰，可以给 AO 图层挂载“色彩平衡”剪贴蒙版，轻微注入一点环境冷色调。
2. 反射通道（滤色 Screen / 线性减淡 Linear Dodge）：
   黑底的反射图层使用“滤色”模式即可过滤掉黑色底色，只保留光斑。如果使用“滤色”后光泽依然不够通透，可改为“线性减淡（添加）”，但要适度降低图层填充度（Fill）以防高光过曝发白。结合“色阶”工具压暗暗部，能让反射质感更加收敛坚实。
3. 材质蒙版（WireColor 提取技巧）：
   将 WireColor 通道放置在图层面板最顶端，默认关闭小眼睛隐藏。当需要调整某把椅子的布料颜色时，打开 WireColor 图层，使用“色彩范围”工具（容差设置为 0 - 5），点击椅子对应的纯色块即可载入选区。切换回下方的调色图层（如“曲线”或“色相/饱和度”）建立蒙版，调色范围即被锁定在该椅子内。

五、提升后期效率的关键注意事项与避坑指南

分层渲染能够大幅提升后期自由度，但若输出设置存在疏漏，也会给后期合成带来对齐偏差或色彩断裂等问题。渲染前务必留意以下四个关键细节：

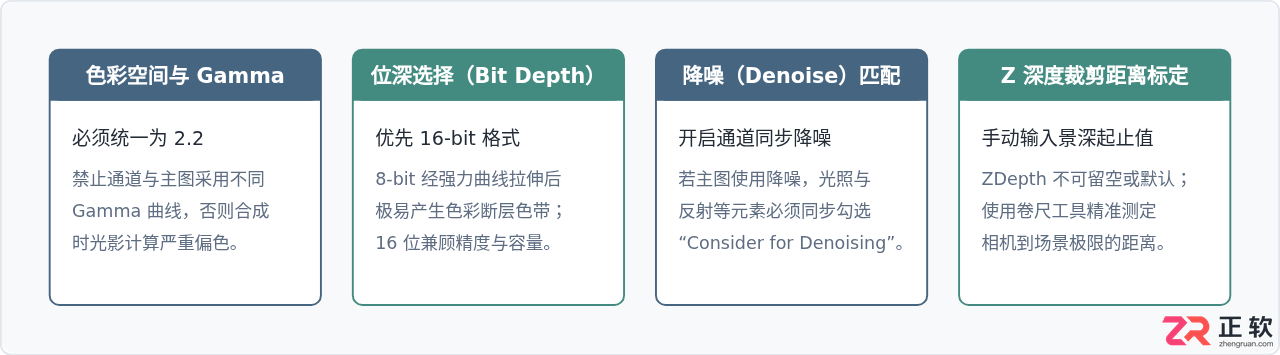

图4：输出配置四要素检查表

• 保持统一的 Gamma 2.2 工作流：确保 3ds Max 渲染首选项中的 Gamma 设置为 2.2，导出各类通道时不要任意勾选覆盖为 1.0（法线贴图与灰度深度图除外），否则导入 Photoshop 后会出现曝光不一致、叠加灰白失真。
• 16 位 TIFF 或 EXR 是调色底线：普通的 8 位 JPG 压缩格式丢失了高光区域超白与暗部深黑里的连续阶调，一旦在 PS 中拉大对比度，天空与反光区域会出现大面积色彩断阶（条纹噪点）。采用 16 位深度可为后续的色阶提拉保留足够的宽容度。
• 元素降噪选项勾选：如果渲染器启用了降噪功能（如 V-Ray Denoiser 或 Corona High Quality Denoiser），进入每个渲染元素的设置列表中，确保勾选了 Consider for Denoising。否则可能出现主图干干净净，而叠加上的反射图层布满杂点的情况。
• 精准配置 Z-Depth（景深）：Z-Depth 默认的远端剪切距离常常与实际相机间距脱节，导致导出的画面全白或全黑。在 3ds Max 中使用辅助对象“卷尺”（Tape）从相机位置量出到最远端物体的物理距离（例如 12000mm），将该数值准确填入 ZDepth 元素的 zdepth max 框中，方可输出由纯黑到纯白渐变完整的可用景深通道。

建立规范的分层渲染习惯，初期虽然会多花两到三分钟进行通道配置，但能使后期处理具备极高的灵活性与掌控力。无论客户要求调整地板反射强度、强化转角阴影还是替换室外环境，都能在 Photoshop 中通过通道图层与遮罩迅速搞定，大幅削减反复出图的时间成本。
