3dmax室内设计视频教程全集：建模步骤与效果图制作详解

在室内设计可视化中，使用 3ds Max 配合 V-Ray 渲染器是行业标准工作流。这种流程的优势在于模型精度高、材质表现力强，且修改灵活。通过规范的建模顺序，可以确保后期调整户型或更换家具时，无需重新搭建整个场景。本文将按照实际项目操作顺序，演示从图纸导入到最终出图的关键步骤。

最终完成的现代简约风格室内效果图

开始之前，请确保已安装 3ds Max（建议 2020 及以上版本）和 V-Ray 渲染插件。准备一份清理过的 CAD 平面图（dwg 格式），删除其中的标注、填充和无关图层，只保留墙体、门窗洞口和主要轴线。

1. 设置单位与导入 CAD

启动 3ds Max，首先统一场景单位，这是保证后续家具尺寸准确的基础。点击菜单栏【自定义】>【单位设置】，将“系统单位”和“显示单位比例”均设置为“毫米”。

接着导入 CAD 文件。点击【文件】>【导入】，选择准备好的 dwg 文件。在弹出的导入选项中，勾选“按层合并对象”，并将“几何体选项”中的“焊接附近顶点”取消勾选，以防止线条断裂。导入后，选中所有 CAD 线条，在顶视图将其冻结（右键 > 【冻结当前选择】），并设置为灰色显示，作为建模参考底图。

2. 绘制墙体与生成三维结构

切换到顶视图，使用【创建】面板中的【样条线】>【线】工具，沿着冻结的 CAD 墙体中心线或内边线描绘闭合图形。描绘时开启【捕捉】功能（快捷键 S），确保节点准确吸附到 CAD 角点。

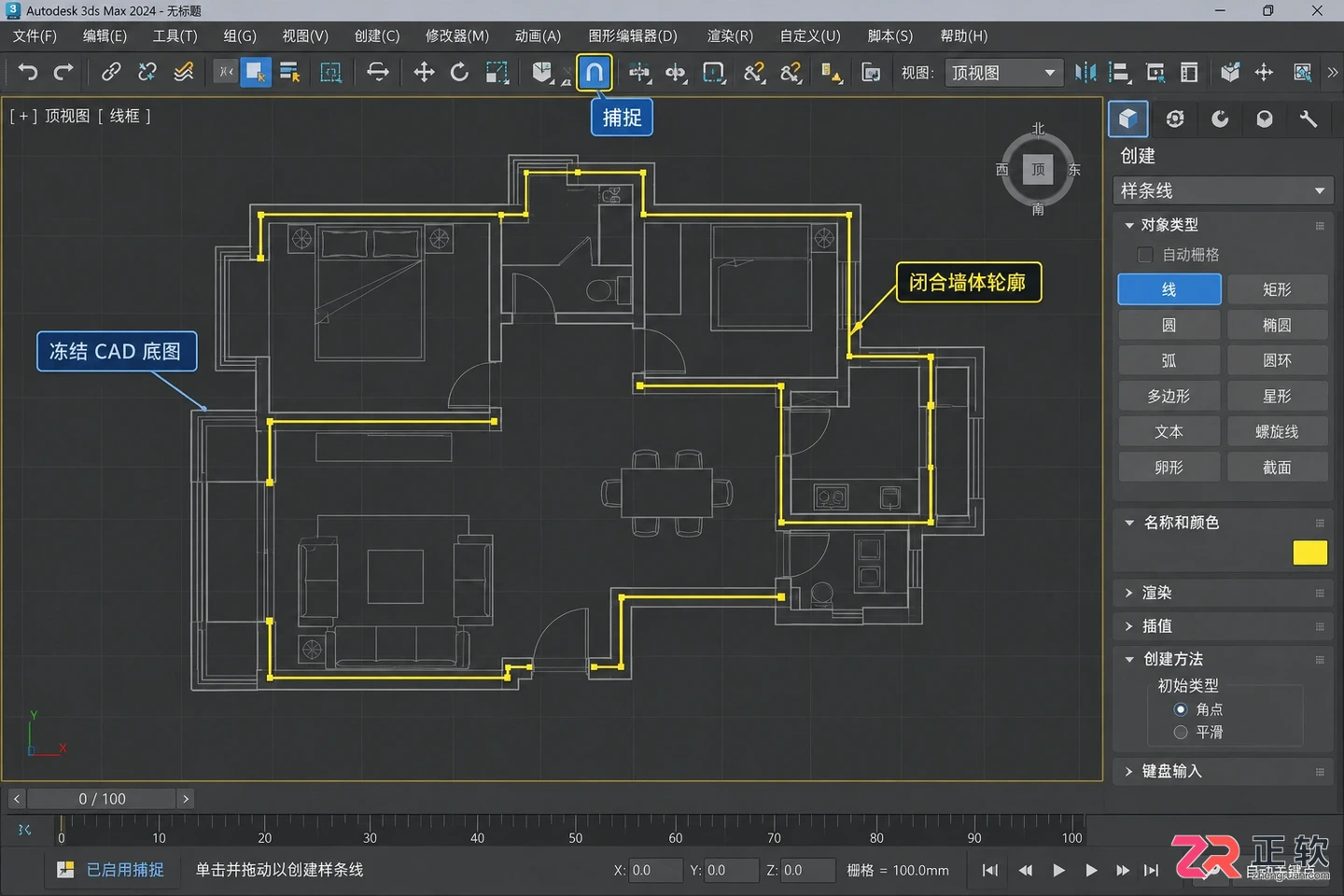

在顶视图中依据冻结的 CAD 底图绘制墙体样条线

选中绘制好的样条线，进入【修改】面板，添加【挤出】修改器。将“数量”设置为 2800mm（常规层高）。此时二维线条变为三维墙体。如果墙体有厚度需求，可在挤出前添加【轮廓】修改器，或在挤出后使用【壳】修改器增加厚度。检查透视视图，确认墙体高度和位置无误。

3. 开门窗洞口与地面天花

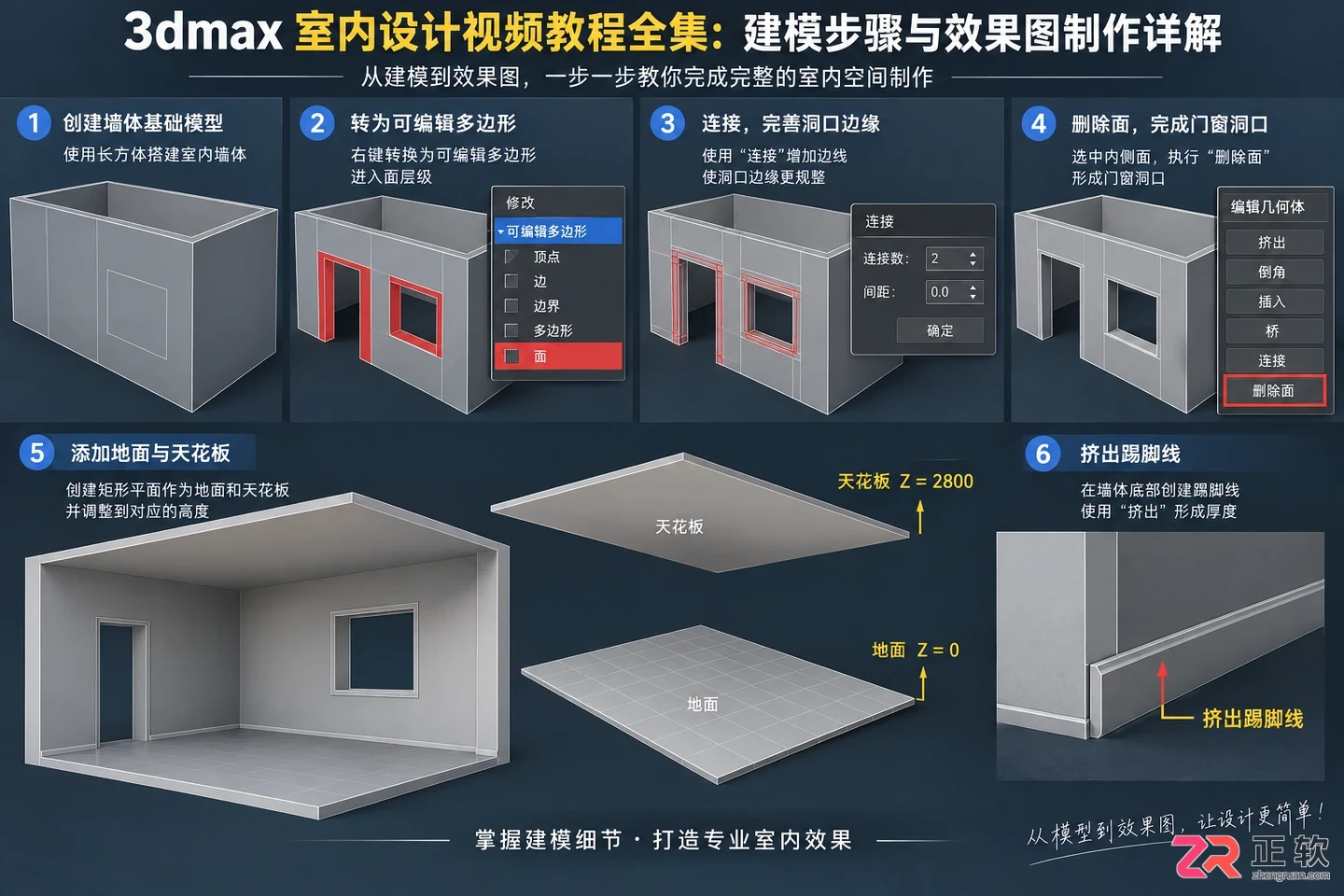

在墙体上开设门窗洞口通常使用【布尔】运算或【多边形】编辑。推荐方法是将墙体转换为【可编辑多边形】。进入【边】层级，使用【连接】命令在门窗位置添加分段，然后删除对应的面，形成洞口。这种方法比布尔运算更稳定，不易产生破面。

对于地面和天花板，使用【平面】工具创建两个矩形，分别覆盖房间底部和顶部。将地面 Z 轴坐标设为 0，天花板 Z 轴坐标设为 2800。为了增加真实感，可选中地面多边形，使用【插入】和【挤出】命令制作踢脚线结构。

3. 开门窗洞口与地面天花

4. 布置家具与赋予基础材质

家具模型通常从外部库导入。点击【文件】>【合并】，选择预设的沙发、床、桌椅等 .max 格式模型。注意检查导入模型的单位和比例，确保与场景匹配。将家具移动到相应房间位置，利用【对齐】工具（快捷键 Alt+A）使家具贴合墙面。

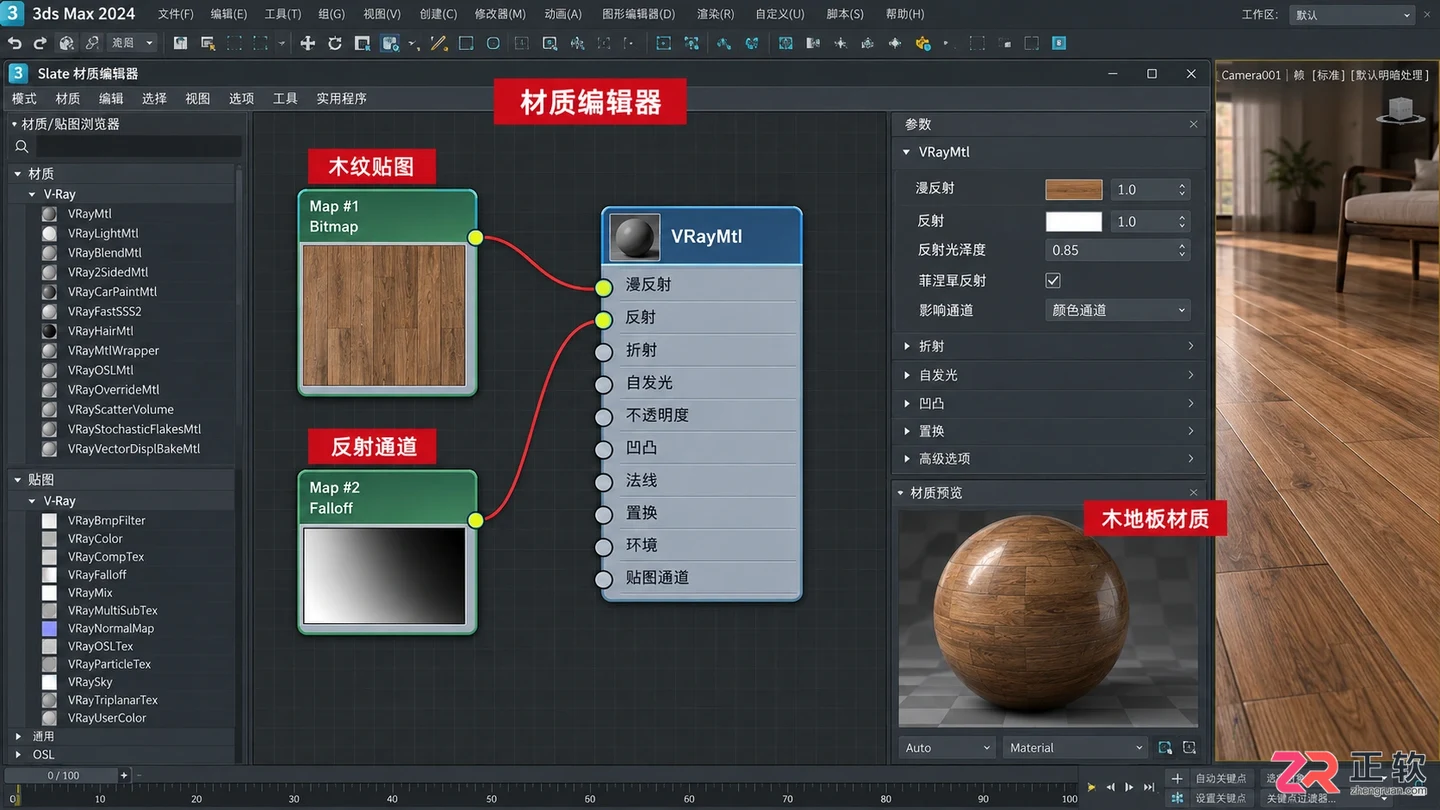

在材质编辑器中调整 V-Ray 木地板材质参数

打开【材质编辑器】（快捷键 M），创建 V-Ray 材质。例如制作木地板：在“漫反射”通道加载木纹贴图，在“反射”通道添加衰减贴图以模拟真实反光，并适当调整高光光泽度。将材质拖拽赋予给地面模型。同理，为墙面赋予乳胶漆材质（高漫反射、低反射），为玻璃赋予透明材质。

5. 灯光布局与相机设置

灯光决定效果图的氛围。首先创建物理相机（Physical Camera），调整焦距（如 24mm-35mm）和构图，确保视角自然，避免过度畸变。

主光源通常模拟自然光。创建一个 V-Ray 太阳光系统，或通过窗户位置放置 V-Ray 平面光（Plane Light），方向朝向室内。设置灯光颜色为暖白或冷白，倍增器根据场景大小调整（通常 1-5 之间）。补充人工光源，如在天花板添加 V-Ray 网格灯模拟筒灯，或在台灯位置放置球体光。

6. 渲染参数设置与输出

按 F10 打开渲染设置。在 V-Ray 选项卡中，将“图像采样器”类型设为“桶式”或“渐进式”。测试阶段可将“最大细分”设为 4-8 以加快预览速度；最终出图时提高至 24-32 以减少噪点。

启用“全局照明”（GI），初级引擎选“发光贴图”，次级引擎选“灯光缓存”。这是室内渲染最稳定的组合。设置输出分辨率，如 1920x1080 或更高。点击渲染按钮，观察光影效果。若发现暗部过黑，可提高灯光缓存的细分值或增加环境光倍增值。

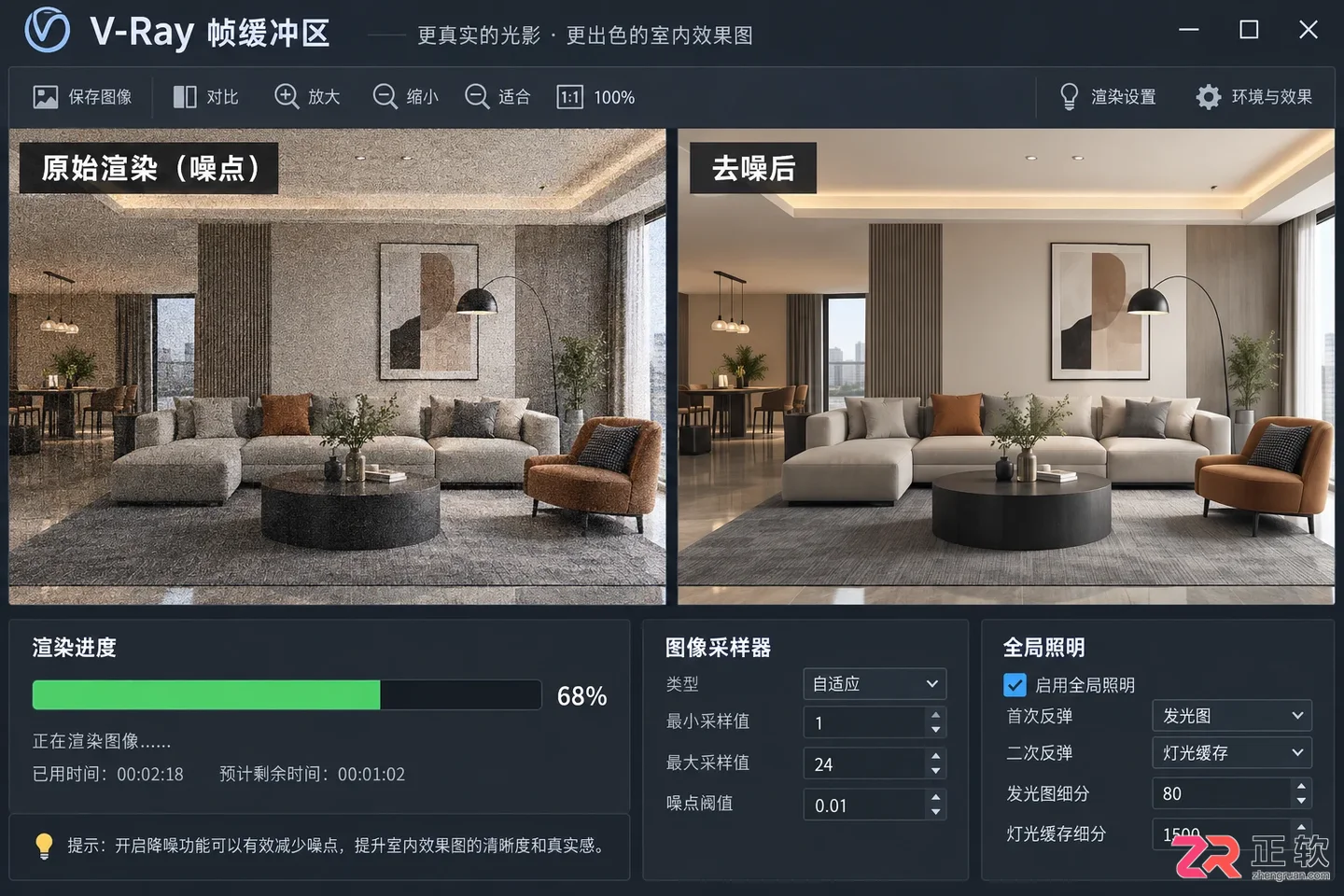

V-Ray 帧缓冲区显示的渲染进度与去噪效果

渲染完成后，保存图像为 PNG 或 TIF 格式以保留高质量数据。同时保存 3ds Max 源文件（.max），确保所有链接贴图和模型路径正确，以便日后修改。通过上述步骤，即可完成一个标准的室内效果图制作流程，后续只需替换模型和材质即可复用于不同户型。
