3ds Max贴图与UVW Map调整：从材质赋予到坐标校正

在 3ds Max 中制作逼真的模型表面效果，核心工作流可以拆解为两个关键步骤：首先通过材质编辑器将外部图像资源关联到模型表面，决定“穿什么衣服”；其次利用**UVW 贴图（UVW Map）**修改器定义图像在三维空间中的投射方式，决定衣服“怎么穿、尺寸多大、是否平整”。

许多初学者常遇到贴图模糊、严重拉伸甚至完全不显示的问题，往往是因为忽略了第二步的坐标校正。本文将结合实际操作，详细拆解从材质赋予到 UVW 坐标微调的全过程。

理解“贴图”与“UVW坐标”的关系

三维软件中的贴图逻辑包含两层独立但紧密相关的概念：

• 材质与贴图（Material & Map）： 定义物体表面的物理属性（如颜色、反射、粗糙度）和图样来源。
• UVW 坐标系统： 建立二维位图与三维模型表面的空间映射关系。由于三维空间已有 X、Y、Z 轴，为避免混淆，贴图坐标轴专门命名为 U（横向）、V（纵向）和 W（深度或垂直投射方向）。

如果缺乏正确的投影规范，位图就无法正确“包裹”模型，导致错位或变形。

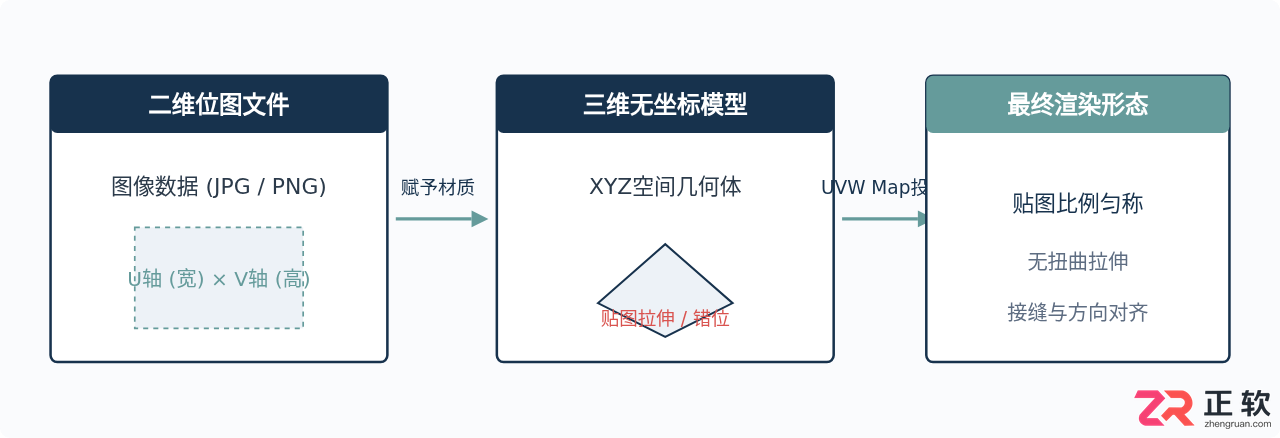

图1：位图经过材质关联及 UVW 投影计算生成最终表面外观的关系图

第一部分：如何给模型赋予贴图

3ds Max 提供两种材质编辑器界面：精简版（Compact）和板岩版（Slate，节点式）。为了更直观地理解数据流向，以下操作以板岩材质编辑器为例。

详细操作步骤

1. 打开材质编辑器： 点击主工具栏上的材质编辑器图标，或直接按下键盘快捷键 M。若默认显示为九宫格界面，请在顶部菜单选择 模式 (Modes) > 板岩材质编辑器 (Slate Material Editor)。
2. 新建材质球： 在左侧“材质/贴图浏览器”中，根据当前渲染器（如 Arnold、V-Ray、Corona 或默认扫描线）展开对应类别，拖拽一个基础材质（如“物理材质”或“标准材质”）至中央视图区。
3. 载入外部贴图：
   • 方法一：直接从系统文件夹将图片文件拖入中央画布。
   • 方法二：在浏览器中找到 贴图 > 常规 > 位图 (Bitmap)，双击后在弹窗中选择图片。
4. 连接节点： 鼠标按住位图节点的输出端点（通常为黄色小圆点），拖动连线至材质球的 基础颜色 (Base Color) 或 漫反射 (Diffuse) 输入端口。
5. 指定材质： 在场景视图中选中目标模型，回到材质编辑器选中该材质节点，点击顶部工具栏的 将材质指定给选定对象 (Assign Material to Selection) 按钮。
6. 开启视口预览： 点击顶部工具栏的棋盘格图标 在视口中显示明暗处理材质 (Show Shaded Material in Viewport)。若不启用此功能，视图中模型仅显示纯色，无法实时查看贴图效果。

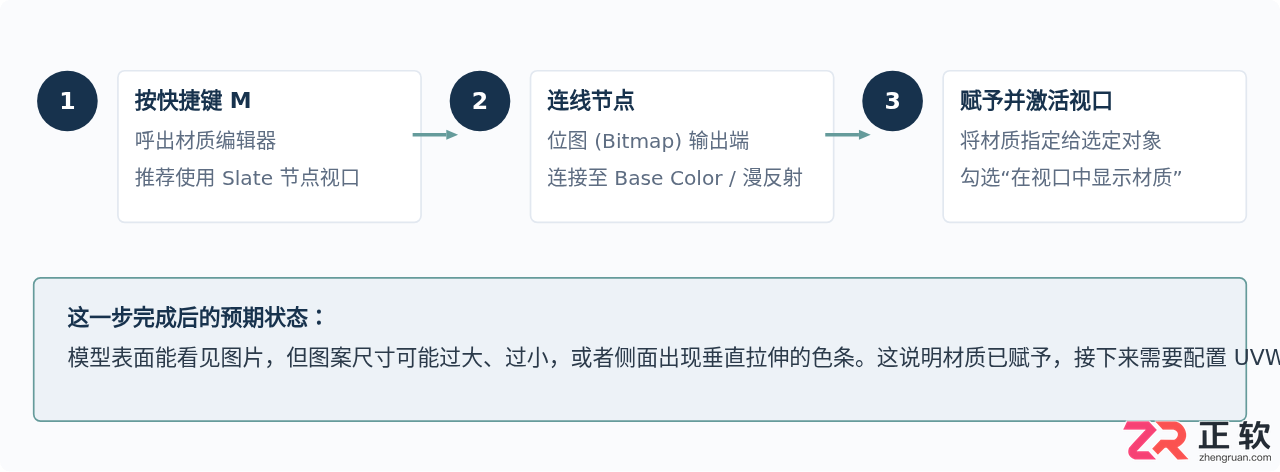

图2：材质编辑器给模型赋予贴图的3个标准操作环节

第二部分：添加与配置 UVW Map 修改器

贴图赋予后，默认投影往往不符合模型结构。此时需添加 UVW 贴图 (UVW Map) 修改器来规范投影。

1. 添加修改器

选中场景中的模型，进入右侧命令面板的 修改 (Modify) 选项卡。在“修改器列表”下拉菜单中找到并选择 UVW 贴图 (UVW Map)。添加成功后，模型周围会出现一个橙黄色的线框辅助对象（Gizmo），代表当前的投影范围。

2. 选择投影贴图类型（Mapping）

根据模型的几何特征，在参数面板的“贴图”栏目中选择最合适的投影方式：

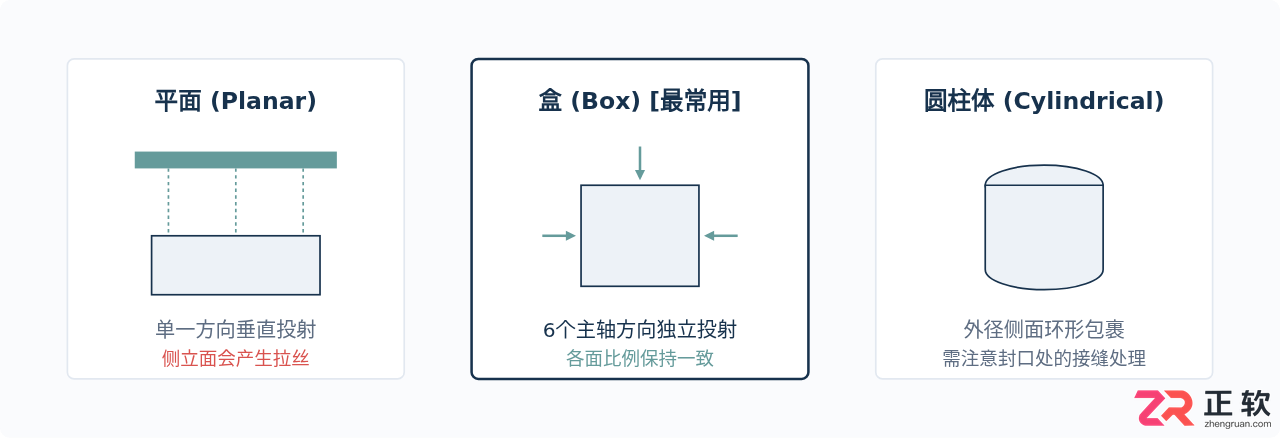

图3：UVW Map 常见的三种投射模式与其空间作用方式

第三部分：精确调整贴图大小、位置与拉伸

选定投影模式后，若贴图比例不对、方向颠倒或位置偏移，可通过以下两种方式进行微调。

方法A：数值化控制（长、宽、高与平铺）

在 UVW Map 参数面板下方，可直接输入 长 (Length)、宽 (Width)、高 (Height) 的具体数值。

• 真实尺寸贴图： 若使用按真实比例制作的材质（如 800mm × 800mm 地砖），直接将长宽数值设为对应单位数值即可实现精准匹配。
• Tile（平铺密度）： 若保持整体尺寸不变，可调整下方的 U/V/W 平铺 (Tile) 数值。例如输入 2，表示在原单位面积内纵横各重复 2 次，纹理细节会变得更加密集。

方法B：利用 Gizmo（辅助对象）进行自由变换

当需要旋转贴图方向或将特定纹路与模型边缘对齐时，使用 Gizmo 进行交互式调整更为直观：

1. 在右侧修改器堆栈中，点击 UVW 贴图 左侧的小箭头展开层级，单击选中子层级 Gizmo。
2. 此时视图中的黄色线框变为亮黄色，表示处于可编辑状态。
3. 使用快捷键 W（移动）、E（旋转）、R（缩放）工具，直接在视口中拖拉、旋转或缩放该线框，贴图会实时跟随变化。
4. 重要提示： 调整完毕后，务必再次点击修改器堆栈中的 Gizmo 或模型名称以退出子层级。否则，后续对模型的移动操作将误变为修改贴图框的位置。

注意事项： 若在修改器中调整“长宽高”后贴图无变化，请检查材质编辑器中位图节点的 坐标 (Coordinates) 卷展栏。确认是否勾选了 使用真实世界缩放 (Use Real-World Scale)。若材质端启用了该项，UVW Map 修改器中也必须勾选对应的“真实世界贴图大小”，两者逻辑需保持一致才能生效。

常见问题排查与快速对照表

以下是初学者在贴图与调整坐标过程中容易遇到的异常表现及对应的处理动作：

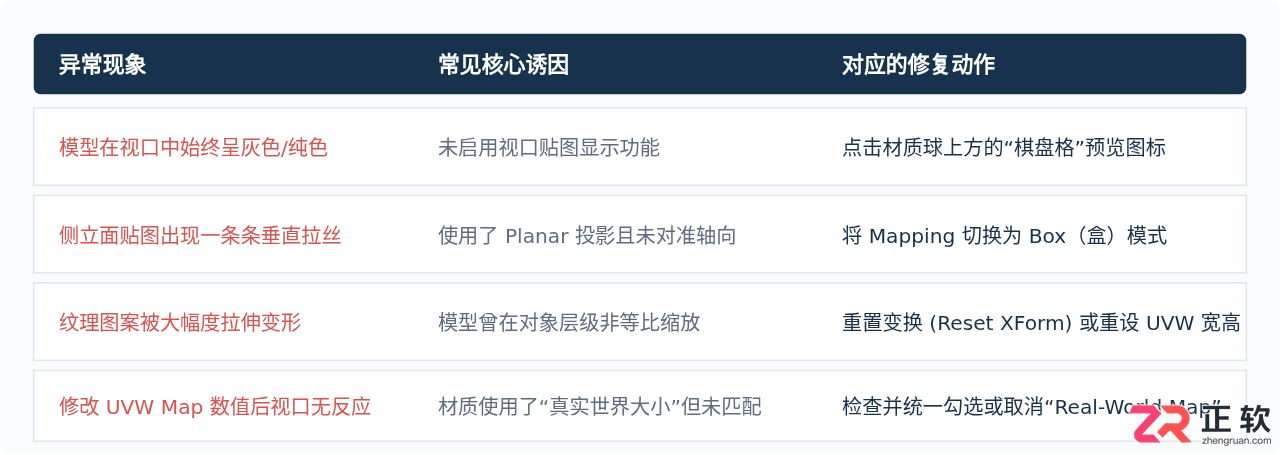

图4：3ds Max 贴图与 UVW Map 常见疑难问题排查矩阵

操作流程总结

掌握 3ds Max 贴图的核心在于理清两条操作线：先在材质编辑器中完成位图与材质的连接并指定给模型，再通过 UVW Map 修改器选择合适的投影形态（规则六面体优先选 Box，单侧平面选 Planar）。若发现图案拉伸或倾斜，直接进入 Gizmo 子层级，利用移动、旋转和缩放工具进行视觉校对，即可快速获得平整且符合空间透视的贴图效果。
