blender怎么打开面显示功能的操作方法

在Blender建模过程中，经常需要看清网格面的分布或检查面的正反方向。开启“面显示”功能后，可以直接在视图中高亮显示选中的面，或者通过蓝红颜色区分法线朝向，这比反复切换材质或渲染预览更能快速定位问题。

本文将基于一个标准的网格模型，分两部分演示：一是在编辑模式下开启面和中心点的显示，二是开启面朝向检查以排查法线错误。

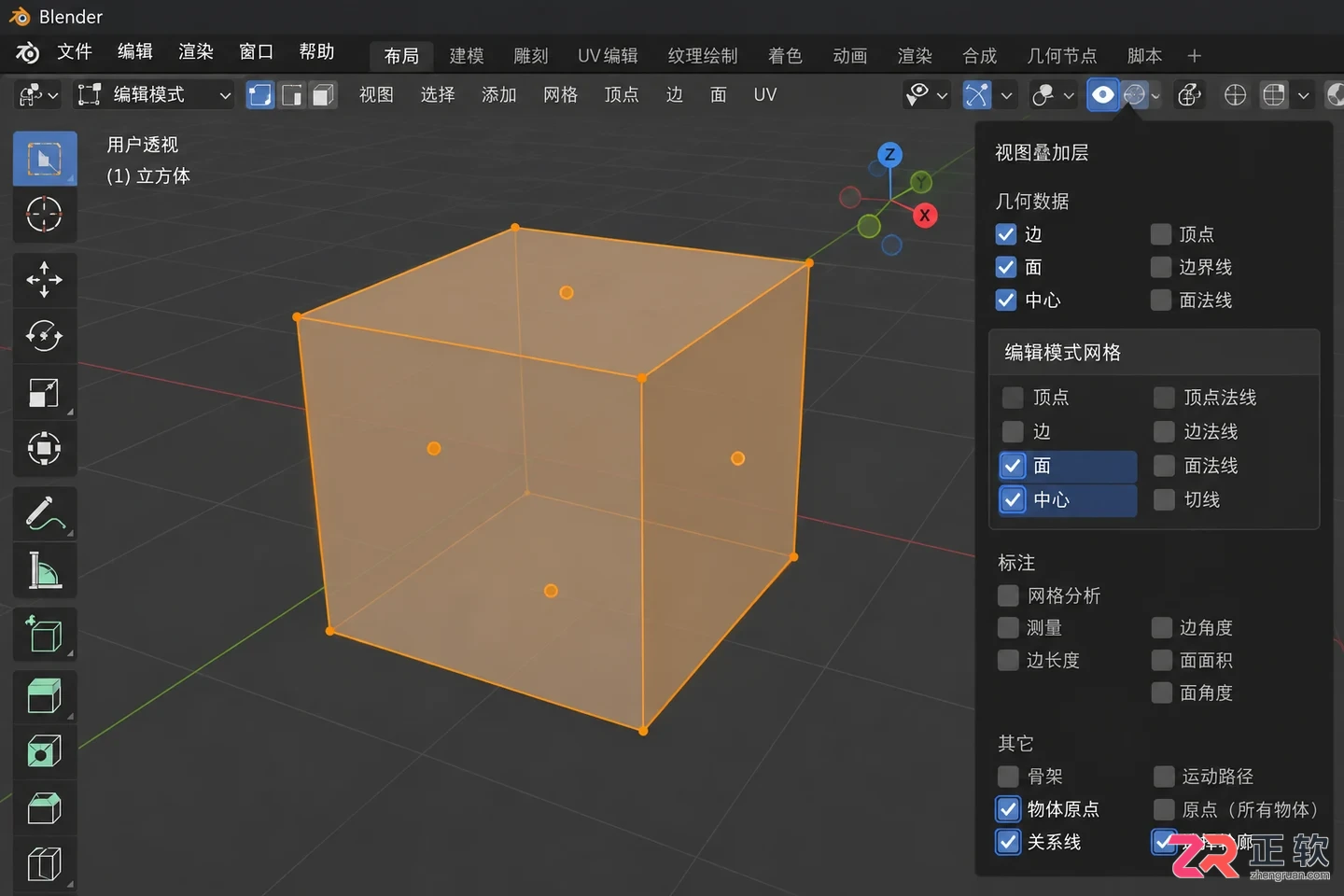

编辑模式下开启面显示后的视觉效果

1. 选中网格并进入编辑模式

面显示功能主要服务于网格编辑，因此首先需要确保操作对象正确。在3D视图中点击选中一个网格物体，按下键盘上的 Tab 键进入【编辑模式】。

如果当前选中的是摄像机、灯光或空物体，按下 Tab 不会进入网格编辑状态，此时需要先在大纲视图或场景中切换到网格对象。进入编辑模式后，可以通过顶部工具栏或快捷键 1、2、3 分别切换顶点、边和面的选择模式。

2. 打开视图叠加层菜单

在3D视图窗口的右上角，找到两个相互重叠的圆形图标，这是【视图叠加层】按钮。点击其右侧的下拉箭头，展开详细的显示设置面板。

注意区分【着色模式】（如实体、线框）与【视图叠加层】。着色模式改变的是模型整体的渲染外观，而视图叠加层控制的是辅助显示的几何数据，如网格线、法线和面高亮。

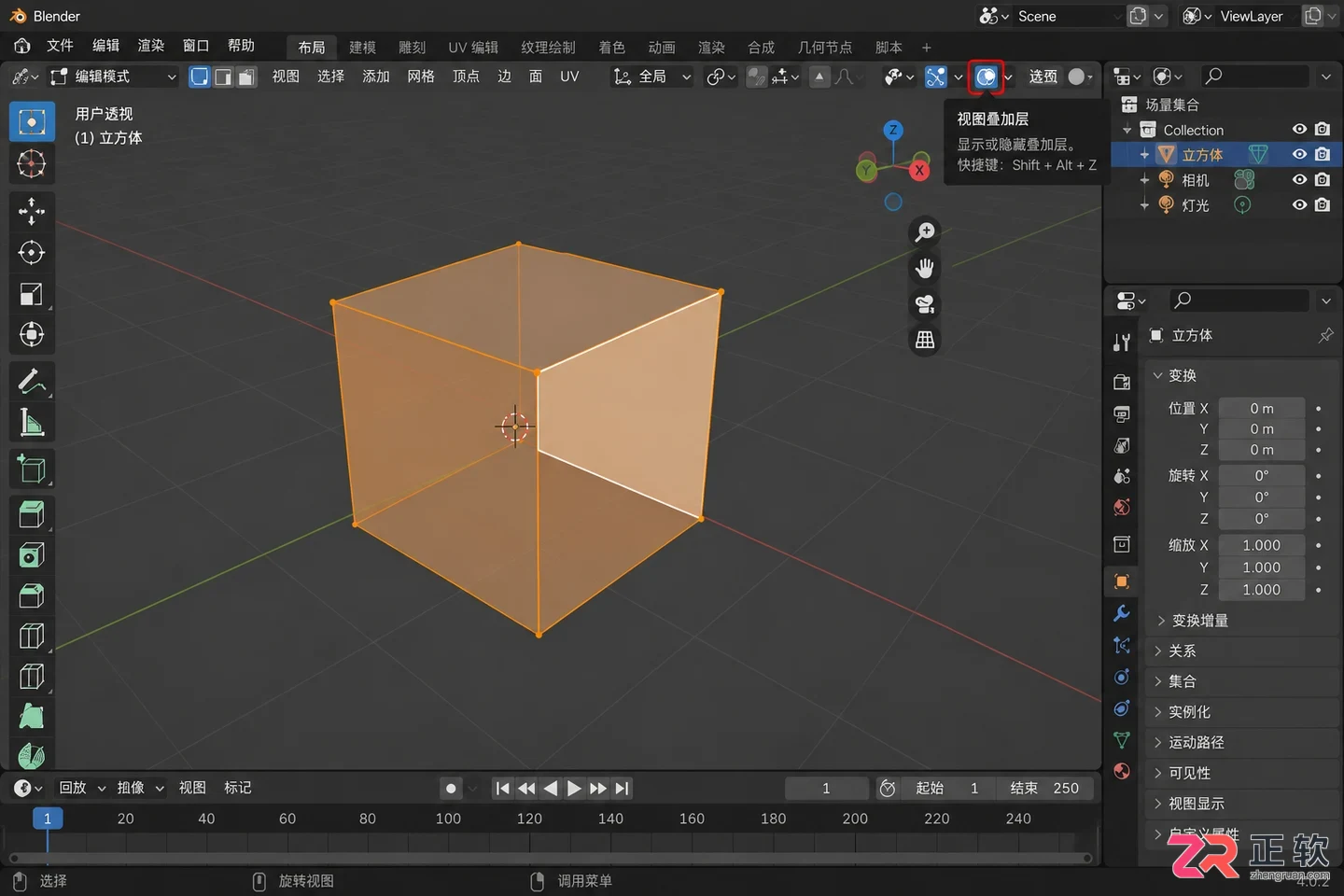

视图叠加层下拉菜单及关键选项位置

3. 勾选【面】与【中心】

在展开的叠加层设置中，向下滚动找到【编辑模式网格】或类似的分类区域。勾选其中的【面】选项。

开启后，视图中所有的网格面会以半透明或高亮形式显示，选中的面与未选中的面会有明显的颜色区分，便于在复杂拓扑中进行选择操作。如果希望更精确地定位每个面的几何中心，可以在同一区域勾选【中心】。开启后，每个面的中心会出现一个小标记点，这在需要对齐或测量面位置时非常有用。

需要注意的是，当模型面数极高时，开启【中心】可能会导致视图杂乱，建议在完成特定操作后关闭该选项。

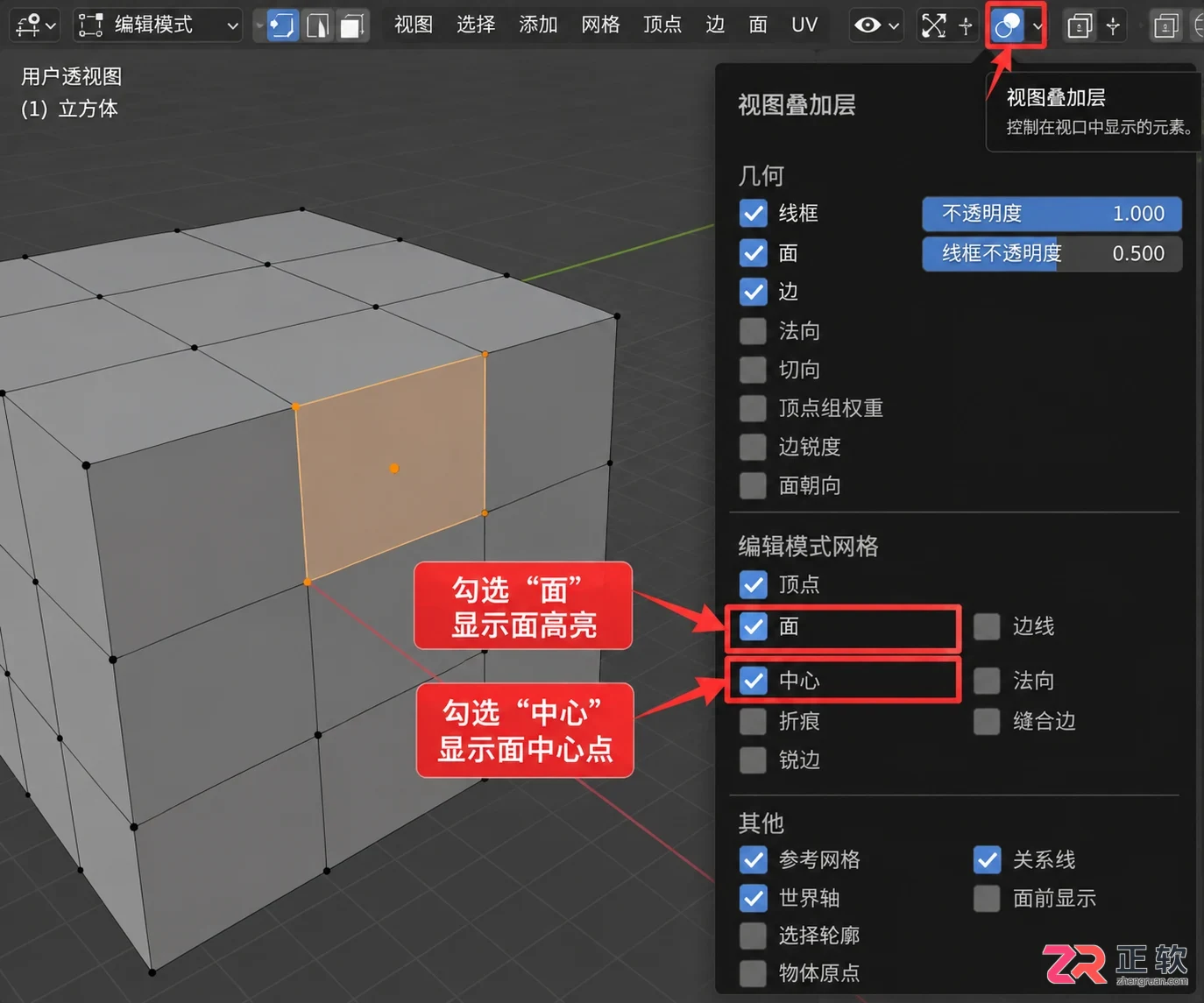

3. 勾选【面】与【中心】

4. 开启【面朝向】检查法线

除了显示面的位置，另一种常见的“面显示”需求是检查面的方向。在同一个【视图叠加层】下拉菜单中，找到【几何数据】或【叠加显示】区域，勾选【面朝向】。

开启后，模型表面会呈现两种颜色：通常蓝色代表法线朝向观察者的一面（正面），红色代表背向观察者的一面（反面）。这种视觉反馈能帮助用户快速识别模型是否存在法线翻转的问题。

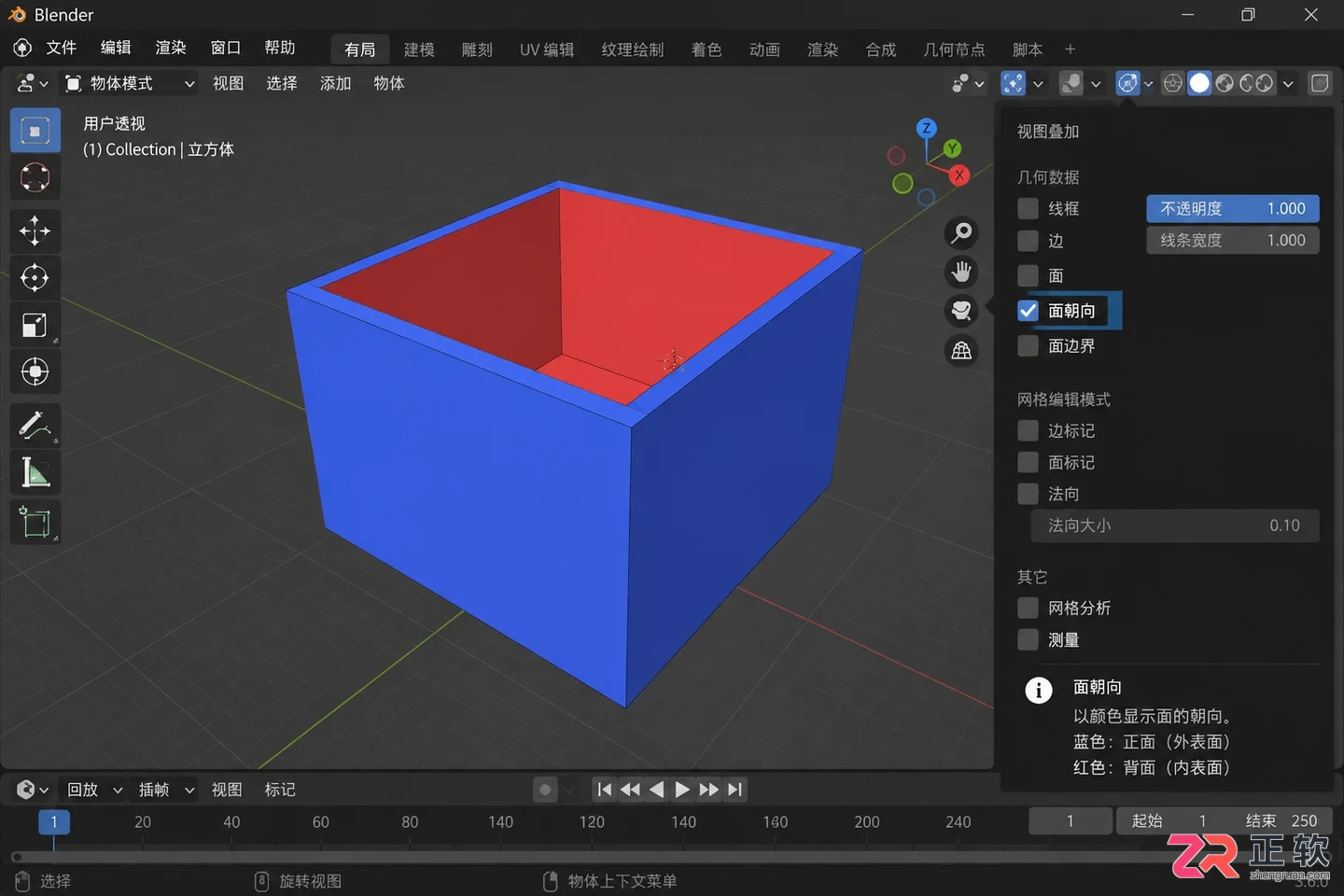

开启面朝向后模型表面的蓝红颜色分布

5. 旋转视图并修正反向面

仅从一个角度观察可能产生误判，因为平面在不同视角下颜色可能会变化。按住鼠标中键旋转视图，全方位检查模型外表面。对于封闭的实体模型，外表面应统一显示为蓝色。如果发现局部区域显示为红色，说明这些面的法线方向错误。

确认问题面后，保持【编辑模式】，选中这些红色的面。可以通过菜单栏的【网格】>【法线】>【重新计算外侧】来自动修正，或者使用【翻转】命令手动调整。修正后，再次旋转视图确认红色区域是否消失，确保模型法线统一向外。

6. 排查看不到显示效果的原因

如果按照上述步骤操作后仍未看到面显示效果，请检查以下几点：

首先，确认是否处于【编辑模式】。【面】和【中心】选项仅在编辑模式下生效，物体模式下无法看到网格面的高亮。

其次，检查【视图叠加层】的总开关是否被意外关闭。如果右上角的重叠圆形图标呈灰色或未激活状态，即使内部选项已勾选，视图中也不会显示任何辅助图形。

最后，如果模型过小或视图距离过远，面中心点可能难以辨认。可以选中对象后按下小键盘的 . 键聚焦视图，或滚动滚轮放大模型，以便清晰观察显示效果。

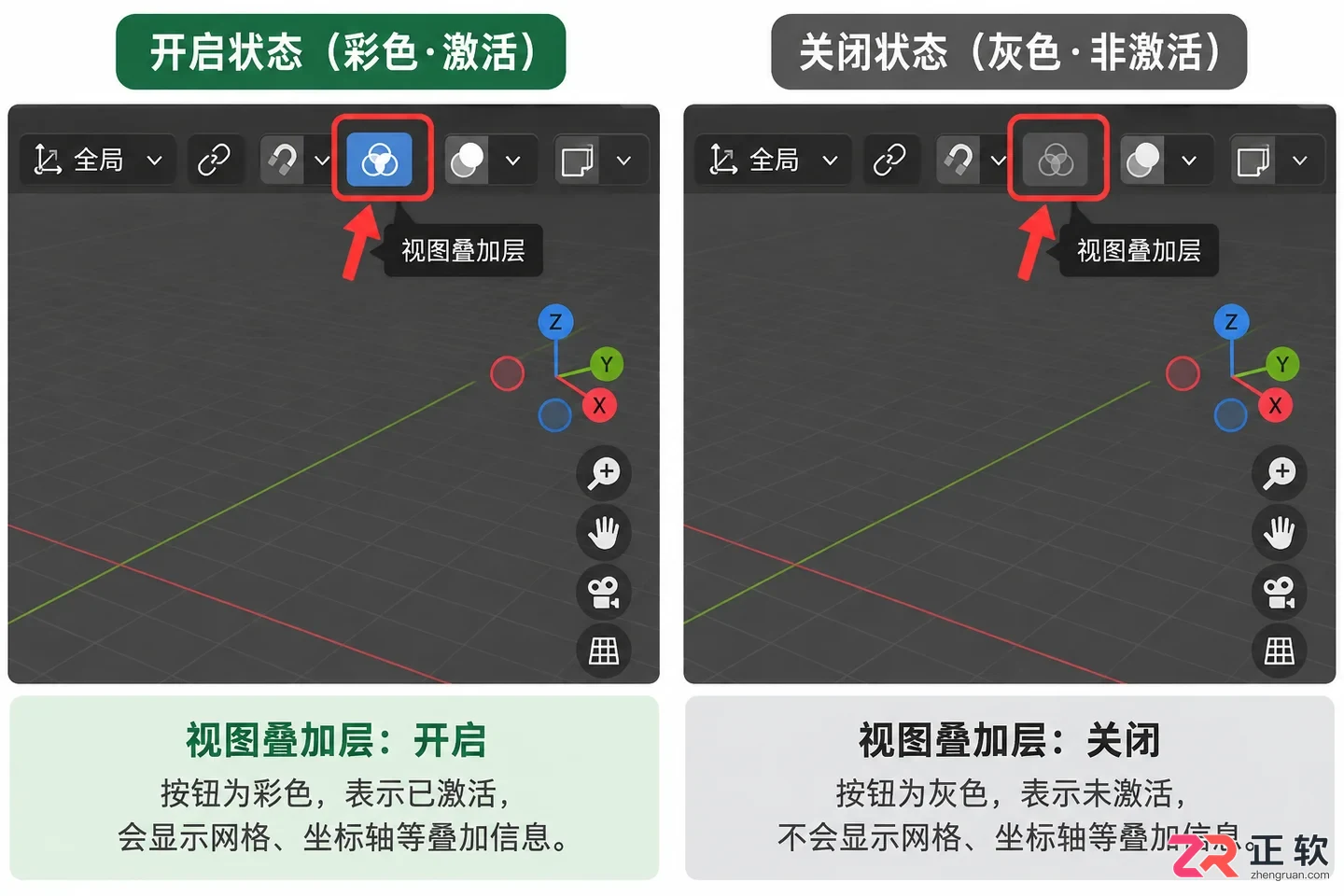

检查视图叠加层总开关是否开启

完成检查后，建议保存文件。Blender的视图叠加层设置通常随工作区保存，下次打开文件时若处于相同工作区，这些显示状态会自动保留。如果只是临时检查，记得在完成后关闭【面朝向】，以免干扰后续的材质贴图查看。
